Котлы серии YY(Q)W на органическом теплоносителе — промышленное теплотехническое оборудование. В качестве топлива используются жидкие и газообразные виды горючего, в том числе дымовые газы. Теплоносителем выступает термомасло. Циркуляционный насос осуществляет движение жидкости по замкнутому контуру: термомасло воспринимает тепло в зоне нагрева, передаёт его технологическому оборудованию потребителя и возвращается в топку для повторного нагрева. Оборудование эксплуатируется при рабочем давлении 1,1 МПа и температуре теплоносителя до 350 °С.

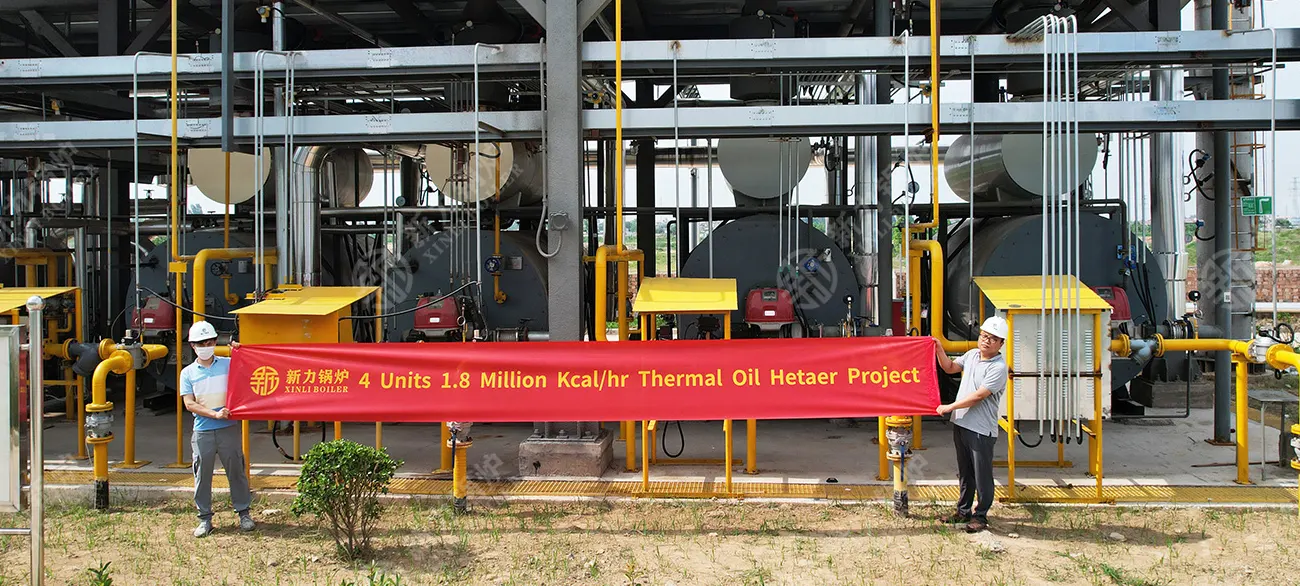

Котёл YY(Q)W на объекте эксплуатации
Подбор модели котла выполняется с учётом индивидуальных особенностей производственных процессов предприятия.
-
Какой вид жидкого или газообразного топлива планируется использовать для котла на органическом теплоносителе?
-
Какая рабочая температура и номинальная тепловая мощность требуются для вашего теплотехнического проекта?
-
Каковы ограничения по площади монтажной зоны, схеме прокладки трубопроводов и суточному режиму эксплуатации?
Котлы YY(Q)W оснащены камерами сгорания оптимизированной формы, замкнутыми контурами циркуляции теплоносителя и системами автоматического управления. Конструкция поддерживает равномерный режим нагрева на протяжении всего рабочего цикла. Оборудование используется для организации непрерывного высокотемпературного теплоснабжения технологических линий промышленных предприятий.
Далее представлены технические параметры и реализованные проекты, демонстрирующие особенности эксплуатации оборудования.

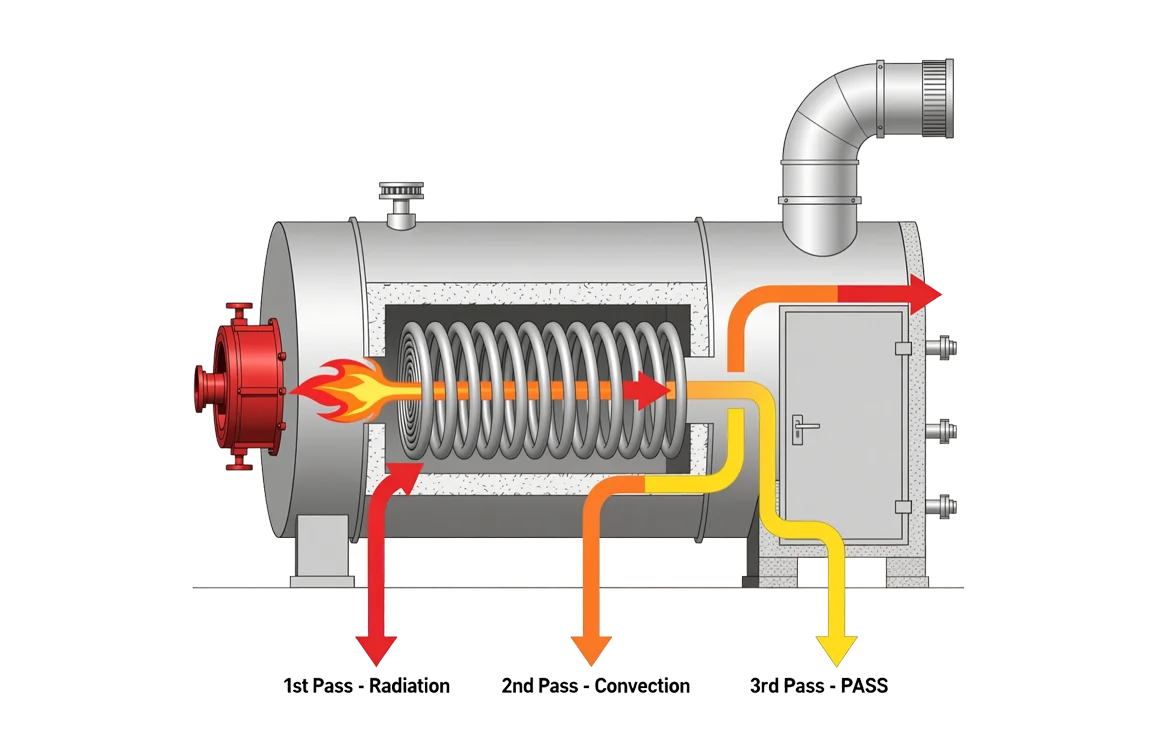

Котлы YY(Q)W на жидком и газообразном топливе выполнены по двухходовой или трехходовой схеме с дисковыми змеевиками. На концах змеевиков расположены суженные участки, снижающие нагрузку на кладку задней части котла. Агрегат оснащен современными горелочными устройствами, работа котла осуществляется в автоматическом режиме.
Топливо воспламеняется горелкой, факел заполняет внутреннее пространство дисковых змеевиков, лучистая теплота передается через стенки змеевиков — это первый ход дымовых газов. Горячие дымовые газы собираются у задней дверцы котла и поворачивают во второй ход, зону конвективных трубных пучков. При конвективном теплообмене температура газов снижается, поток движется к передней дверце. У трехходовых модификаций газ повторно разворачивается и поступает в трубные пучки третьего хода. Далее дымовые газы проходят через хвостовые поверхности нагрева и выводятся в атмосферу через дымовую трубу.
Котел поставляется в полностью собранном виде. После установки на объекте достаточно подключить топливные коммуникации и электроснабжение для запуска эксплуатации. Поверхности нагрева котла делятся на три группы: радиационные поверхности топочной камеры, конвективные трубные пучки и хвостовые поверхности нагрева (воздухоподогреватели, экономайзеры, котлы-утилизаторы либо комбинированные теплообменные блоки).
Технические особенности котлов YY(Q)W на органическом теплоносителе

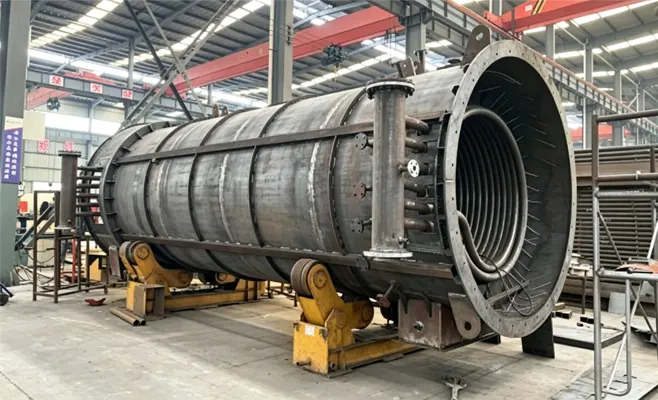

Корпусная конструкция котла YY(Q)W

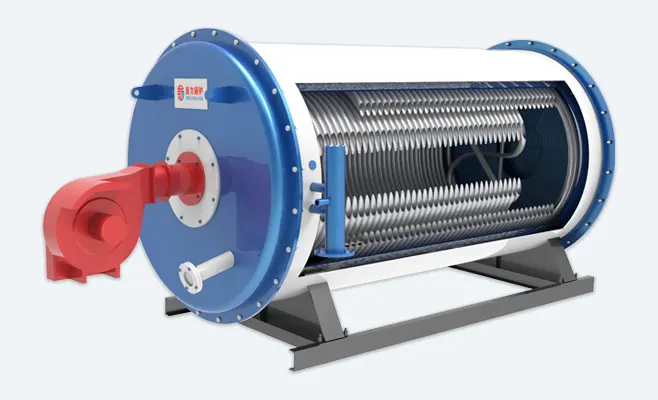

Внутреннее расположение змеевиков котла YY(Q)W
Трехходовая схема «масло обнимает пламя»
Трехходовая конструкция с мокрой задней стенкой исключает перегрев камеры дымовых газов и повреждение задней дымовой камеры.
Конструкция с мокрой задней стенкой
Полностью мокрая задняя стенка со стыковыми сварными швами снижает температуру задней трубной доски и предотвращает образование трещин.
Плотно уложенные дисковые змеевики
Поверхность нагрева выполнена из плотно расположенных дисковых змеевиков. Достаточная площадь нагрева снижает поверхностную тепловую нагрузку труб и повышает безопасность эксплуатации.
Установка воздухоподогревателя или утилизационного котла
В хвостовой части котла можно установить воздухоподогреватель или утилизационный котел для повышения эффективности использования тепловой энергии.
Конструкция с широкими передней и задней дверцами
Котел оснащен широкими передней и задней дверцами, что упрощает проведение осмотра и ремонта.
Многоуровневая система защит
Сигнализация при перегреве термомасла, перегреве дымовых газов, низком расходе, защита по уровню теплоносителя, защита от погасания факела, системная блокировка.
Промышленная конструкция обшивки
Профессиональная промышленная обшивка из нержавеющей стали, эстетичный вид, устойчивость к коррозии.
Материалы крупных сертифицированных производителей
Используются стальные листы и бесшовные трубы от крупных производителей, гарантируется качество изделия.
Эффективное сгорание
Безопасная эксплуатация
Автоматическое управление

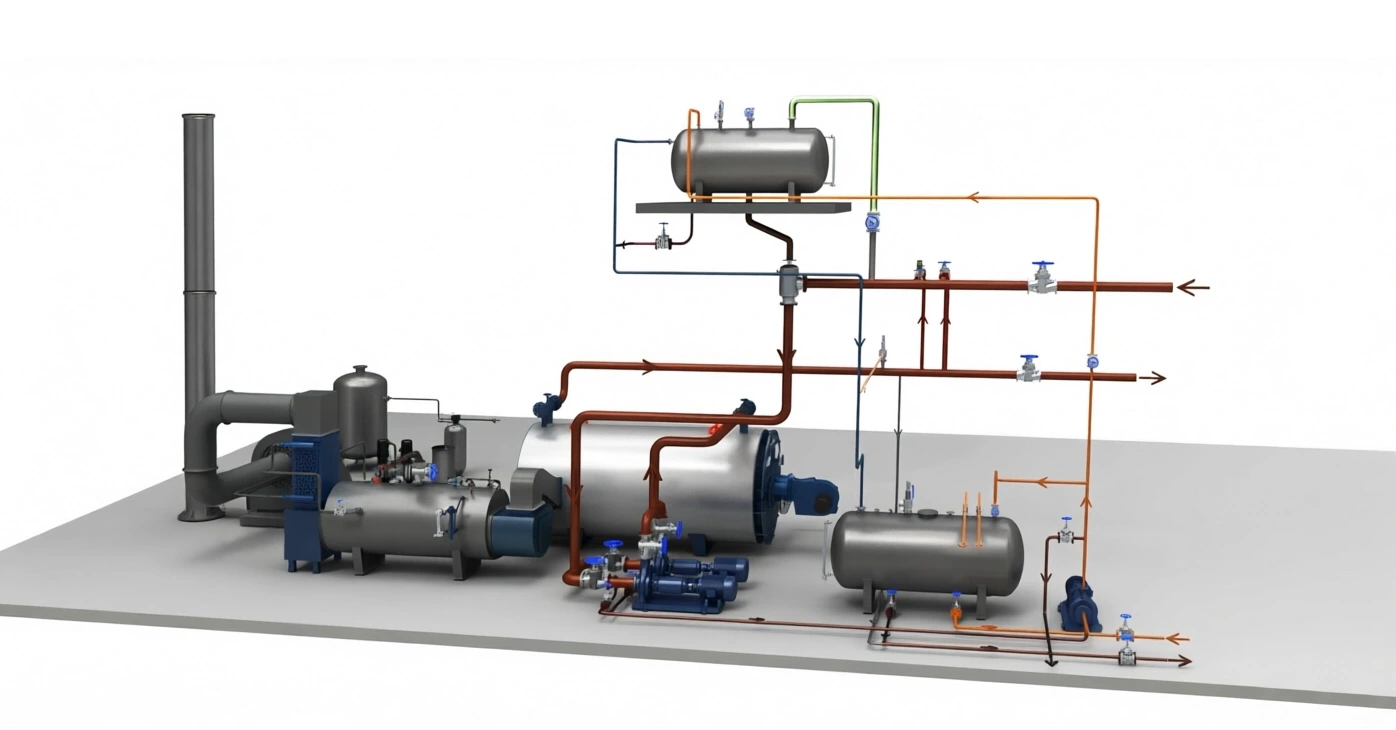

YYQW схема системы котла на органическом теплоносителе
1 Котел YYQW на органическом теплоносителе
2 Экономайзер
3 Расширительный бак
4 Циркуляционный насос термомасла
5 Заливочный насос
6 Бак хранения термомасла
7 Дымосос
8 Горелка
9 Дымовая труба
1
2
3
4
5
6
7
8
9
| Вспомогательные системы | Состав оборудования вспомогательных систем |
| Система подготовки топлива | Резервуар для топлива, повседневный бак для топлива, газорегулирующее устройство |
| Система дымоудаления и подачи воздуха | Дымовая труба |
| Электронная система управления | Стандартный шкаф управления, система управления на базе ПЛК, распределительные щиты (высокого и низкого напряжения), сопутствующие вторичные приборы, запорная арматура, провода и кабели |
| Пароводяная система | Установка дозирования реагентов, глушитель шума, установка понижения температуры и давления |
| Система сжигания | Горелка, пульт управления, сопутствующие приборы и запорная арматура |
| Система водоподготовки | Автоматический умягчитель воды, система водоподготовки на основе обратного осмоса |
Технические характеристики
В таблице приведены основные параметры котлов серии YY(Q)W. Данные носят справочный характер, окончательные значения определяются проектной и рабочей документацией.

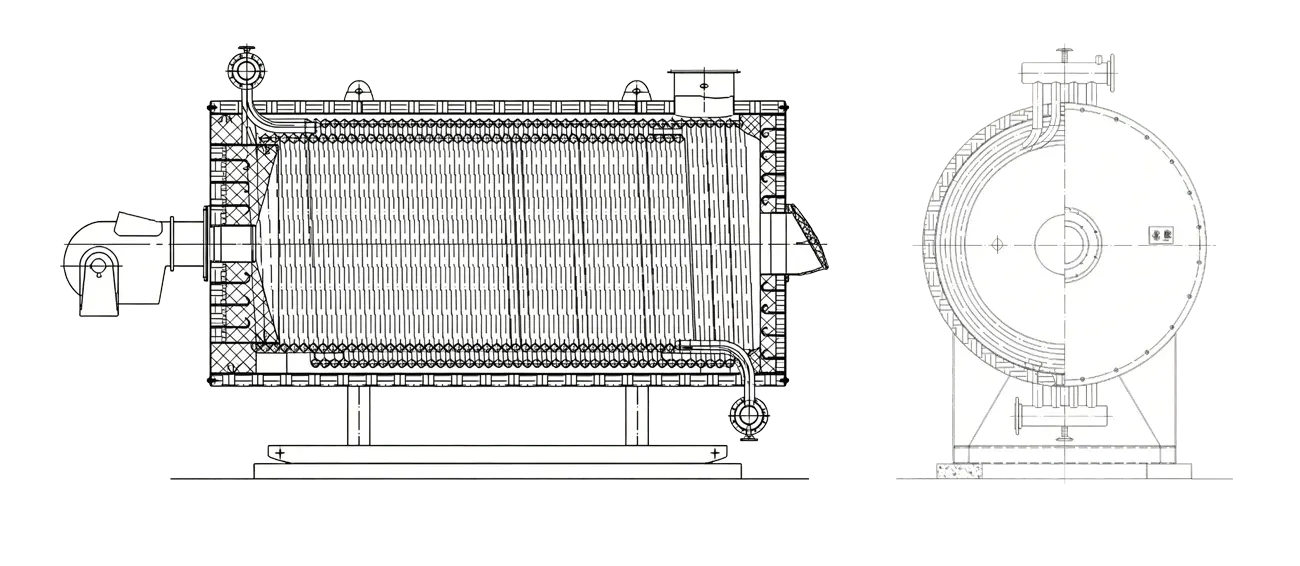

Котел на органическом теплоносителе YY(Q)W: продольный и поперечный разрез
| Модель | Номинальная тепловая мощность, кВт | Расчетное давление, МПа | Температура теплоносителя на выходе, °С | Термический КПД, % | Габаритные размеры наибольшего транспортного блока, м | Масса наибольшего транспортного блока, т |
| YY(Q)W-120Y(Q) | 120 | 1.1 | ≤350 | 75 | 1.6×1.02×1.52 | 1.5 |
| YY(Q)W-240Y(Q) | 240 | 1.1 | ≤350 | 78 | 1.93×1.23×1.87 | 2 |
| YY(Q)W-350Y(Q) | 350 | 1.1 | ≤350 | 80 | 2.1×1.39×2.1 | 2.58 |
| YY(Q)W-500Y(Q) | 500 | 1.1 | ≤350 | 80 | 2.2×1.39×2.1 | 3 |
| YY(Q)W-700Y(Q) | 700 | 1.1 | ≤350 | 81 | 3.24×1.47×2.26 | 3.7 |
| YY(Q)W-1000Y(Q) | 1000 | 1.1 | ≤350 | 85 | 3.3×1.67×2.49 | 5 |
| YY(Q)W-1200Y(Q) | 1200 | 1.1 | ≤350 | 85 | 3.83×1.77×2.58 | 5.8 |
| YY(Q)W-2100Y(Q) | 2100 | 1.1 | ≤350 | 85 | 5.02×2.05×3.08 | 15.5 |
| YY(Q)W-2400Y(Q) | 2400 | 1.1 | ≤350 | 85 | 5.08×2.2×3.18 | 9.8 |
| YY(Q)W-3000Y(Q) | 3000 | 1.1 | ≤350 | 85 | 5.98×2.42×3.4 | 15.5 |
| YY(Q)W-3500Y(Q) | 3500 | 1.1 | ≤350 | 85 | 6.55×2.47×3.63 | 17.8 |
| YY(Q)W-4700Y(Q) | 4700 | 1.1 | ≤350 | 85 | 7.28×2.57×3.76 | 21.5 |
| YY(Q)W-6000Y(Q) | 6000 | 1.1 | ≤350 | 85 | 7.8×3.05×3.8 | 25 |
| YY(Q)W-7000Y(Q) | 7000 | 1.1 | ≤350 | 85 | 8.2×3.05×3.8 | 27.5 |
| YY(Q)W-10000Y(Q) | 10000 | 1.1 | ≤350 | 85 | 10×3.5×4 | 32 |
| Примечание. Технические параметры носят справочный характер. Окончательные значения определяются рабочей документацией. | ||||||

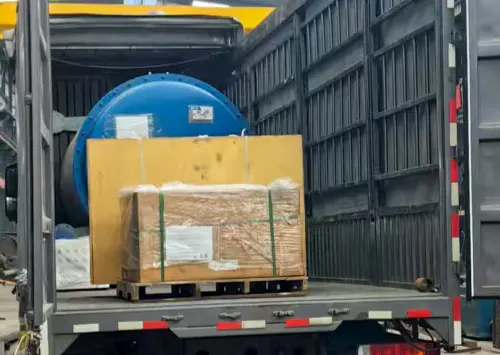

Стоимость котлов серии YY(Q)W

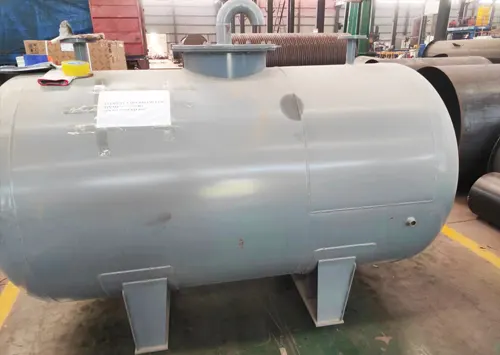

Итоговая цена котлов на органическом теплоносителе серии YY(Q)W определяется тепловой мощностью, комплектацией и условиями поставки. Маломощные модификации поставляются в базовой комплектации, модели повышенной мощности для крупных промышленных объектов могут дополняться специальным оборудованием. Ключевые факторы, влияющие на стоимость: тепловая мощность, вид топлива, дополнительные комплектующие и условия доставки. Ниже приведены основные линейки моделей для ориентировочного планирования бюджета.

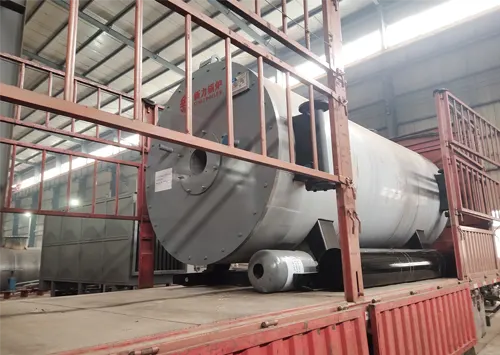

Среднемощная линейка YY(Q)W
700–3000 кВт: индивидуальный расчет стоимости
Развитая поверхность нагрева, система автоматического регулирования температуры, поддержка различных видов жидкого и газообразного топлива. Применяются на предприятиях химической, текстильной и пищевой промышленности с непрерывным производственным циклом.
YY(Q)W: области промышленного применения
Котлы на органическом теплоносителе серии YY(Q)W предназначены для организации высокотемпературного теплоснабжения при низком рабочем давлении. Оборудование используется в составе теплосистем различных промышленных отраслей вместо паровых котельных установок.

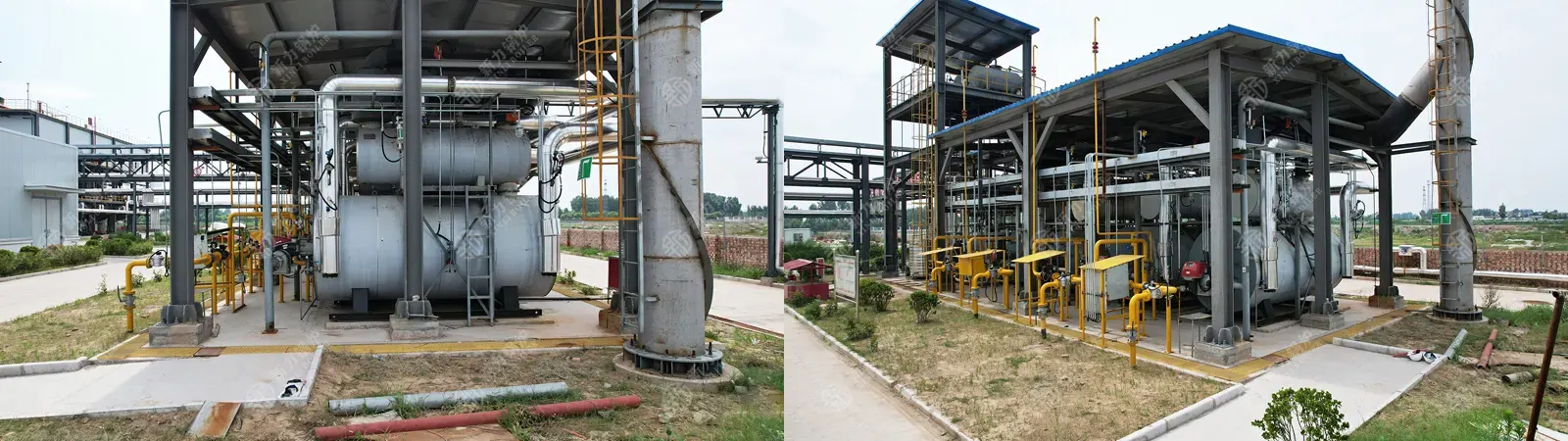

Котел YY(Q)W на химическом производстве
Химия и нефтехимия
Текстиль и материалы
Пищевая и общие отрасли
Химическая и нефтехимическая отрасль
Технологические процессы в химической и нефтехимической отрасли проходят с использованием высокотемпературного нагрева, контролем температурных режимов и соблюдением норм промышленной безопасности. Паровые котельные установки эксплуатируются при высоком давлении и требуют регулярного технического обслуживания. Системы на основе котлов на органическом теплоносителе работают при давлении, близком к атмосферному, и оснащены системами регулирования температуры.
- Нефтехимическая переработка и очистка нефтепродуктов
- Олеохимическое производство и нагрев реакционных сред
- Плавление, обезвоживание и обработка жиров и масел
- Процессы полимеризации, окисления и дистилляции
Текстильная и отрасль строительных материалов
Производственные процессы в текстильной и полимерной отрасли используют равномерный нагрев технологических сред. Колебания температуры могут приводить к отклонениям в качестве окрашивания, повреждению волокон и появлению производственного брака. Котлы серии YY(Q)W используются для организации непрерывного теплоснабжения производственных линий с распределением теплового потока по объему нагреваемой среды.
- Прядение и вытяжка синтетических волокон
- Печать, крашение и сушка текстильных изделий
- Экструзия, каландрирование и формование полимерных материалов
- Вулканизация резины и сушка строительных материалов
Пищевая и общие промышленные отрасли
В пищевой промышленности и общих производственных процессах используются системы нагрева с соблюдением действующих экологических нормативов. Традиционные котельные установки характеризуются повышенными выбросами и расходом топлива. Котлы на органическом теплоносителе серии YY(Q)W комплектуются горелочными устройствами соответствующего экологического класса и предназначены для длительной непрерывной эксплуатации.
- Выпечка, сушка и технологический нагрев в пищевой промышленности
- Целлюлозно-бумажное производство, деревообработка и горячее прессование
- Нанесение покрытий, сушка и термообработка в машиностроении
- Коксование, гальванизация и другие технологические процессы
Реализованные проекты котлов серии YY(Q)W
Котлы на органическом теплоносителе серии YY(Q)W поставляются заказчикам в различных странах мира. Оборудование используется для организации высокотемпературного теплоснабжения на промышленных объектах. Ниже приведены примеры типовых проектов и отзывы заказчиков.

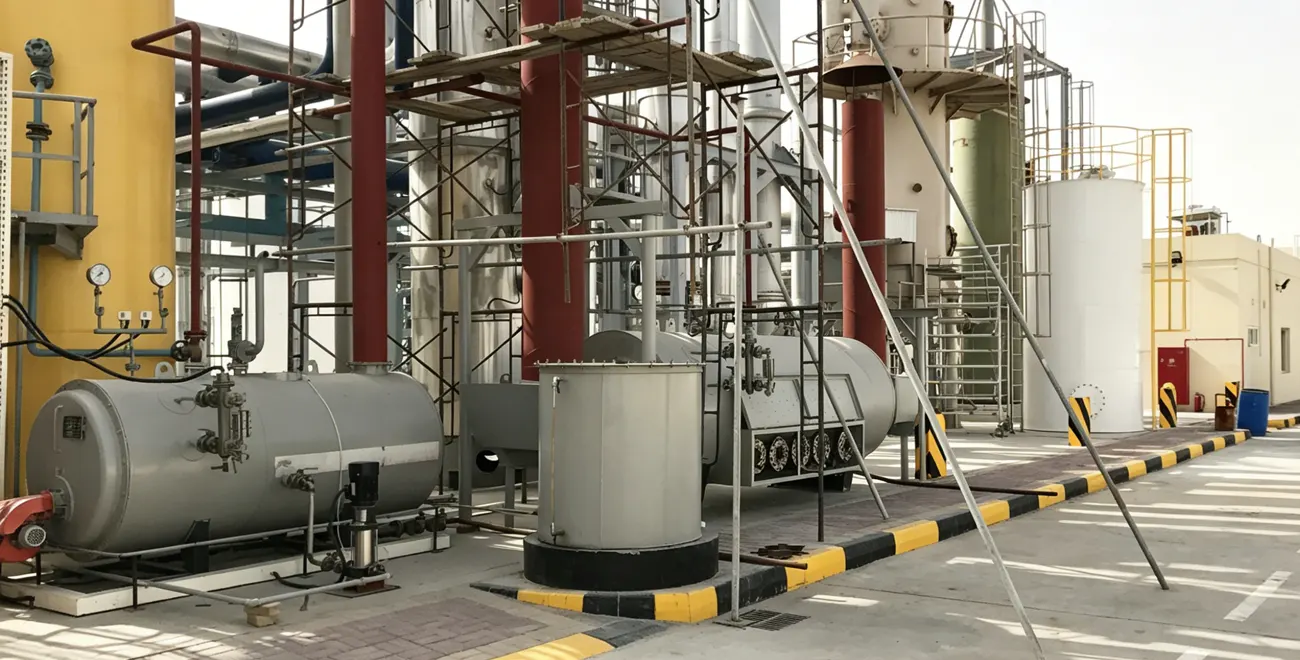

Котел YY(Q)W для нефтеперерабатывающего производства
Отзыв заказчика:
«Этот котел на органическом теплоносителе работает стабильно уже больше года без серьезных неполадок. Регулирование температуры точное, полностью соответствует потребностям нашего производства. По сравнению со старой паровой установкой эксплуатация проходит комфортнее.»

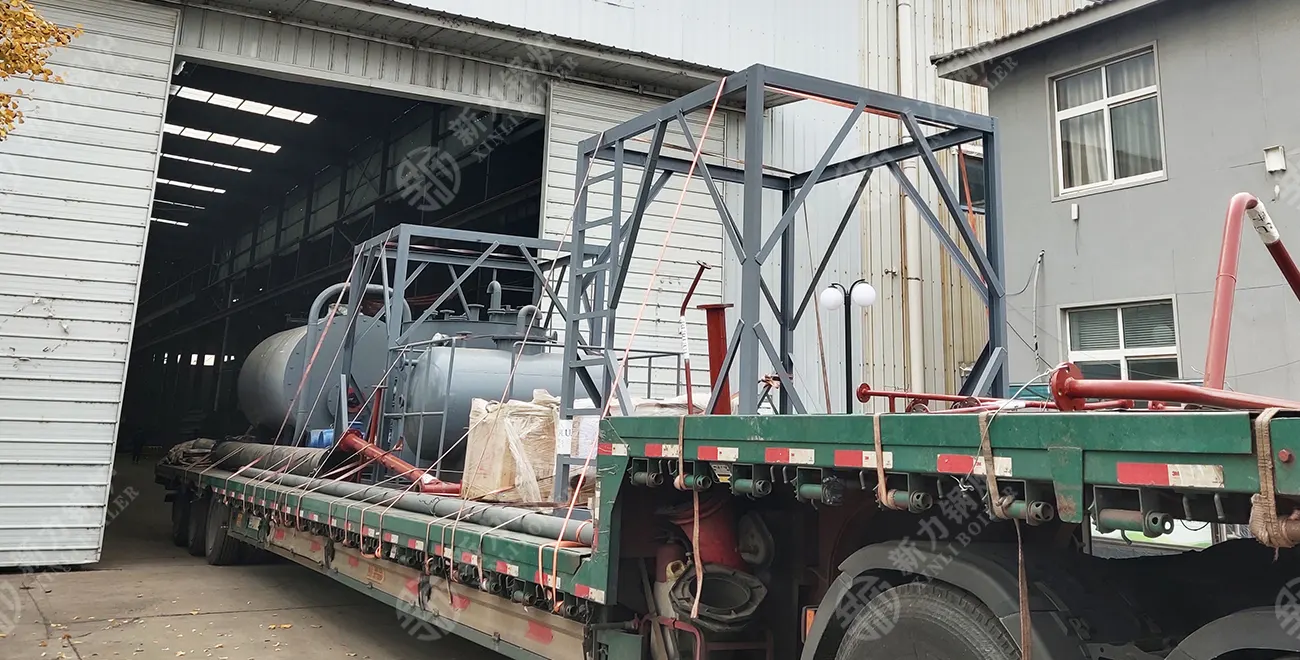

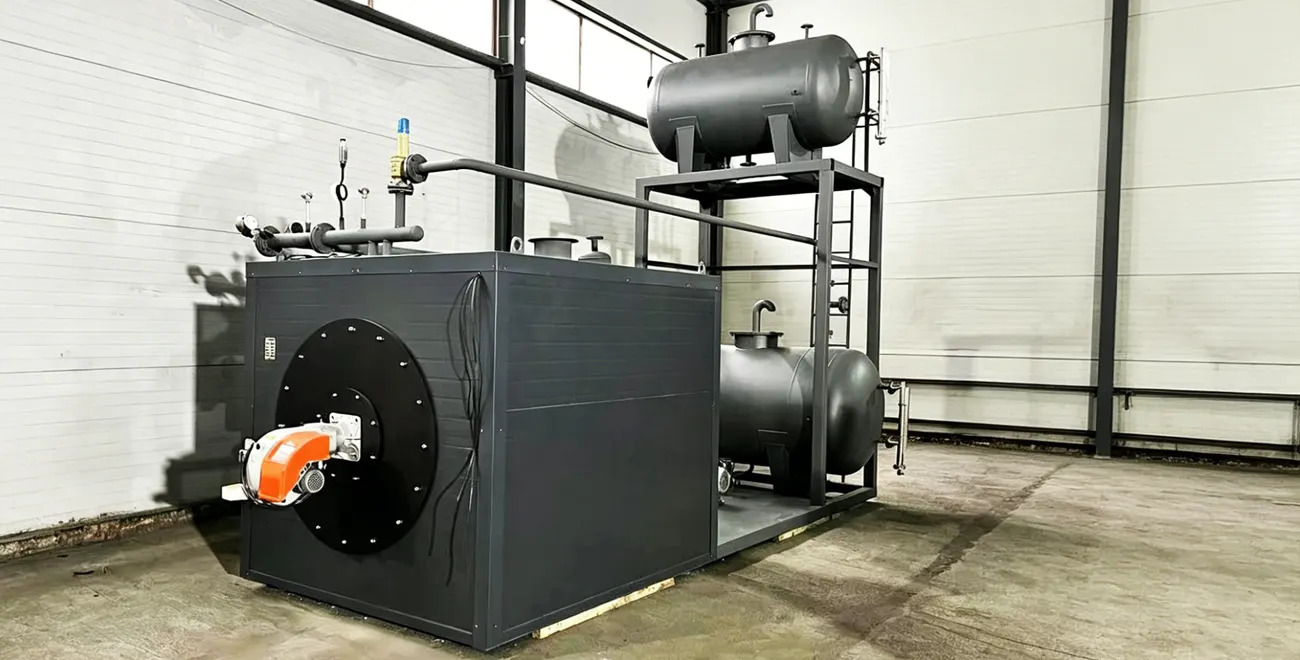

Котел YY(Q)W для производства строительных материалов
Отзыв заказчика:
«Котел работает стабильно при круглосуточном производственном цикле. Управление простое, техническое обслуживание не вызывает сложностей. Эксплуатация при низком давлении делает систему удобной в повседневной работе. Подходящий вариант для нашего производства.»
Критерии выбора котла на органическом теплоносителе YY(Q)W
Подбор котла — это не только сравнение цифр из таблицы параметров. Чтобы оборудование работало стабильно и не вело к лишним затратам, нужно учитывать особенности вашего производства, условия на объекте и долгосрочную эксплуатацию. Ниже — разбор ключевых моментов с практическими рекомендациями для типовых промышленных сценариев.
Технические параметры: как подобрать под задачи
- Номинальная тепловая мощность
Рассчитайте суммарную потребность в тепле всех технологических линий и заложите запас 10–15 % — он покроет пиковые нагрузки и позволит расширить производство в будущем. Для непрерывных производств запас делают чуть больше; для цехов с посменной работой можно ориентироваться на среднесуточный расход. Недостаток мощности не даст выйти на проектную производительность, избыток — приведёт к перерасходу топлива на холостом ходу. - Вид топлива и тип горелки
В первую очередь отталкивайтесь от доступного топлива на объекте: при наличии магистрального газа выгоднее всего газовые модификации. Для удалённых цехов без газопровода подойдут версии на мазуте, сжиженном газе или отходящих газах производства. Если поставки горючего нестабильны — рассмотрите двухтопливные горелки: они позволяют переключаться между видами топлива без остановки линии. - Температурный режим и рабочее давление
Для химических реакций с жёсткими требованиями к точности температуры выбирайте модели с расширенной системой регулирования. Для сушки, крашения, плавления и других общих задач достаточно стандартных настроек с равномерным распределением тепла. Ключевая особенность таких котлов — высокая температура при низком давлении, это особенно важно при замене старых паровых установок. - Конструкция поверхностей нагрева
Трехходовая схема с дисковыми змеевиками подходит для объектов с длительной непрерывной работой и высокими требованиями к эффективности теплообмена. При необходимости дополнительной экономии топлива можно предусмотреть установку экономайзера или воздухоподогревателя в хвостовой части котла.
Эксплуатация и объект: что учесть помимо характеристик
- Режим работы производства
При круглосуточном непрерывном цикле рекомендуется расширенная комплектация системами безопасности: контроль перегрева термомасла и дымовых газов, защита от низкого расхода, блокировка при погасании факела. Для посменной работы с регулярными остановками достаточно базовой комплектации с автоматическим розжигом. - Автоматизация и обслуживающий персонал
Если на производстве ограниченный технический персонал — выбирайте модели с ПЛК-управлением и автоматическим поддержанием режимов, они требуют меньше внимания в повседневной работе. Если есть своя ремонтная служба — обратите внимание на конструкцию с широкими дверцами и удобным доступом к узлам: это упростит плановый осмотр. - Условия монтажа и транспортировки
Для действующих производств с тесными монтажными зонами заранее уточните габариты транспортного блока и возможность разборки отдельных узлов. Оцените сроки пусконаладки: чем быстрее запустить оборудование, тем меньше будет простой технологических линий. - Экология и долгосрочное сопровождение
Подбирайте горелочное оборудование под местные экологические требования по выбросам — это позволит избежать проблем с проверками. Также заранее уточните доступность запасных частей и возможность сервисной поддержки в вашем регионе: от этого зависит время простоев при неполадках.

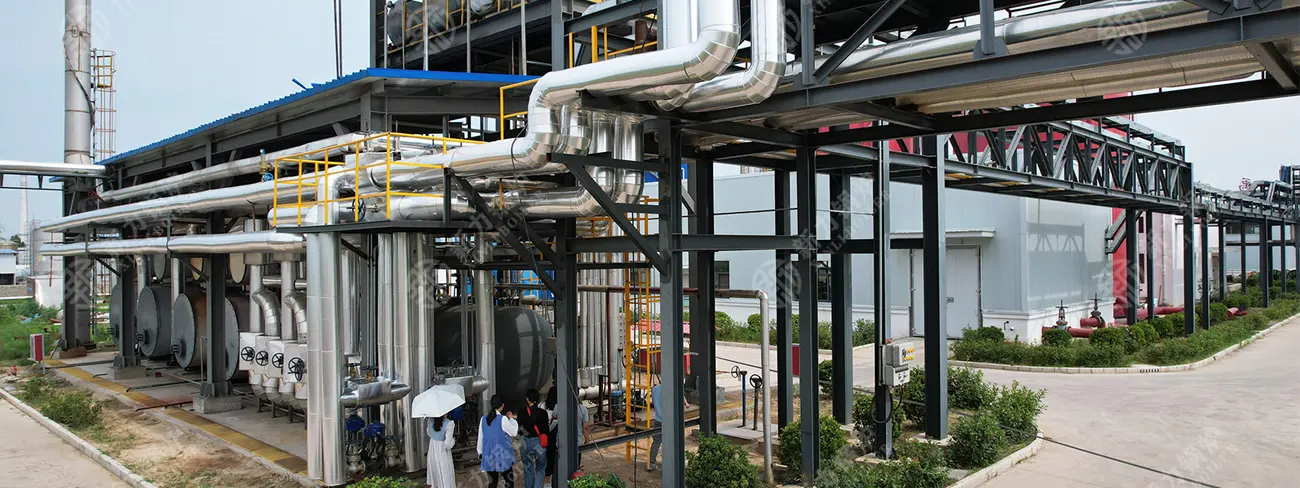

Сопровождение проектов котлов на органическом теплоносителе
