Нагреватель с водяной рубашкой относится к оборудованию непрямого нагрева и широко используется на нефтяных месторождениях. Установка предназначена для подогрева текучих сред – сырой нефти и природного газа. Подогрев снижает вязкость среды и препятствует ее застыванию. Оборудование находит применение на всех этапах сбора, транспортировки и переработки нефти и газа.

В состав нагревателя входят водяная рубашка, топочная труба, горелочное устройство, теплообменные змеевики и другие узлы. Конструкция облегчает повседневную эксплуатацию и техническое обслуживание. Принцип работы основан на сжигании топлива, нагреве воды внутри водяной рубашки и последующей передаче тепла среде, циркулирующей по змеевику.

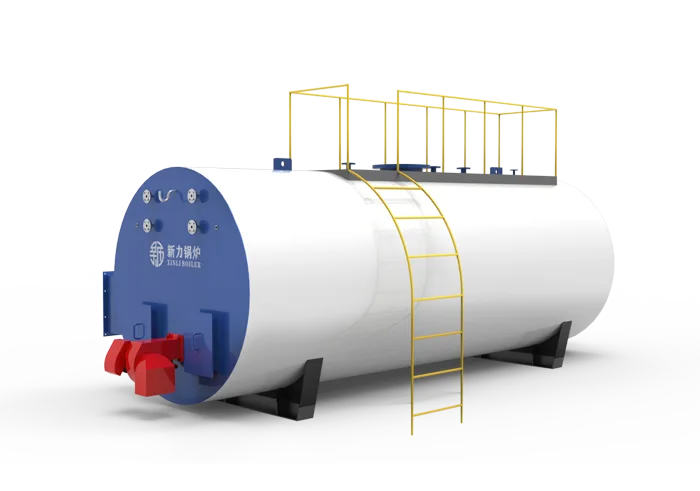

Нагреватель в комплекте с горелочным узлом
Нагреватель в комплекте с горелочным узлом

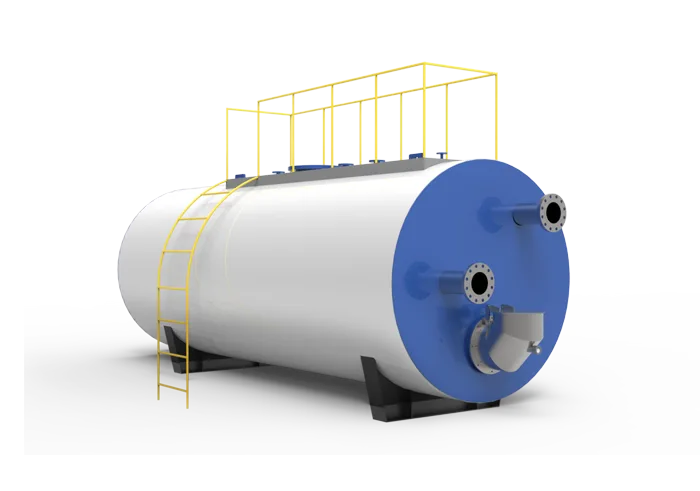

Входной и выходной патрубки
Входной и выходной патрубки

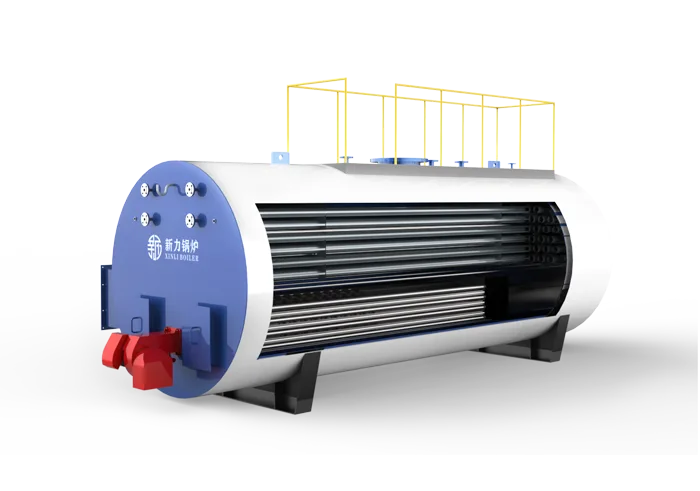

Внутреннее устройство нагревателя с водяной рубашкой, теплообменные трубы
Внутренние теплообменные змеевики

Для подбора подходящей модели стоит уточнить рабочие параметры эксплуатации объекта.

  • Какую технологическую среду необходимо нагревать внутри змеевика: сырая нефть, техническая вода или теплоноситель?
  • Какие требуются рабочая температура и давление для вашего технологического процесса?
  • Какой вид топлива вы планируете использовать для работы нагревателя?

Нагреватели с водяной рубашкой производятся в горизонтальном исполнении и комплектуются горелочными устройствами. Установки рассчитаны на работу с большинством распространенных видов топлива, адаптируются к переменным эксплуатационным режимам и требуют небольших объемов технического обслуживания. Далее рассмотрены конструктивные особенности и технические параметры для выбора оборудования.

Конструкция нагревателя с водяной рубашкой

В состав установки входят водяная рубашка, топочная труба, дымогарные трубы, дымовой патрубок, теплообменный змеевик и блок управления горелочным оборудованием. Корпус выступает в роли водяной рубашки, внутри которой размещаются змеевик, топочная и дымогарные трубы. Топочная труба выполняет функцию камеры сгорания, где происходит сжигание топлива. Дымогарные трубы отводят продукты сгорания. По змеевику циркулирует нагреваемая среда. Блок управления включает контроллер, горелочное устройство и сопутствующие элементы.

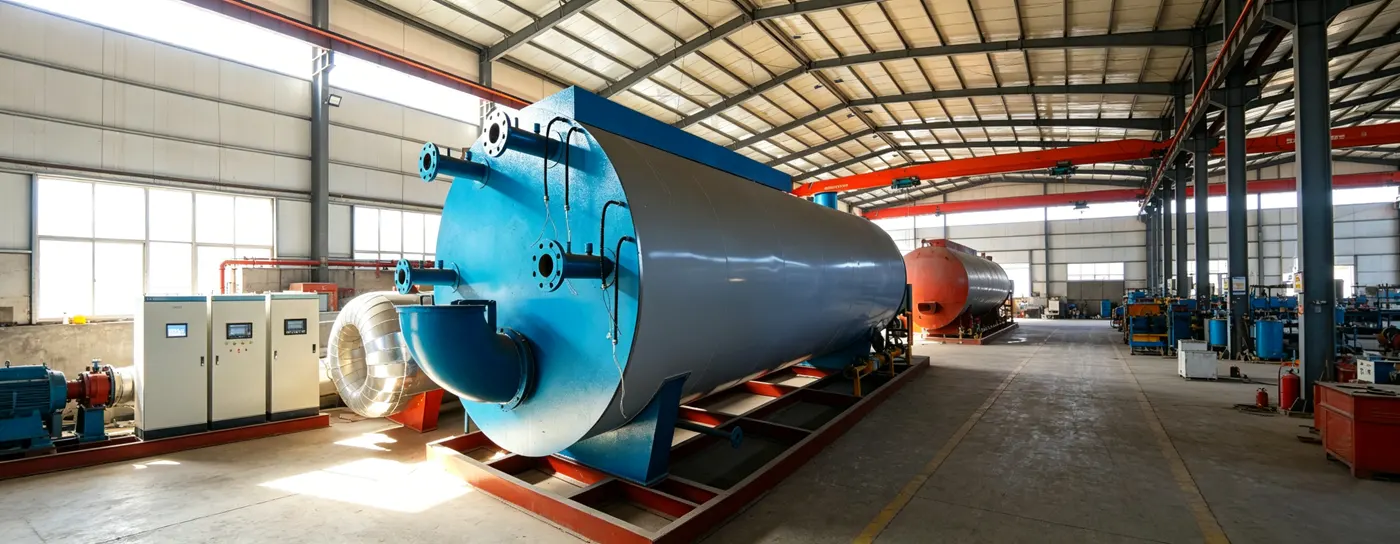

Блочный нагреватель с водяной рубашкой на этапе изготовления на предприятии
Блочный нагреватель с водяной рубашкой на этапе изготовления

Нагреватели с водяной рубашкой производства Xinli изготавливаются в блочном исполнении. Компактная конструкция упрощает транспортировку и монтаж на объекте. Предлагаются варианты змеевиков с одноходовым и двухходовым подключением. Возможно изготовление выдвижного модуля для удобства монтажа и обслуживания. Теплоизоляционный слой корпуса снижает тепловые потери. Горелочные устройства имеют простую конструкцию. По запросу возможна комплектация регулируемыми пламепреградителями для защиты от обратного удара пламени и влияния ветровых нагрузок.

Принцип работы нагревателя с водяной рубашкой

Внутри корпуса размещаются топочная труба, дымогарные трубы и змеевик для сырой нефти. Указанные узлы занимают часть внутреннего объема. Оставшееся пространство заполняется водой. Заполнение производится не до верхней отметки, обычно объем воды составляет около двух третей внутренней емкости корпуса.

Сжигание топлива происходит внутри топочной трубы. Выделяющееся тепло передается воде водяной рубашки за счет излучения и конвекции. Вода нагревается, частично переходит в пар. Горячая вода и пар передают тепло сырой нефти, движущейся по змеевику, за счет чего температура нефти растет. В конструкции реализована схема непрямого теплообмена, исключающая прямой контакт теплоносителя с сырой нефтью.

Важные особенности процесса теплопередачи:

  • Тепло проходит два последовательных этапа теплопередачи
  • Вода выполняет роль промежуточного теплоносителя
  • Нагрев среды происходит за счет излучения и конвекции
  • Теплообмен с нефтью осуществляется внутри змеевика

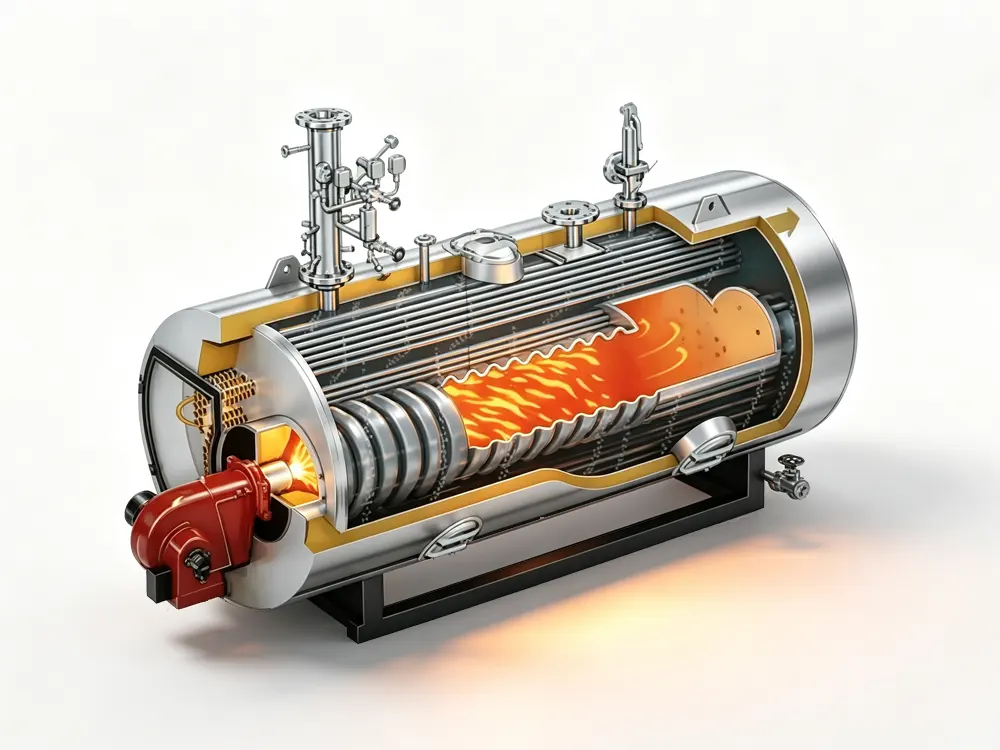

Принцип работы нагревателя с водяной рубашкой Схематическое изображение конструкции нагревателя

Отличительные особенности нагревателя с водяной рубашкой

Нагреватель с водяной рубашкой проектируется с использованием качественных комплектующих. Конструкция адаптирована для длительной эксплуатации в нефтяной отрасли и промышленных системах нагрева жидкостей.

Интегрированная конструкция
Гофрированная топочная камера
Конструкция дымовых камер
Приборы и запорная арматура
Автоматизированная горелка
Энергосберегающие решения
Интегрированная конструкция
Гофрированная топочная камера
Конструкция дымовых камер
Приборы и запорная арматура
Автоматизированная горелка
Энергосберегающие решения

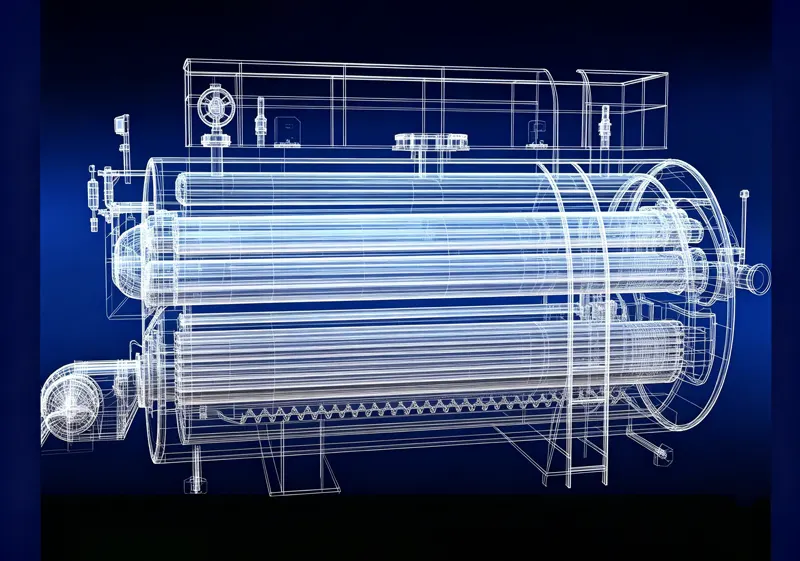

Интегрированная конструкция

Камера сгорания и теплообменник объединены в единый закрытый корпус. Поверхности нагрева размещаются на низком уровне.

  • Конструкция: объединенная камера сгорания и теплообменник
  • Компоновка: поверхности нагрева расположены на низком уровне
  • Особенность: компактный единый закрытый корпус

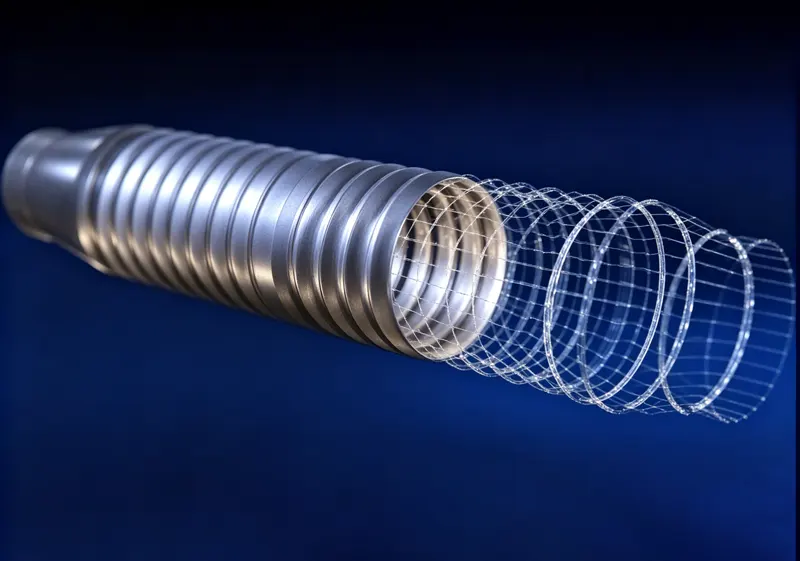

Гофрированная топочная камера и резьбовые трубы

Реализуется двухходовая или трехходовая схема с мокрой задней стенкой. Большая гофрированная топочная камера и резьбовые трубы увеличивают площадь теплообмена. Данные элементы компенсируют температурное расширение, снижая термические напряжения при работе установки.

  • Конструкция: двухходовое / трехходовое исполнение с мокрой задней стенкой
  • Элементы нагрева: крупная гофрированная топка + резьбовые трубы по всей длине
  • Преимущество: снижение термических напряжений во время эксплуатации

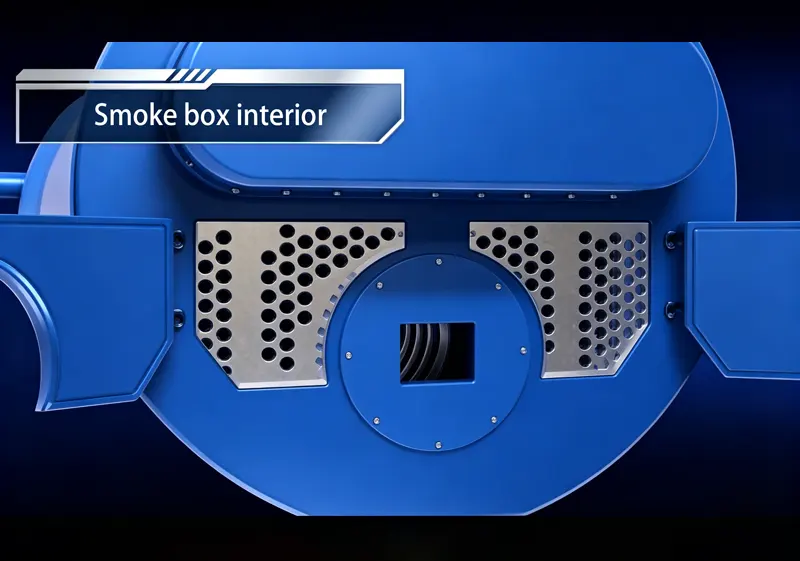

Передняя и задняя дымовые камеры со съемными крышками

Камеры оснащаются съемными цельными крышками с лабиринтным уплотнением, уменьшающим риск утечки дымовых газов. Дверцы камер выполнены из высокотемпературного силиката алюминия, легко открываются и закрываются, упрощая доступ при техническом обслуживании.

  • Конструкция: съемная цельная крышка дымовой камеры
  • Уплотнение: лабиринтная схема для снижения утечек дыма
  • Материал: высокотемпературная теплоизоляция из силиката алюминия

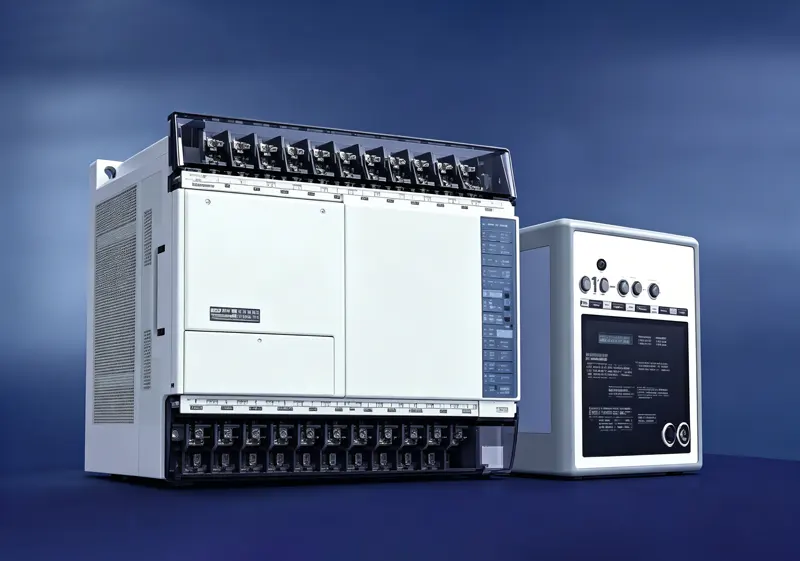

Контрольно-измерительные приборы и арматура управления

Система управления комплектуется интерфейсом оператора и программируемым контроллером PLC. Основные электрокомпоненты производятся известными брендами Siemens (Германия), Mitsubishi и OMRON (Япония).

  • Управление: HMI-интерфейс + программируемый контроллер PLC
  • Электронные компоненты: Siemens, Mitsubishi, OMRON
  • Особенность: стабильная работа управляющей системы

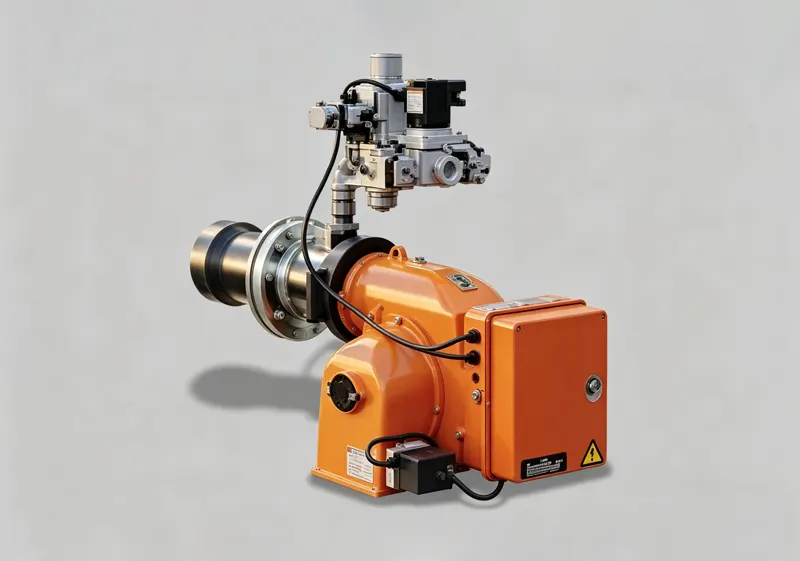

Автоматизированные горелочные устройства итальянского производства

Выбор горелки производится с учетом тепловой мощности нагревателя, диаметра корпуса и нагрузочных режимов эксплуатации. Коэффициент пропорционального регулирования составляет 1:3. Конструкция рассчитана на длительную работу при номинальных нагрузках.

  • Производитель: автоматизированные горелочные устройства итальянского производства
  • Регулировка: пропорциональное регулирование 1:3
  • Особенность: запас по нагрузке, стабильный процесс сжигания топлива

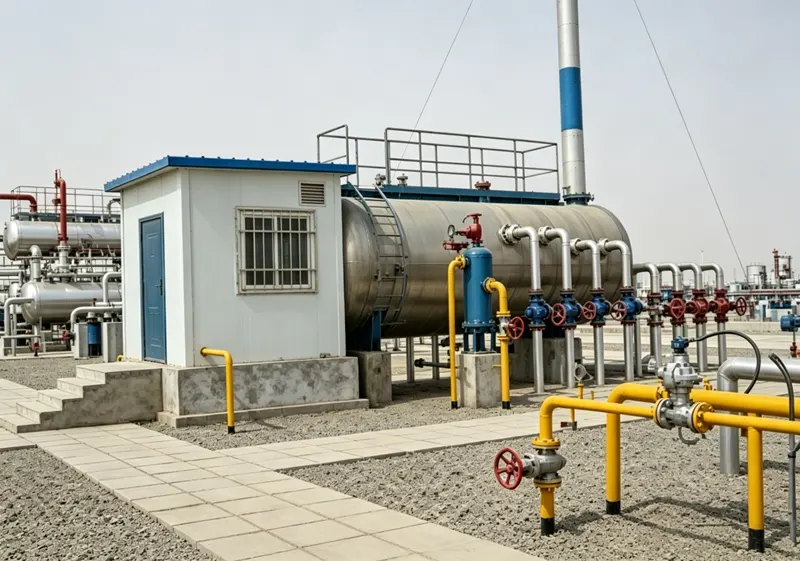

Энергосберегающая работа установки

Нагреватель работает по замкнутой циркуляционной схеме с небольшой потребностью в подпитке водой. При использовании умягченной воды снижается интенсивность образования отложений внутри корпуса и вероятность коррозии под напряжением.

  • Режим работы: замкнутая схема циркуляции теплоносителя
  • Водоподготовка: рекомендуется применение умягченной воды
  • Преимущество: снижение скорости коррозионных процессов, оптимизация эксплуатационных затрат

Сферы применения и адаптация к эксплуатационным условиям

Нагреватель с водяной рубашкой рассчитан на широкий диапазон рабочих режимов нефтяных месторождений и промышленных объектов. Установка адаптируется к внешним климатическим условиям, допускает разные схемы монтажа и подходит для длительной непрерывной работы.

Совместимость с широким перечнем топлив

Оборудование работает с различными газообразными и жидкими видами топлива, доступными на объекте. Не требует сложной доработки при смене вида топлива. Подходит для стандартных и альтернативных топливных ресурсов, давая возможность гибко подходить к организации снабжения и влиять на уровень эксплуатационных расходов месторождений.

Адаптация к сложным климатическим условиям

Внешние поверхности обрабатываются составами, защищающими от пыли, ветровых нагрузок и коррозии. Допускается открытая установка на удаленных нефтяных месторождениях, территориях с низкими температурами и запыленных площадках, возможна круглогодичная эксплуатация.

Вариативные схемы размещения при монтаже

Горизонтальная компоновка не требует возведения сложных фундаментов. Возможна автономная установка или интеграция с другим оборудованием месторождения. Это экономит производственные площади и сокращает сроки монтажа и пусконаладочных операций на объекте.

Комплексная система защитных блокировок

В конструкцию заложен набор взаимосвязанных защит от перегрева, повышения давления, погасания пламени и понижения уровня воды. При отклонении от рабочего режима срабатывает автоматическая остановка и звуковая сигнализация.

Стабилизация температуры нагреваемой среды

Конструкция позволяет поддерживать стабильную температуру сырой нефти и промышленных жидкостей, снижая вероятность перегрева и резких температурных скачков. Это способствует непрерывной транспортировке по трубопроводам и стабильной работе последующих технологических участков.

Небольшие объемы технического обслуживания

Оптимизированная конфигурация внутренних каналов снижает скорость образования отложений и накипи. Ежедневные плановые проверки не требуют сложных операций. Частые остановки для очистки требуются реже, что влияет на долгосрочные расходы на персонал и обслуживание.

Технические характеристики нагревателя с водяной рубашкой

В таблице приведены параметры серийных моделей нагревателя с водяной рубашкой. Данные представлены исключительно для ознакомления. По запросу возможно адаптировать оборудование под условия конкретного объекта заказчика.

Модель Номинальная мощность (кВт) Рабочее давление (МПа) Температура на входе/выходе (℃) Площадь дымогарных труб (м²) Площадь змеевика (м²) Габаритные размеры (мм) Масса металлоконструкции (т) Коэффициент полезного действия (%)
HJ400-YQ/1.0-Q 400 0,4~1 40/70 25 47,3 φ1600×5250 5,9 85
HJ630-YQ/1.0-Q 630 39,5 70,8 φ1800×5600 7,1 85
HJ800-YQ/1.0-Q 800 51 94,2 φ1800×5600 8,33 86
HJ1000-YQ/1.0-Q 1000 61,3 119,2 φ2000×6600 9,4 86
HJ1250-YQ/1.0-Q 1250 67,3 147,1 φ2000×6600 11,7 86
HJ1600-YQ/1.0-Q 1600 76,6 188,2 φ2400×6800 14,8 88
HJ1750-YQ/1.0-Q 1750 81,7 206 φ2600×6800 16,8 88
HJ2000-YQ/1.0-Q 2000 96,5 235,4 φ2800×7000 19,7 88
HJ2500-YQ/1.0-Q 2500 117,3 287,6 φ3200×7400 23,2 88
Примечание: Все представленные параметры носят ознакомительный характер. Окончательные рабочие значения определяются проектной документацией и требованиями объекта заказчика.

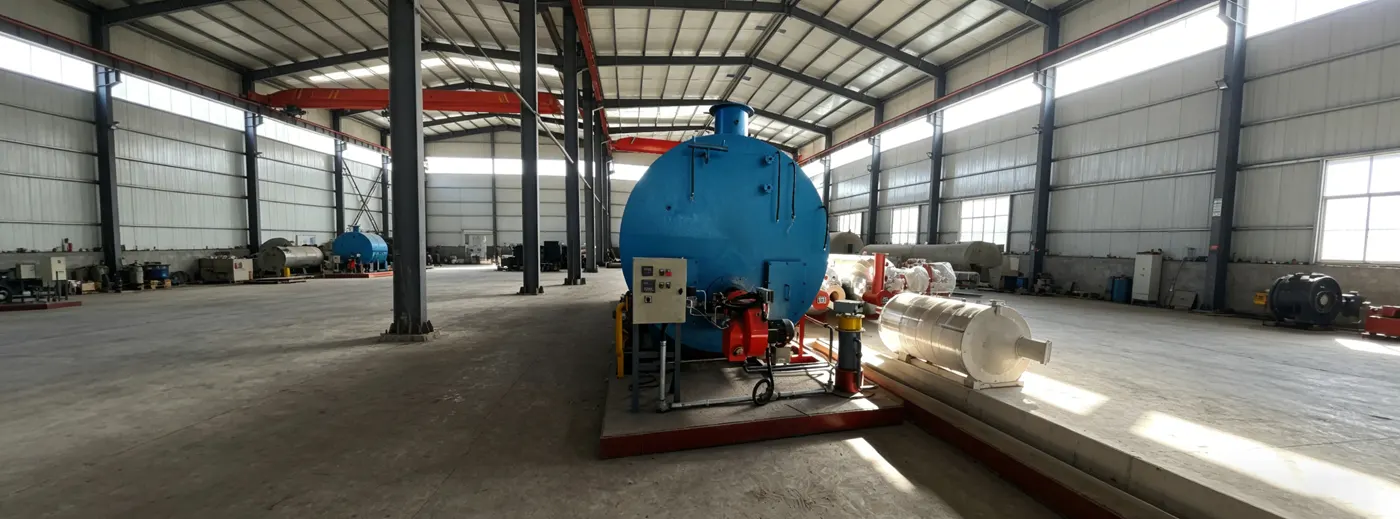

Отрасли применения нагревателей с водяной рубашкой

Водяная рубашка агрегата заполняется водой, выступающей промежуточным теплоносителем. Нагрев технологических сред реализуется косвенно через теплообменный змеевик, открытое пламя не контактирует с перекачиваемой жидкостью или газом. Равномерный мягкий нагрев без зон локального перегрева и взрывозащищенное исполнение делают оборудование востребованным на нефтяных и газовых месторождениях для работы с углеводородными средами.

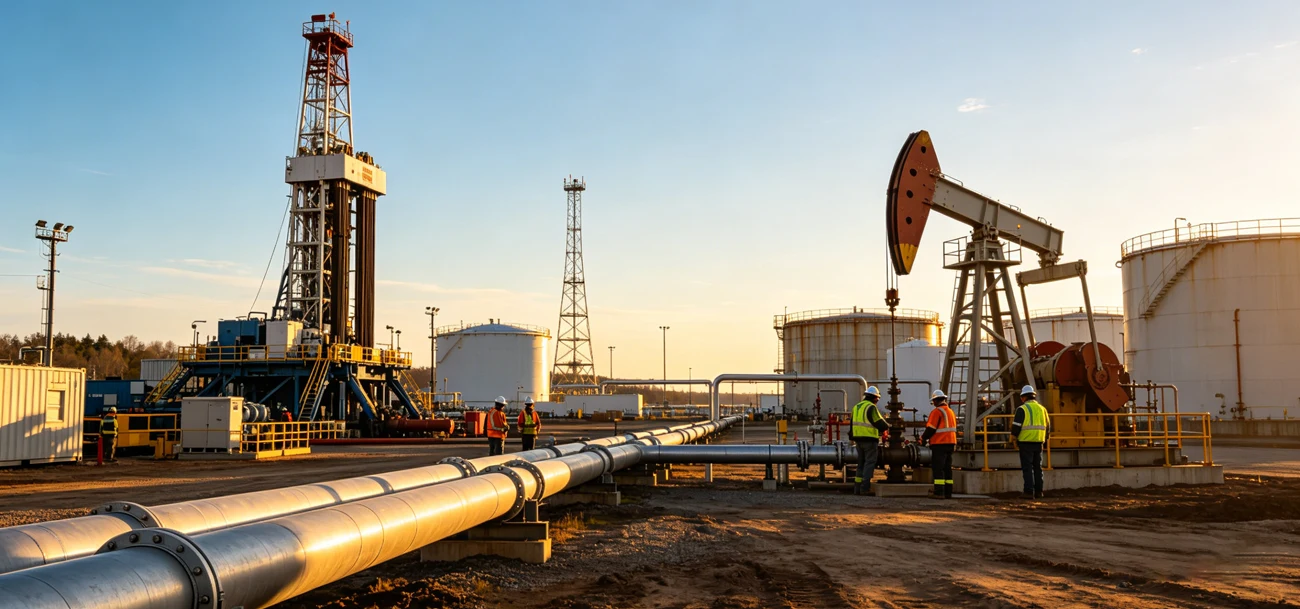

Скважинный подогрев на месторождениях
Узлы сбора и транспортировки углеводородов
Объекты подготовки и транспортировки газа
Вспомогательное теплоснабжение объектов
Комплексный подогрев многокомпонентных сред
Скважинный подогрев на месторождениях

Скважинный подогрев на месторождениях

  • Подогрев высоковязкой и парафинистой сырой нефти для снижения вязкости, улучшения подвижности скважинной продукции.
  • Эксплуатация в условиях экстремально низких температур, пустынных и степных удаленных промысловых площадок.
  • Снижение вероятности застывания потока и образования парафиновых отложений на устье скважины.
Узлы сбора и транспортировки углеводородов

Узлы сбора и транспортировки углеводородов

  • Подогрев сырой нефти и водонефтяных смесей на измерительных узлах, перекачивающих и объединенных станциях месторождения.
  • Создание благоприятных температурных режимов для транспортировки сред по протяженным трубопроводам.
  • Снижение риска образования ледяных и гидратных пробок при перепаде температур потока.
Объекты подготовки и транспортировки газа

Объекты подготовки и транспортировки газа

  • Предварительный подогрев газового потока перед дросселированием на газораспределительных станциях и узлах подготовки газа.
  • Термостабилизация потоков на объектах приема СПГ, газоперерабатывающих комплексах и газопроводах.
  • Поддержание температурного режима, снижающего вероятность формирования газовых гидратов.

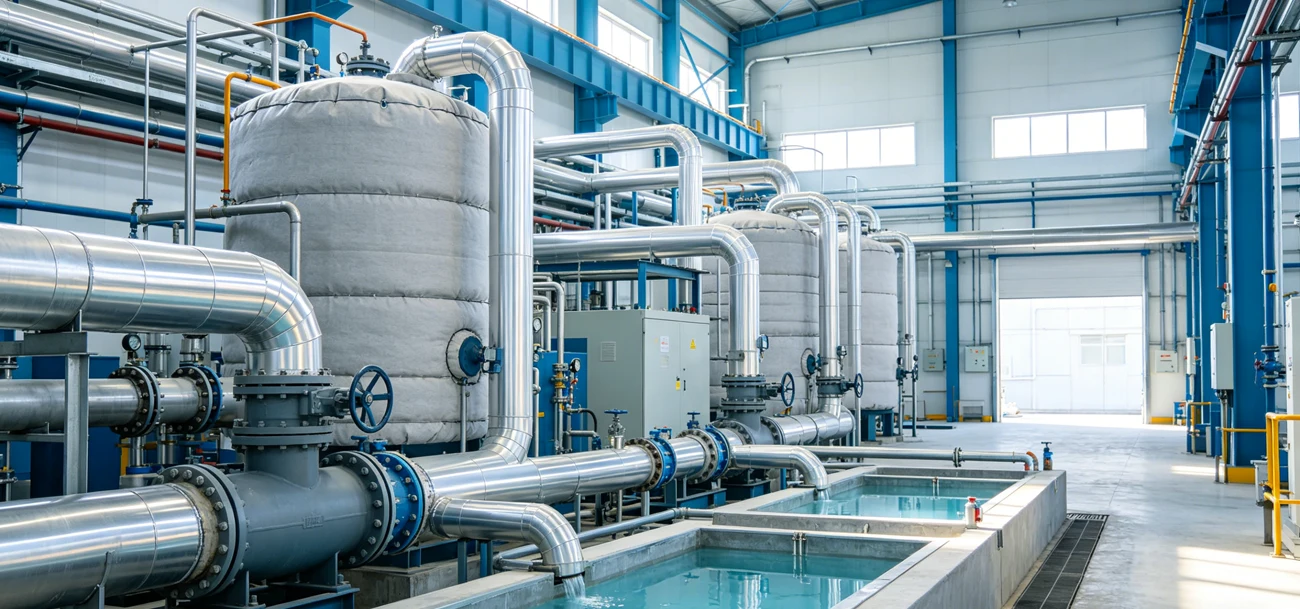

Вспомогательное теплоснабжение объектов

Вспомогательное теплоснабжение объектов

  • Использование избыточного тепла водяной рубашки для отопления помещений: операторных, измерительных узлов, зданий на скважинных площадках в холодный сезон.
  • Теплоподготовка резервуаров временного хранения при автопогрузке нефти и промежуточных объектов промысла.
  • Автономное теплоснабжение площадок без подключения к внешним тепловым сетям.

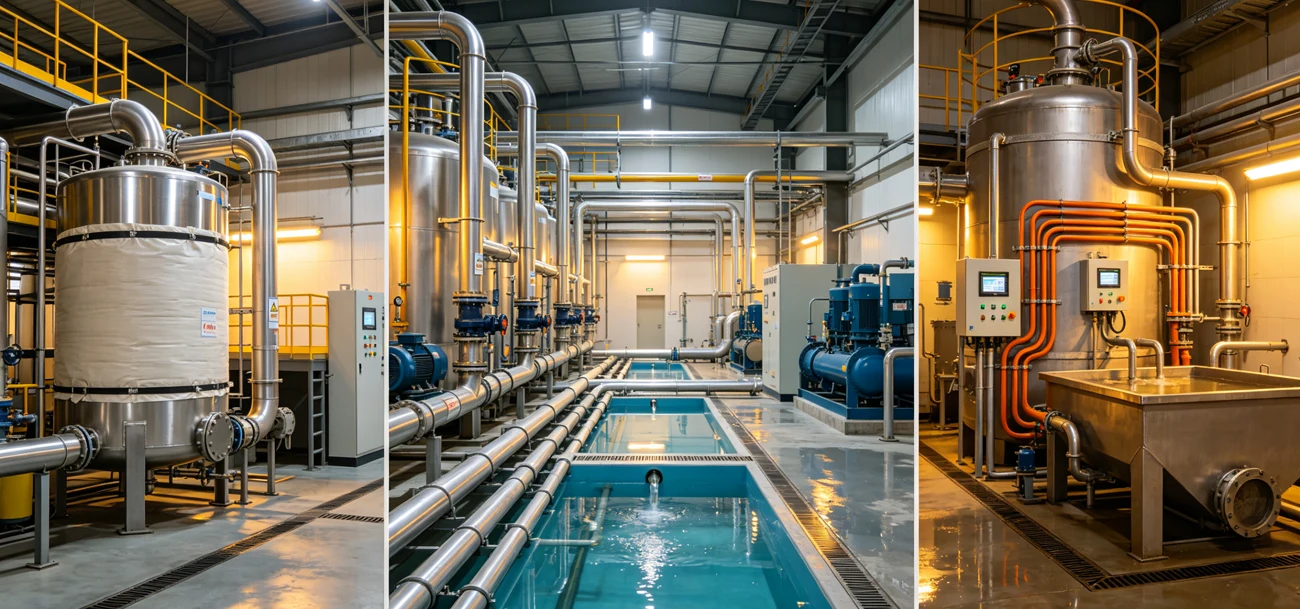

Комплексный подогрев многокомпонентных сред

Комплексный подогрев многокомпонентных сред

  • Работа с многокомпонентными потоками: сырая нефть, попутный газ, пластовая вода и водогазонефтяные смеси.
  • Возможность одновременной термообработки разных сред при использовании многосекционных змеевиков.
  • Обеспечение универсальности оборудования для сложных изменяющихся режимов промысловой эксплуатации.

Подбор нагревателей с водяной рубашкой для нефтяных месторождений

Условия эксплуатации каждого нефтяного объекта индивидуальны. Серийные нагреватели не всегда подходят под конкретные технологические задачи. Неподходящее оборудование может приводить к повышенному расходу топлива, частым остановкам и сложностям в организации производственного процесса. Наши специалисты подбирают комплекты оборудования с учетом фактических условий объекта.

Особенности индивидуального подбора

  • Подбор по фактическим потребностям в тепловой мощности: Параметры оборудования подбираются с учетом расхода сырой нефти, температур на входе и выходе, а также видов доступного на объекте топлива. Это позволяет эксплуатировать установку в режимах, соответствующих производственному циклу объекта.
  • Возможность снижения текущих эксплуатационных затрат: Оптимизация теплообменной конструкции и совместимость с разными видами топлива влияет на уровень энергопотребления. Для удаленных месторождений возможна адаптация оборудования под топливные ресурсы, доступные на месте, что позволяет контролировать долгосрочные расходы проекта.
  • Комплектация набором систем защиты: Оборудование может оснащаться блоками защиты от перегрева, повышения давления и погасания пламени. Комплектация соответствует действующим нормам безопасности нефтяных объектов и снижает возможные риски при эксплуатации.

Типовые сложности при эксплуатации

  • Серийное оборудование не соответствует условиям объекта: Стандартные модели не рассчитаны на особенности вязкости нефти, внешние температуры и используемые виды топлива. Это приводит к снижению эффективности нагрева и росту количества неисправностей.
  • Сложное и затратное техническое обслуживание: Ошибки при выборе и размещении оборудования усложняют плановые осмотры и ремонты, вызывают простои и рост расходов на обслуживающий персонал.
  • Отсутствие запаса мощности при росте объемов добычи: При увеличении добычи старые нагреватели сложно адаптировать под возросший расход сырья и повышенные тепловые нагрузки, требуется пересмотр комплектации системы.

Мы подбираем решения как при монтаже нового оборудования, модернизации существующих нагревателей, так и при изменении рабочих параметров объекта. Отправьте данные по вашему проекту, наши специалисты подберут подходящую модель и подготовят ориентировочный расчет бюджета.
