Котлы серии SZW разработаны нашими инженерами с учётом передовых технологий и практического опыта. Это горизонтальный водотрубный пароводогрейный котёл с двумя барабанами и возвратно‑поступательной решёткой. По техническим характеристикам, рабочим показателям и нормам экологии серия соответствует мировому уровню.

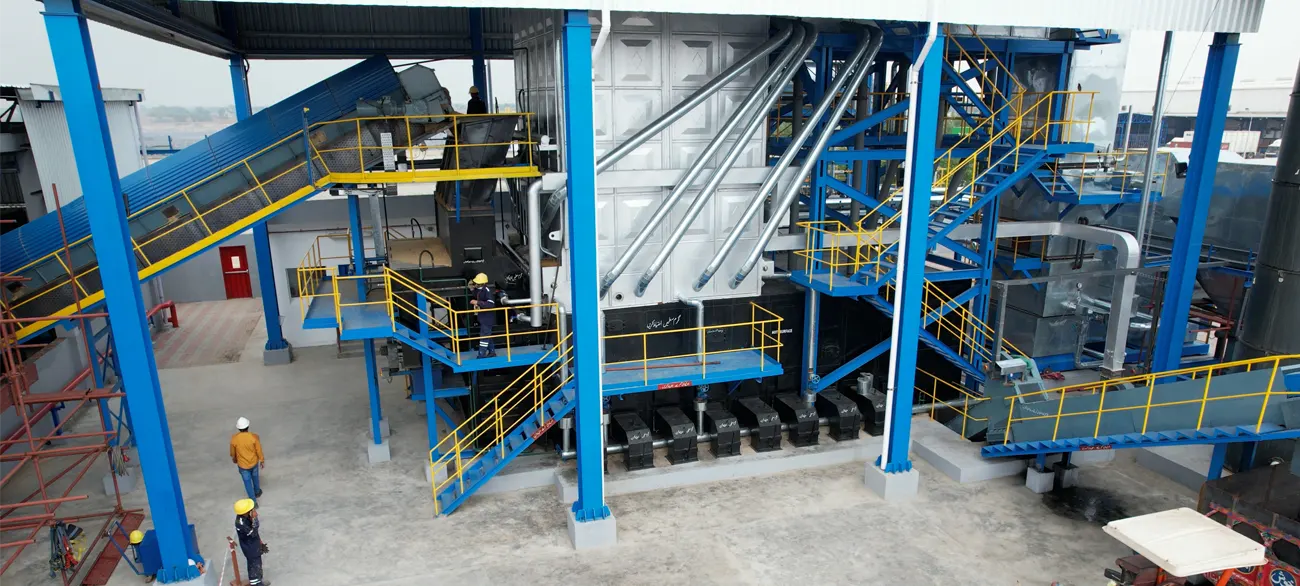

Эксплуатационные преимущества
Котёл SZW в работе на объекте

Мы подберём оптимальную модель котла под ваши реальные условия эксплуатации.

  • Какой вид топлива вы планируете использовать?

  • Какая требуется производительность по пару и рабочее давление для вашего объекта?

  • Какие ограничения по условиям площадки и монтажному пространству существуют?

Котёл SZW имеет прочную конструкцию с двумя барабанами и продольно выстроенную компоновку. Конструктивные особенности позволяют эксплуатировать установку при продолжительных повышенных нагрузках. Оборудование характеризуется большим ресурсом и невысокими затратами на техническое обслуживание, ориентировано на крупные промышленные объекты с потребностью в паре и прогнозируемыми расходами на эксплуатацию.

Конструкция котла

Котёл SZW поставляется в блочно‑комплектном исполнении. Модификации производительностью 2‑4 т/ч представляют собой полностью собранный водотрубный узел, готовый к отгрузке. Модели 6‑25 т/ч разделены на два крупных блока: верхний блок — поверхность нагрева корпуса котла, нижний блок — оборудование для сжигания топлива.

Конструкция котла SZW
Процесс горения котла SZW
Блочно‑комплектная конструкция
Блочно‑комплектная конструкция

Предварительная сборка на заводе, сокращает время монтажа на объекте

Двухбарабанная конструкция
Двухбарабанная конструкция

Возможность стабильной эксплуатации, высокая тепловосприимчивость, расчётный срок службы – 15 лет

Сжигание на возвратно‑поступательной решётке
Сжигание на возвратно‑поступательной решётке

Полное сгорание топлива, широкий диапазон допустимых видов топлива

Конвективный пучок труб
Конвективный пучок труб

Высокая эффективность теплообмена, снижение расхода топлива

Отдельный экономайзер
Отдельный экономайзер

Утилизация тепла отходящих газов, повышение КПД котла

В передней части корпуса котла установлены водоохлаждаемые стенки. Их верхние концы присоединены к верхнему барабану, нижние — к коллектору, формируя камеру сгорания для поглощения лучистого тепла топки. Между верхним и нижним барабанами размещён плотный конвективный пучок труб. После процесса сгорания горячие дымовые газы проходят два поперечных хода по конвективным поверхностям нагрева, далее поступают в экономайзер, после чего проходят через золоуловитель и выводятся в атмосферу через дымовую трубу.

Адаптивность к видам топлива

Каменный уголь
Каменный уголь
Биомассовые гранулы
Биомассовые гранулы
Солома
Солома
Опилки
Опилки
Шелуха риса
Шелуха риса
Тощий уголь
Тощий уголь
Древесные отходы
Древесные отходы

Котёл SZW оснащён возвратно‑поступательной решёткой. При работе решётка перемешивает и подаёт топливо, благодаря этому котёл эффективно сжигает разные виды твёрдого топлива.

Котёл подходит для каменного и тощего угля, древесных опилок, соломы, шелухи риса и другой биомассы. В отличие от котлов с иными типами решёток эта модель не требует предварительного измельчения или грануляции топлива и сжигает крупное, низкосортное топливо.

Допускается применение недорогого топлива местного производства при стабильной выработке пара и высоком КПД котла.

Конструктивные преимущества котла SZW

Котёл SZW продуман по всем узлам. Хорошо настроенная система теплообмена и герметичная топка позволяют оборудованию стабильно работать при высоких нагрузках, терять минимум тепла и экономить на эксплуатации.

Трёхходовая схема
Герметичные стены топки
Возвратно‑поступательная решётка
Экономайзер
Блочно‑комплектное исполнение

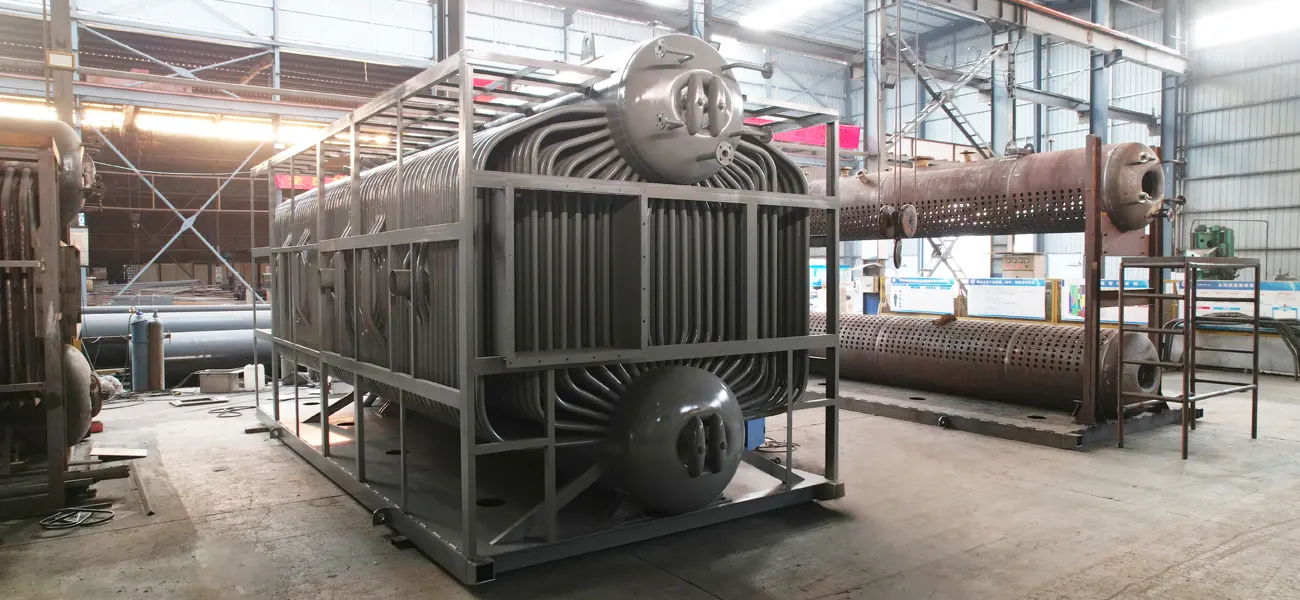

Трёхходовая схема котла

Горизонтальная трёхходовая схема, большая камера сгорания

Горизонтальная трёхходовая схема и просторная камера сгорания обеспечивают полное сгорание топлива. Барабаны большого диаметра увеличивают площадь лучистого нагрева, дают стабильную производительность и высокий КПД.

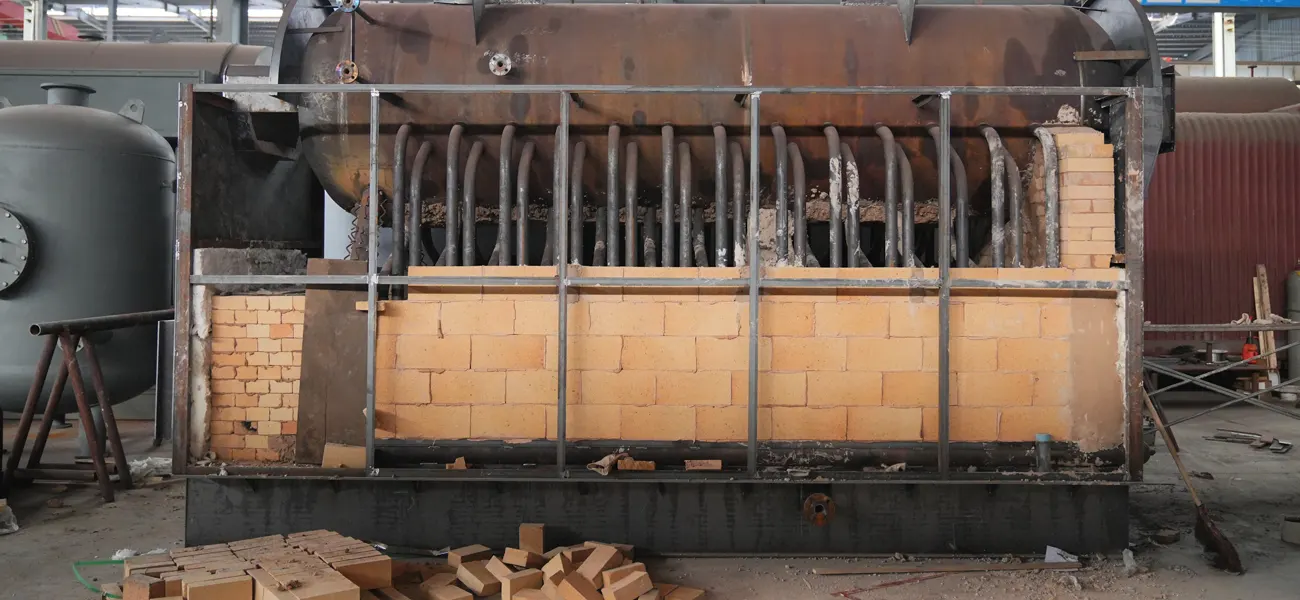

Герметичные стены топки

Высокотермостойкие стены топки

Стены топки выложены огнеупорным кирпичом и залиты термостойким бетоном. Конструкция плотная, нет подсоса воздуха, поэтому тепловые потери невелики.

Возвратно‑поступательная решётка

Возвратно‑поступательная решётка

Установка возвратно‑поступательной решётки снижает трудозатраты персонала. Благодаря маленьким зазорам почти отсутствует просыпание топлива сквозь решётку.

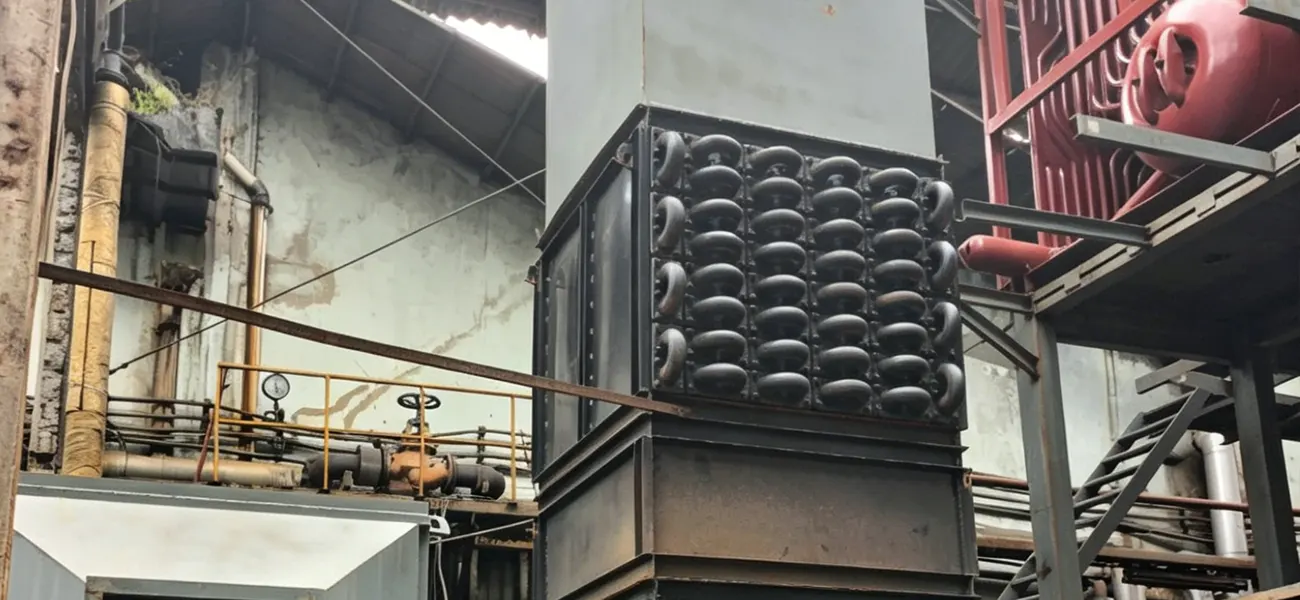

Экономайзер

Высокоэффективный экономайзер

Экономайзер использует тепло отходящих дымовых газов. Снижается температура выхлопа, общий КПД котла растёт.

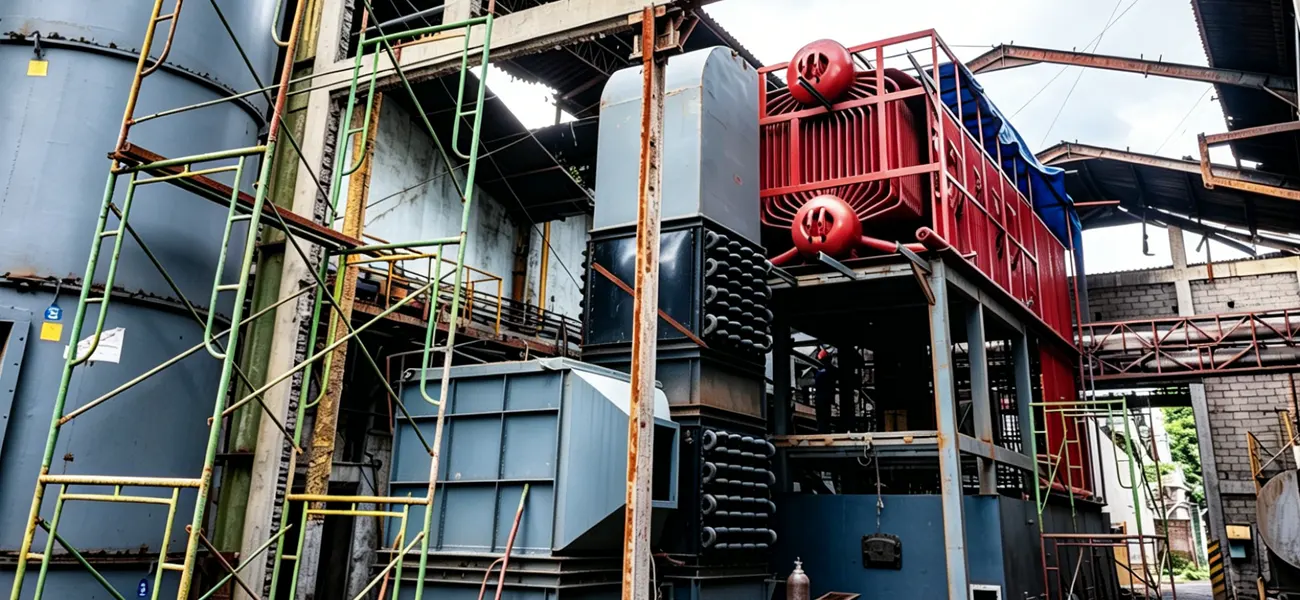

Блочно‑комплектное исполнение

Блочно‑компактное исполнение, быстрый монтаж

Котёл поставляется готовыми блоками, имеет компактные размеры. Подходит для одноэтажной котельной, монтаж проходит быстро и стоит недорого.

Получить коммерческое предложение

Схема котельной установки

1 Источник воды
2 Водоподготовка
3 Водяной бак
4 Деаэратор
5 Основной корпус котла
6 Загрузочный бункер
7 Вентилятор дутья
8 Экономайзер
9 Золоуловитель
10 Дымовая труба
11 Электрический шкаф управления
12 Дымосос
13 Питательный насос
Схема котельной установки 1 2 3 4 5 6 7 8 9 10 11 12 13
→ Паропровод
→ Водопровод

Технические параметры

Котлы серии SZW - промышленные агрегаты с возвратно‑поступательной решёткой, представлены широким модельным рядом. Подбор подходящего варианта осуществляется с учётом габаритов котельного помещения и требуемых производственных показателей. Мы также предлагаем индивидуальные решения: отправьте ваши технические требования, наши инженеры свяжутся с вами и подберут оптимальное оборудование.

Модель Номинальная паропроизводительность (т/ч) Номинальное давление (МПа) КПД (%) Расход топлива (кг/ч) Габариты самой крупной транспортной части (м) Масса самой крупной транспортной части (т)
SZW2‑1.25/1.6/2.5‑All 2 1.25/1.6/2.5 82 ~300 5.5×2.35×3.65 25
SZW4‑1.25/1.6/2.5‑All 4 1.25/1.6/2.5 82 ~591 7.46×2.65×3.52 32
SZW6‑1.25/1.6/2.5‑All 6 1.25/1.6/2.5 82 ~884 Верх 6.15×2.84×3.54
Низ 7×2.7×3.5		 21
SZW8‑1.25/1.6/2.5‑All 8 1.25/1.6/2.5 83 ~1160 Верх 6.97×2.93×3.54
Низ 8.06×2.85×2.58		 25
SZW10‑1.25/1.6/2.5‑All 10 1.25/1.6/2.5 83 ~1443 Верх 7.89×3.26×3.53
Низ 9.02×3.2×2.58		 28
SZW15‑1.25/1.6/2.5‑All 15 1.25/1.6/2.5 83.7 ~2157 Верх 10×3.2×3.5
Низ 12×3.2×3.08		 30
SZW20‑1.25/1.6/2.5‑All 20 1.25/1.6/2.5 83.7 ~2866 Верх 11×3.2×3.5
Низ 14×3.2×3.08		 35
SZW25‑1.25/1.6/2.5‑All 25 1.25/1.6/2.5 83.7 ~3575 Верх 12×3.2×3.56
Низ 16×3.3×3.1		 40
SZW30‑1.25/1.6/2.5‑All 30 1.25/1.6/2.5 83.7 ~4284 Верх 13×3.3×3.6
Низ 17×3.32×3.15		 45
SZW40‑1.25/1.6/2.5‑All 40 1.25/1.6/2.5 83.7 ~4993 Верх 14×3.4×3.62
Низ 18×3.36×3.2		 50
Примечание: 1. Все приведённые параметры справочные, окончательные данные определяются по рабочим чертежам.
2. Рекомендуемое топливо — уголь, низшая теплота сгорания Q≈21000 кДж/кг

Сравнение котлов SZW и SZL на угле и биомассе: какой подойдёт вам?

Возвратно‑поступательные и цепные решётки - два распространённых варианта механических топливоподающих систем промышленных котлов. Выбор оборудования напрямую зависит от используемого топлива. Цепные решётки хорошо работают на чистом угле, а возвратно‑поступательные отлично приспосабливаются к разным видам биомассы и низкосортному топливу.

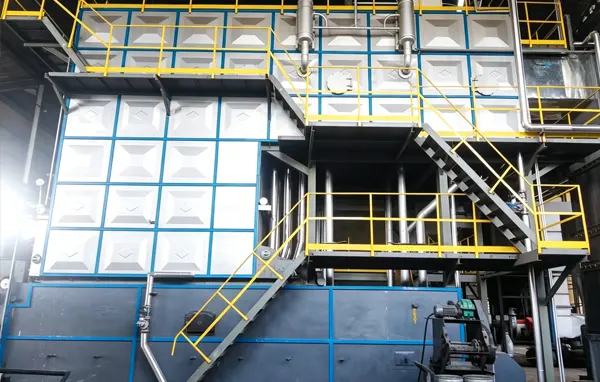

Котёл серии SZW
Котёл серии SZW (возвратно‑поступательная решётка)
VS

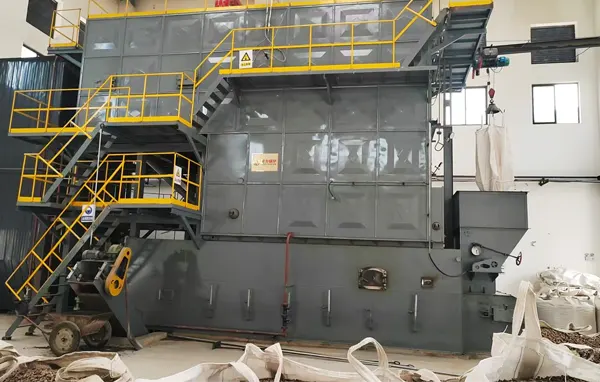

Котёл серии SZL
Котёл серии SZL (цепная решётка)

Возвратно‑поступательная решётка: адаптация к сложному топливу. Плиты решётки совершают возвратно‑поступательные движения, перемешивают топливо и разрушают спёки. Допускает использование крупного сырья без предварительного измельчения. Хорошо подходит для влажной биомассы и низкосортного угля.

Конструкция и принцип работы решётки

Цепная решётка: стабильность при работе со стандартным топливом. Представляет собой непрерывную движущуюся ленту для подачи топлива. Не допускает слишком крупных фракций, крупное сырьё требует предварительного дробления. Оптимально для сухого угля и однородных биотопливных гранул.

Широкий выбор допустимого топлива. Эффективно перерабатывает биологические отходы, древесную щепу и отходы сельского хозяйства. Снижает риск образования спёков при сжигании влажного и неоднородного сырья.

Подходящие виды топлива

Оптимизирована под чистое однородное топливо. Подходит для каменного угля, антрацита и готовых гранул. Обеспечивает стабильное горение и высокий КПД установки.

Высокая первоначальная стоимость. Сложная конструкция требует точных и износостойких деталей. Цена оборудования выше, но компенсируется гибкостью по используемому топливу.

Стоимость и инвестиции

Низкие стартовые затраты. Простая цепная конструкция уменьшает расходы на производство и техническое обслуживание. Легок в эксплуатации, подходит при ограниченном бюджете.

Обе конструкции - проверенные надёжные решения для получения промышленного пара. Если вы используете преимущественно стандартный уголь или готовые биогранулы, котёл SZL с цепной решёткой станет стабильным экономичным вариантом. При необходимости сжигать влажную биомассу, крупное или низкосортное топливо предпочтение стоит отдать модели SZW с возвратно‑поступательной решёткой. Свяжитесь с нами, мы поможем подобрать оборудование под ваше топливо и условия эксплуатации.

Котлы серии SZW: реальные проекты на предприятиях стран СНГ

Котлы SZW с возвратно‑поступательной решёткой успешно эксплуатируются на промышленных объектах русскоязычных регионов. Оборудование рассчитано на местное крупное, влажное и неоднородное топливо, обеспечивая стабильное пароснабжение деревообрабатывающих, пищевых и других производств.

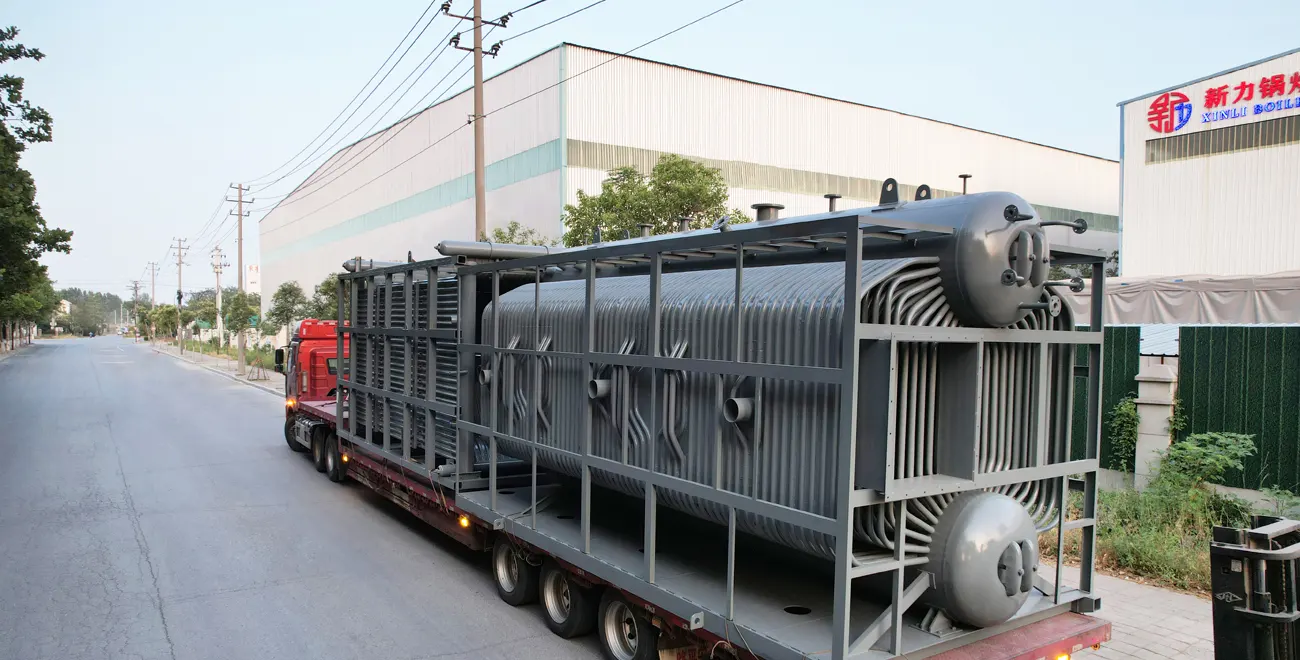

Пример эксплуатации котла SZW на деревообработке

Котёл SZW для деревообрабатывающего комбината (Россия)

  • Производительность: 12 т/ч
  • Топливо: влажная щепа, крупные древесные отходы
  • Применение: сушка пиломатериалов, паровой обогрев цехов
  • Комплектация: SZW котёл + автоподача топлива + система золоулавливания
Отзыв клиента

Отзыв заказчика:

«У нас много крупных влажных древесных отходов, старый котёл постоянно забивался. SZW перерабатывает сырьё без дробления, работает круглосуточно стабильно и снижает расходы на уголь.»

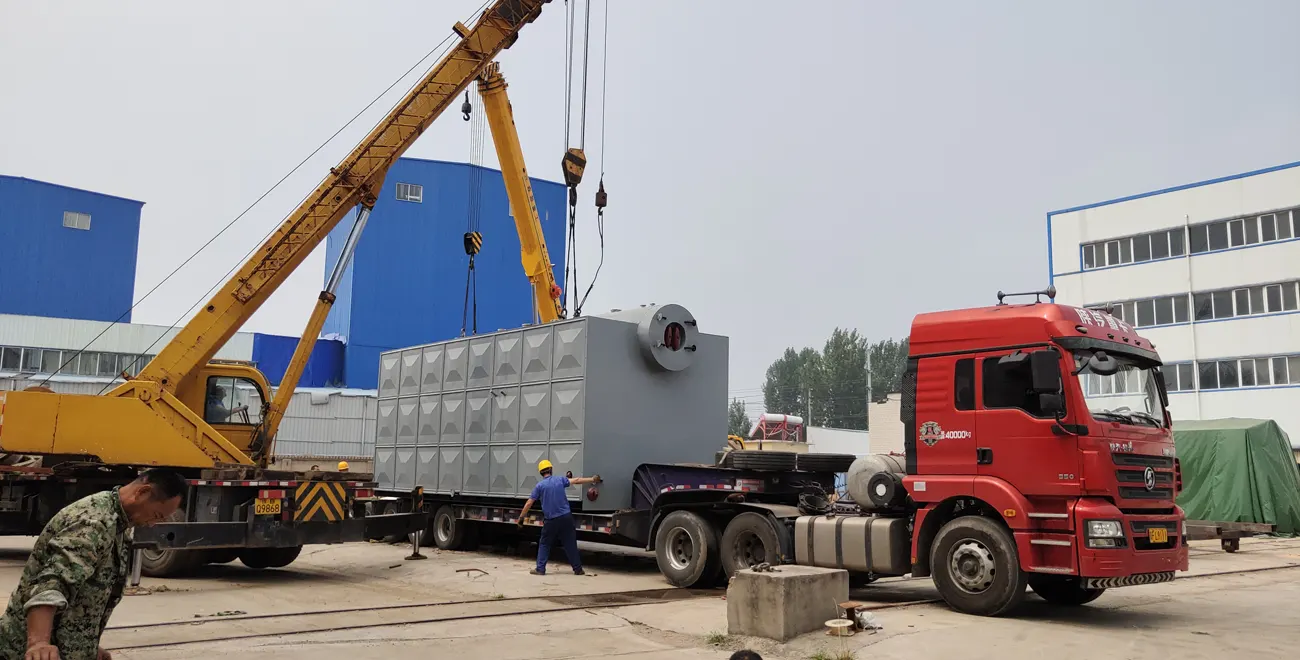

Пример эксплуатации котла SZW на пищевом производстве

Котёл SZW для масложирового предприятия (Казахстан)

  • Производительность: 10 т/ч
  • Топливо: шелуха подсолнечника, смеси сельскохозяйственных отходов
  • Применение: стерилизация, технологический нагрев, санитарная обработка
  • Комплектация: паровой котёл SZW + экономайзер для энергосбережения + панель интеллектуального управления
Отзыв клиента

Отзыв заказчика:

«На производстве остаётся большое количество шелухи подсолнечника, мы решили использовать её как топливо. Котёл SZW уверенно сжигает эту биомассу, давление пара держится на заданном уровне. Обслуживание несложное для нашего персонала, простои стали редкими.»

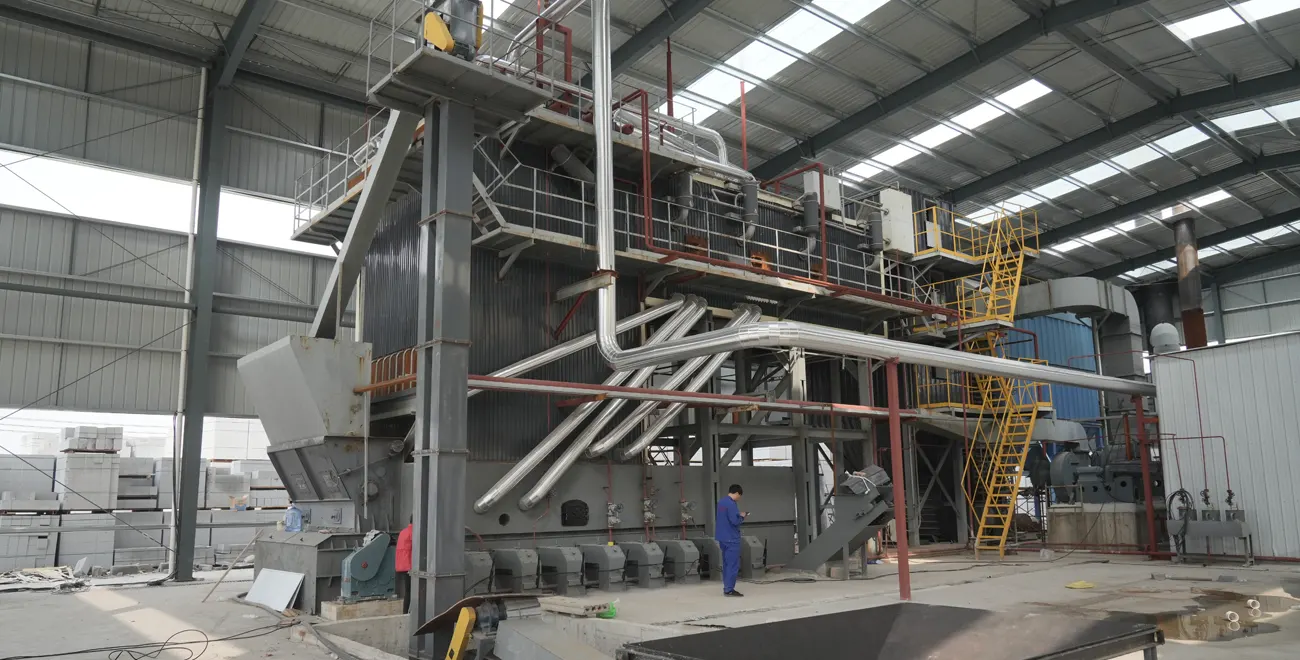

Пример эксплуатации котла SZW для производственного комплекса

Котёл SZW для производственного комплекса (Беларусь)

  • Производительность: 16 т/ч
  • Топливо: смесь низкосортного кускового угля и биомассы
  • Применение: технологический обогрев, производственные нужды цехов
  • Комплектация: котёл SZW с возвратно‑поступательной решёткой + полностью автоматическое управление + очистка дымовых газов
Отзыв клиента

Отзыв заказчика:

«Мы используем недорогой кусковой уголь вместе с местными биологическими отходами. Возвратно‑поступательная решётка хорошо перемешивает топливо, практически нет спёков. Оборудование устойчиво к перепадам нагрузки, полностью оправдывает вложенные средства.»

Комплексное сопровождение котельных проектов

Мы оказываем практические услуги на всех стадиях реализации котельных проектов: подбор оборудования, разработка схем, обучение персонала и технические консультации.

Мы готовим индивидуальные проектные решения под условия площадки и производственные задачи каждого предприятия. Если вас интересуют котлы SZW, заполните форму с вашими требованиями, и наши специалисты свяжутся с вами в течение одного рабочего дня.

Услуги Xinli: полное сопровождение эксплуатации котлов

Мы предлагаем комплекс решений для угольных и биомассовых котлов на всех этапах эксплуатации. Наши специалисты взаимодействуют с заказчиком на стадии подбора оборудования и при дальнейшем использовании установки.

Индивидуальные консультации перед покупкой

При анализе масштаба проекта, требуемой паропроизводительности, вида топлива и условий площадки наши специалисты помогают с выбором котельного оборудования. Сравниваются технические характеристики разных моделей, даются рекомендации по конфигурации, вспомогательным системам и решениям по очистке отходящих газов.

Консультация перед покупкой

Монтаж и пусконаладочные работы

Осуществляется доставка котла на объект, выполняется размещение оборудования, проводится проверка всех систем. Проверяются гидравлические соединения, целостность трубопроводов и защитные узлы, демонстрируются порядки запуска и остановки установки.

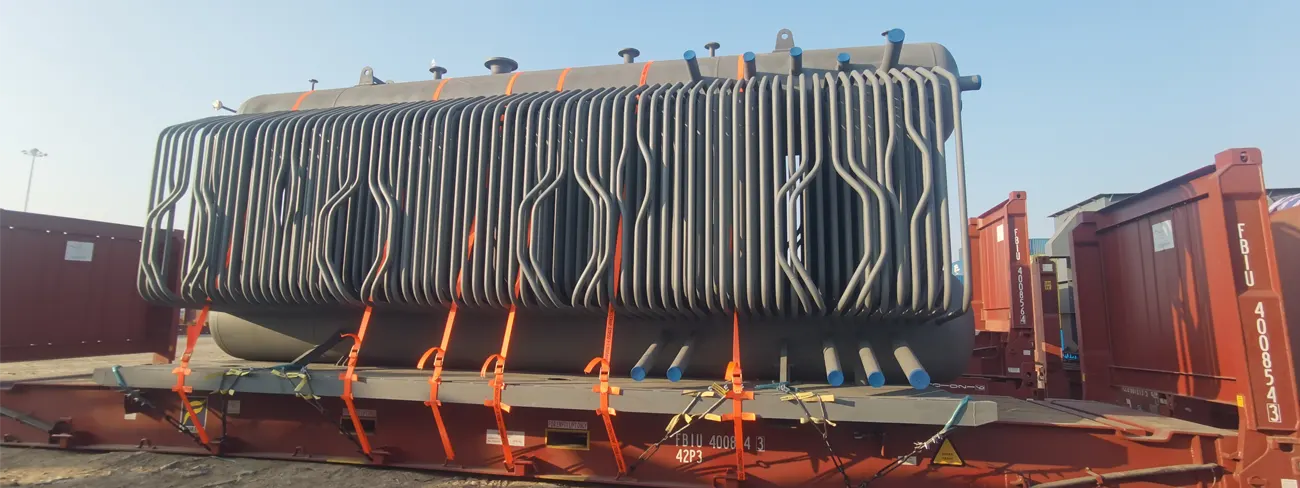

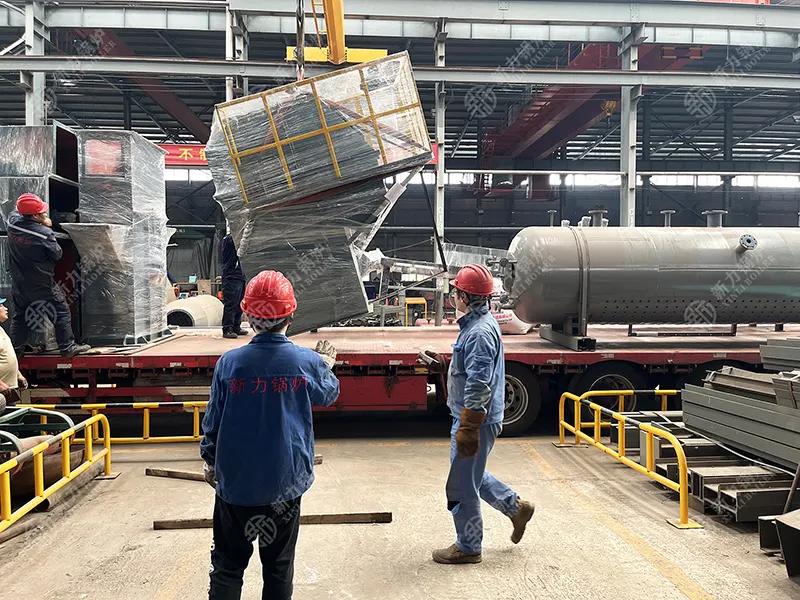

Доставка котельного оборудования

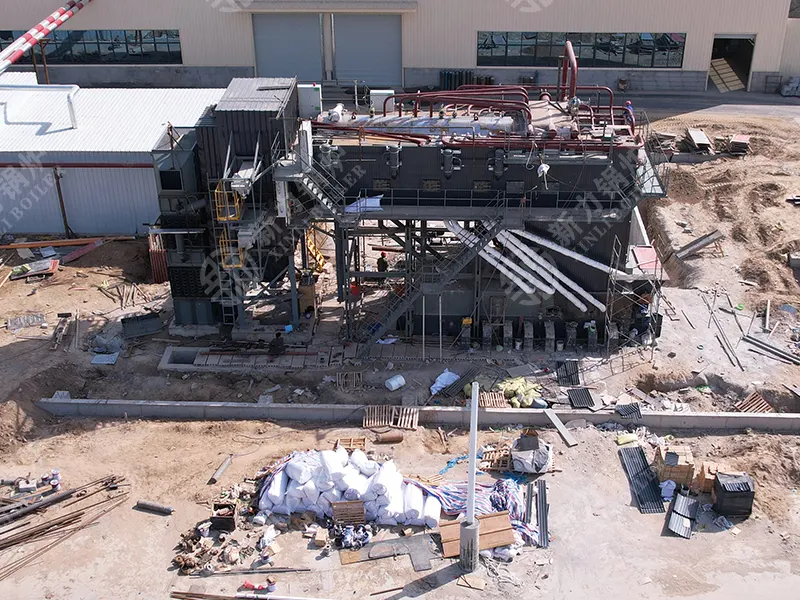

Монтаж на объекте
