Автоматизированный электрический паровой котел серии LDR — тепловое оборудование с электрическим нагревом, оснащенное комплексом электрических защит. Котел имеет защиту от перегрузки тока, короткого замыкания, обрыва фазы и утечки тока. В нем реализованы передовые технологии: автоматическая регулировка подпитки воды, программный пуск и останов, автоматическая работа и защита при аварии. Котел компактный, его конструкция рассчитана на безопасную работу, он прост в управлении и обслуживании, не выделяет загрязнений. Модель комплектуется набором автоматических систем для ведения рабочего процесса.

Конструкция котла предусматривает разделение мощности нагрева на несколько ступеней. Контроллер выполняет автоматическое циклическое переключение с отключением групп нагревателей. Пользователь устанавливает нужную мощность нагрева под фактические потребности. Для этого достаточно отключить соответствующий автомат утечки тока или нажать переключатель. Ступенчатое циклическое переключение трубчатых нагревателей смягчает влияние работающего котла на электрическую сеть.

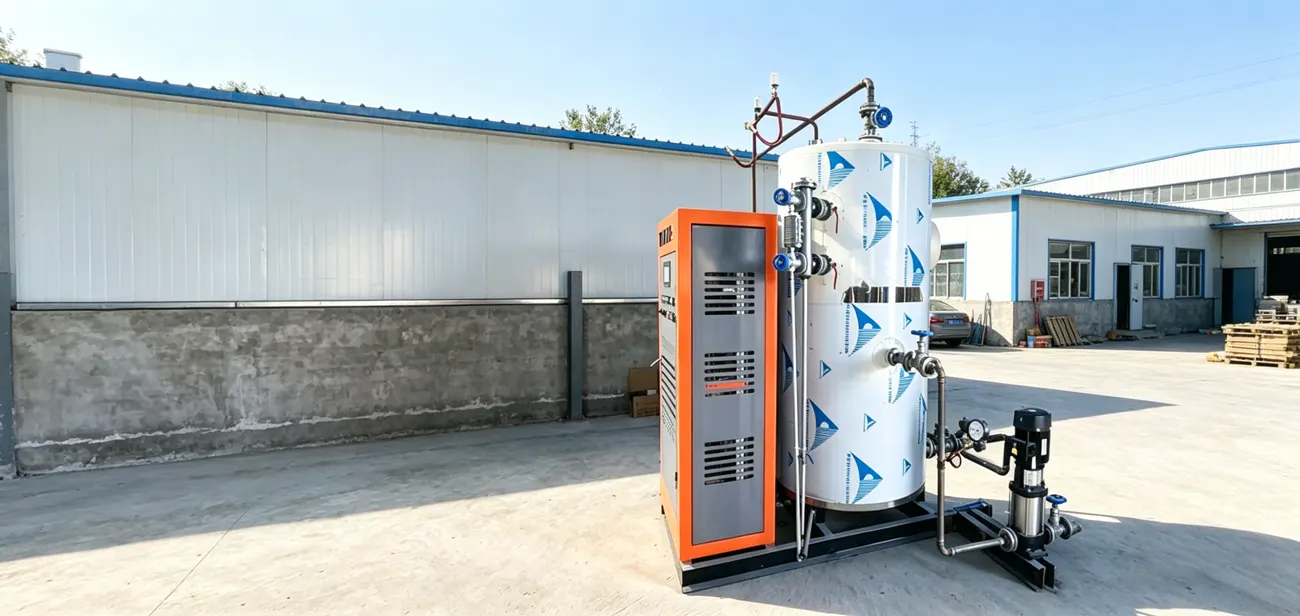

LDR вертикальный электрический паровой котел
Котел LDR, внешний вид

При подборе модели котла рекомендуется определить следующие рабочие параметры:

  • Требуемая почасовая производительность пара

  • Рабочее давление, необходимое для технологических процессов

  • Наличие ограничений по площади для размещения оборудования

Вертикальная компоновка экономит место на площадке. В конструкции установлена система интеллектуального управления и трубчатые электрические нагреватели. Агрегат не требует площадей для хранения топлива и монтажа дополнительных дымоотводящих трактов.

Сталь для изготовления котлов серии LDR выбирается строго по производственным стандартам. Комплектующие котла — качественные изделия от отечественных и зарубежных производителей. Все комплектующие проходят стендовые испытания. Характеристики материалов и деталей соответствуют условиям длительной эксплуатации оборудования. Ниже рассмотрены конструктивные особенности и параметры модели.

Конструкция вертикального электрического котла серии LDR

Вертикальный электрический паровой котел серии LDR поставляется в моноблочном исполнении. При изготовлении используются материалы промышленного класса. Все конструктивные детали проходят стандартизированную обработку и подвергаются заводским испытаниям перед отгрузкой.

Вертикальный электрический котел серии LDR Полная комплектация котла
Нагреватели котла LDR Электрические трубчатые нагреватели
Внутренний бак котла LDR Сосуд под давлением (бак котла)
  • Оборудование выполнено в виде компактной вертикальной конструкции, шкаф управления устанавливается непосредственно на корпус котла.
  • Внутри бака размещаются нагреватели повышенной прочности, конструкция предусматривает нагрев при прямом контакте.
  • Основной корпус представляет собой сосуд под давлением из толстой стали, сварная конструкция спроектирована под стандартные рабочие давления.
  • Внутренняя компоновка обеспечивает свободный доступ для планового осмотра и замены деталей.

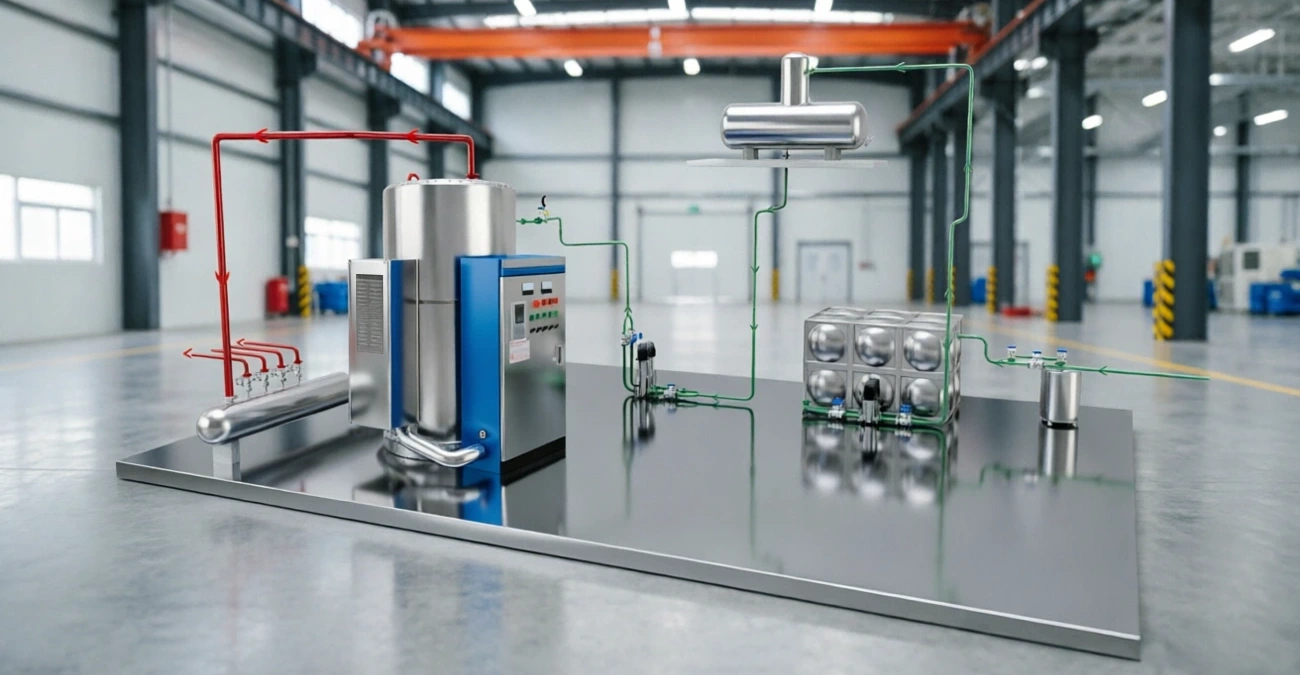

Схема системы электрического парового котла LDR

1 Котел
2 Водяной бак
3 Деаэрационный насос
4 Умягчитель воды
5 Питательный насос
6 Парораспределительный коллектор
7 Деаэратор
8 Уплотнительная коробка электронагревателей
9 Шкаф управления
Схема системы электрического парового котла LDR 1 2 3 4 5 6 7 8 9
→ Паропровод
→ Водопровод

Технические особенности вертикального электрического котла серии LDR

При изготовлении используется сырье промышленного класса и точная обработка деталей. Все ключевые узлы проходят отдельную проверку перед отгрузкой с завода. Согласно проектным расчетам, расчетный ресурс оборудования принимается 15 лет при выполнении требований регламента эксплуатации.

Полная комплектация котла
Электрические трубчатые нагреватели
Сосуд под давлением
Система управления и безопасности
Эксплуатационные характеристики
Вертикальный электрический паровой котел серии LDR полная комплектация

Полная комплектация котла

  • Вертикальная рамочная конструкция выполнена по технологии цельной сварки, каркас спроектирован для условий длительной эксплуатации.
  • Электрический шкаф и корпус котла имеют разнесенную схему монтажа, реализована рациональная компоновка узлов.
  • Все узлы производятся по единым промышленным стандартам, размеры и интерфейсы унифицированы для установки запасных деталей в дальнейшем.

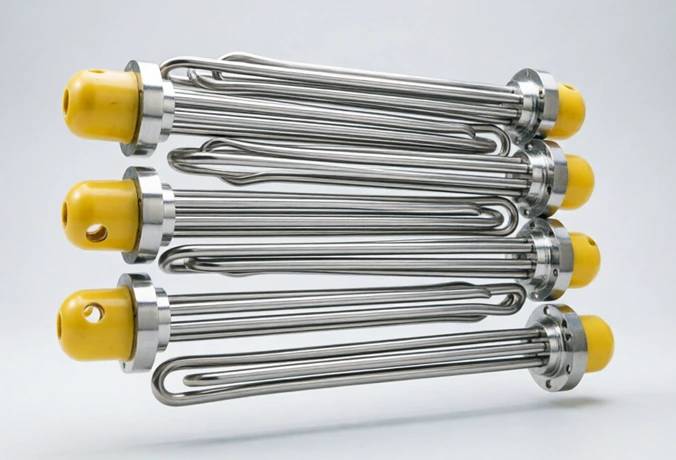

Электрические трубчатые нагреватели котла LDR

Электрические трубчатые нагреватели

  • Нагреватели закрепляются фланцевым способом, каждая группа работает отдельно без взаимного влияния.
  • Корпус нагревателя изготовлен из жаростойкого сплава, материал рассчитан на режим длительного нагрева.
  • Унифицированные габариты позволяют демонтировать, осматривать и заменять отдельные группы нагревателей.
Сосуд под давлением котла LDR

Сосуд под давлением

  • Основной бак изготавливается из толстолистовой стали методом резки и формовки, применяется технология стыковой сварки корпуса.
  • Внутренняя поверхность бака проходит антикоррозионную обработку для работы при контакте с водой и паром.
  • Готовая конструкция проходит испытание на давление, механические показатели соответствуют требованиям промышленной непрерывной эксплуатации.

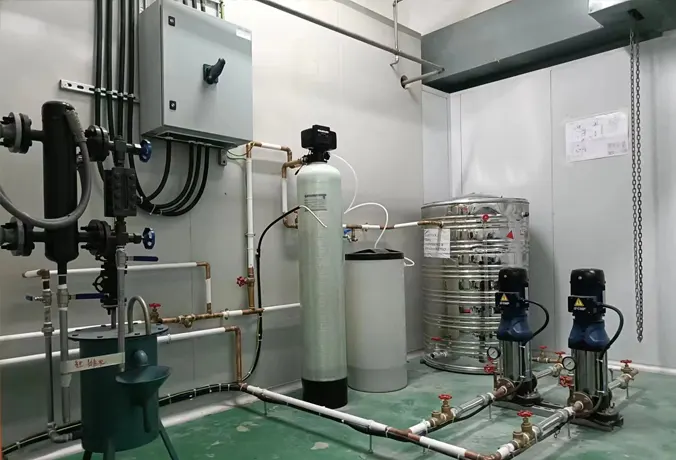

Система управления и безопасности котла LDR

Система управления и безопасности

  • Ключевые электрокомпоненты – изделия с международными сертификатами, монтаж цепей выполняется по единым промышленным электротехническим нормам.
  • В состав оборудования входит встроенный микропроцессорный модуль управления, локальный сбор и отображение данных являются стандартной комплектацией.
  • Электрический отсек имеет отдельную конструкцию для отвода тепла, реализовано отделение от теплового излучения полости котла.
  • Расширенные подключения интерфейсов предусмотрены для организации работы нескольких аппаратов в составе одной установки.

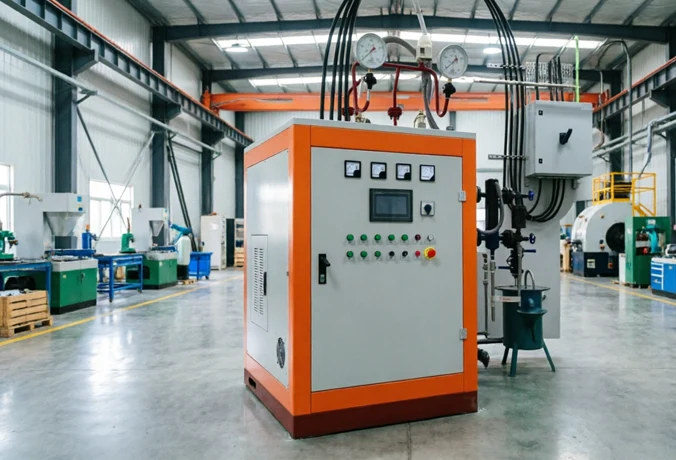

Эксплуатационные характеристики котла LDR

Эксплуатационные характеристики

  • Нагреватели изготовлены из нержавеющей стали с развитой поверхностью теплообмена.
  • Оборудование допускает работу при пониженной нагрузке, минимальный режим составляет 30 % от номинальной мощности.
  • Работа агрегата проходит при низком уровне шума, без образования продуктов сгорания.
  • Компактная конструкция в сборе упрощает транспортировку до объекта.
  • Автоматизированный цикл позволяет эксплуатировать котел без постоянного присутствия обслуживающего персонала.

Все конструктивные узлы вертикального электрического котла серии LDR изготавливаются по промышленным производственным нормам. Выбор материалов и технология обработки деталей выполняются по требованиям, предъявляемым к длительной повседневной эксплуатации.

Особенности работы и узлов котлов LDR

Рассмотрим дополнительные эксплуатационные преимущества данного котла. Здесь приведены сведения об электронагревательных устройствах, используемых деталях, теплоизоляции и режимах работы паровых котлов серии LDR.

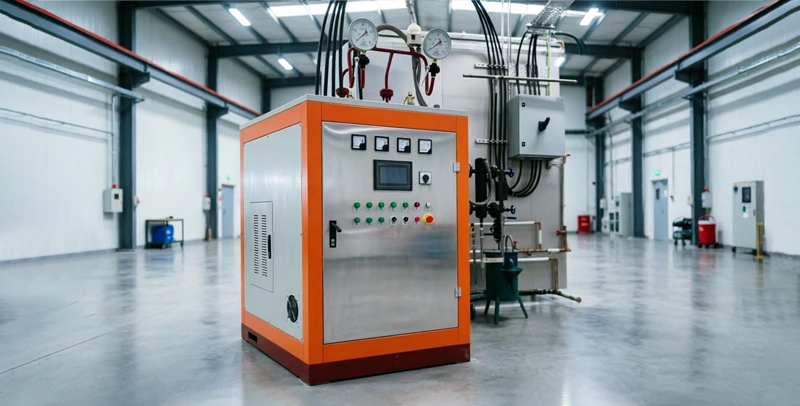

Вертикальный электрический котел LDR моноблочное исполнение
Вертикальный электрический котел LDR (моноблочное исполнение)

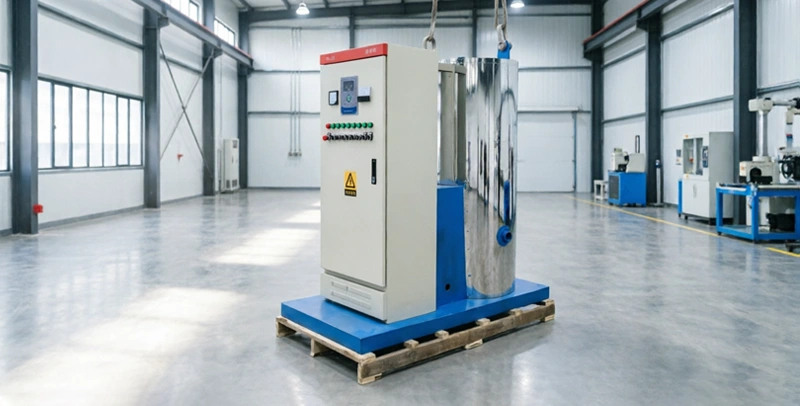

Вертикальный электрический котел LDR раздельное исполнение
Вертикальный электрический котел LDR (раздельное исполнение)

Электронагревательные элементы

Нагреватели состоят из бесшовной трубы, нагревательной проволоки и наполнителя из высокочистого оксида магния. Конструкция рассчитана на низкую поверхностную нагрузку, отмечается равномерным теплоотводом и химической стойкостью. Элементы закреплены по фланцевой схеме.

Комплектующие изделия

В котле применяются комплектующие от отечественных и зарубежных производителей. Все компоненты проходят испытания перед сборкой оборудования.

Теплоизоляция и внешний корпус

Корпус покрыт теплоизоляционными материалами для снижения тепловых потерь. Наружная обшивка выполнена из окрашенных листов с защитой от коррозии.

Эксплуатационные показатели

При работе оборудования отсутствуют продукты сгорания, уровень шума во время работы остается невысоким.

Технические характеристики оборудования серии LDR

Параметры производительности и габариты вертикальных электрических паровых котлов серии LDR сформированы по условиям стандартного проектного режима, все данные приводятся исключительно для ознакомления.

Модель Номинальная производительность по пару (т/ч) Номинальное рабочее давление (МПа) Номинальная температура пара (°C) Тепловой КПД (%) Габаритные размеры (мм) Справочная масса (кг)
LDR0.1‑0.4 0.1 0.4 151 99 900×2200 615
LDR0.2‑0.4 0.2 0.4 151 99 1000×2500 750
LDR0.3‑0.4 0.3 0.4 151 99 1100×2600 920
LDR0.4‑0.4 0.4 0.4 151 99 1200×3000 1100
LDR0.5‑0.4/0.7 0.5 0.4/0.7 151/170 99 1200×3200 1350
LDR0.7‑0.4/0.7 0.7 0.4/0.7 151/170 99 1300×3500 1800

Примечание: Представленные данные основаны на проектных расчетах. При расхождениях или корректировках конфигурации приоритет имеют оригинальные рабочие чертежи.

Сферы применения вертикальных электрических котлов LDR

Вертикальные электрические паровые котлы имеют высокий КПД благодаря погружным нагревательным элементам и качественной теплоизоляции, что сводит тепловые потери к минимуму. Благодаря точным инженерным расчетам оборудование быстро выходит на рабочее давление. Используются электронагреватели с низкой поверхностной нагрузкой, прошедшие испытания на гидравлическое и электрическое напряжение. Котел готов к работе сразу после подключения к воде и электросети. Высокий КПД до 99 %, бесшумная работа и отсутствие выбросов делают оборудование экологически безопасным для широкого спектра промышленных задач.

Биохимическая промышленность

Стерилизация медицинского оборудования, экстракция и переработка эфирных масел и химического сырья.

Пищевая промышленность

Термостатирование и варка продуктов, виноделие, производство рисовых лепешек и рисовой лапши, работа с паровыми котлами‑прослойками.

Упаковочная отрасль

Работа запайщиков, этикетировочных машин, гофроагрегатов, прессового оборудования, обработка посуды и другое технологическое оборудование.

Гостиничный и торговый сектор

Обеспечение горячего водоснабжения для душа и санитарных помещений, отопление помещений.

Отрасль стирки и текстильной промышленности

Эксплуатация гладильных машин, сушильных агрегатов, шлихтовальных, красильных и термостабилизирующих установок, текстильного оборудования.

Монтаж, эксплуатация и ТО электрических котлов серии LDR

Комплектная поставка котлов LDR
Комплект узлов котла LDR перед отгрузкой

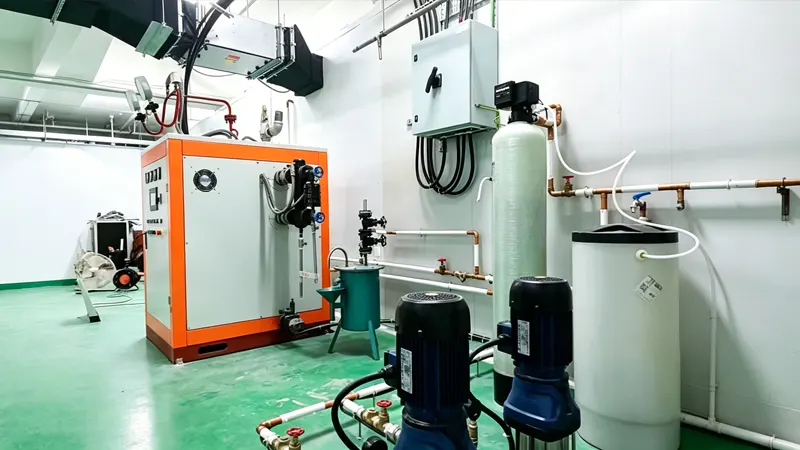

Монтаж и ввод в эксплуатацию котла LDR
Объектовый монтаж оборудования серии LDR

Вертикальная компоновка и заводская предсборка узлов определяют особенности монтажа, эксплуатации и обслуживания котлов LDR. Оборудование адаптировано для быстрого монтажа на стандартных площадках, имеет унифицированную систему управления и регламентированный перечень плановых сервисных работ.

Особенности и условия монтажа оборудования

Конструкция котлов LDR не требует сложной подготовки площадки и отдельного помещения под котельную, монтаж выполняется на обычных подготовленных участках.

  • Требования к месту установки: Котел устанавливается на ровную, жесткую поверхность, способную выдерживать вес оборудования. Отдельное котельное помещение не требуется, что позволяет размещать оборудование на ограниченных по площади производственных площадях.
  • Заводская предсборка узлов: Основные конструктивные и функциональные блоки поставляются в готовом собранном виде. На объекте выполняется только фиксация корпуса, подключение электропитания, водопроводных и паровых коммуникаций, что сокращает сроки монтажных работ.
  • Стандартные параметры электроподключения: Оборудование рассчитано на трехфазную сеть 380В/50Гц. Номинальная мощность трансформатора и вводной защитной аппаратуры подбирается под суммарную мощность котла. Электрический щит управления размещается в безопасной близости от агрегата.
  • Отсутствие вспомогательных систем: Электрический принцип работы не требует монтажа дымоходных трактов, вентиляционных систем для продуктов горения и площадей для хранения топливных материалов.
Стандартный регламент эксплуатации

Все рабочие процессы котла контролируются интегрированной PLC-системой, которая объединяет режимы работы, отображение параметров и штатные функции защиты в единую автоматизированную систему управления.

  • Интеллектуальная панель управления: Встроенный микропроцессорный блок отображает в реальном времени уровень воды, температурные и давлений показатели, а также фиксирует состояние защитных систем. Предусмотрено переключение языкового интерфейса для удобства эксплуатации.
  • Два универсальных рабочих режима: Автоматический режим предназначен для постоянной штатной работы оборудования по заданным параметрам. Ручной режим используется исключительно при наладке, диагностике и проведении технических работ.
  • Простой алгоритм управления: Основные операции запуска и остановки выполняются кнопочным управлением с визуальной индикацией состояния. Работа с оборудованием осуществляется по стандартному регламенту без необходимости узкоспециальной подготовки персонала.
  • Комплексная система контроля параметров: Оборудование оснащено системами отслеживания ключевых рабочих показателей. При выходе параметров за допустимые пределы активируются стандартные алгоритмы защиты оборудования от нештатных режимов.
Плановое техническое обслуживание

Благодаря модульной конструкции нагревательных элементов и стандартным рабочим параметрам, обслуживание котла сводится к регулярным плановым процедурам, без сложных ремонтных мероприятий.

  • Еженедельная продувка корпуса: Процедура направлена на удаление механических осадков и отложений, скапливающихся в нижней части сосуда в процессе эксплуатации при взаимодействии воды и пара.
  • Модульная замена нагревательных блоков: Трубчатые нагреватели имеют независимое фланцевое крепление. Диагностика, демонтаж и замена отдельных модулей производятся без полной остановки всего котельного оборудования.
  • Ежемесячная комплексная диагностика: В регламент входит очистка нагревательных элементов от накипи, проверка надежности электрических контактов, фланцевых и сварных соединений, а также контроль работоспособности системы управления.
  • Консервация при длительном простое: Для долгосрочного хранения оборудования без эксплуатации предусмотрены сухой и влажный метод консервации, выбираемые в зависимости от условий помещения.
  • Регламент сервисных работ: При эксплуатации в штатном режиме достаточно ежемесячной плановой проверки состояния основных узлов и систем управления оборудованием.

Все монтажные и сервисные процедуры для котлов серии LDR выполняются по действующим промышленным нормам для электрических паровых агрегатов. Конструктивные особенности оборудования формируют стандартный, понятный регламент монтажа, эксплуатации и планового обслуживания на весь период эксплуатации.

Сравнение электрических котлов LDR и WDR

Серии вертикальных электрических паровых котлов LDR и горизонтальных электрических паровых котлов WDR являются продуктами собственной разработки и производства завода Синли. Обе модели работают на электрическом нагреве, отличаются конструктивным исполнением, диапазоном производительности, занимаемой площадью и условиями эксплуатации. Приведенные данные используются для ориентации при подборе оборудования.

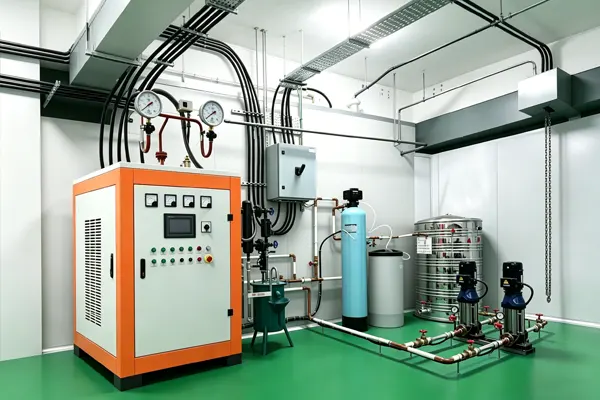

Вертикальный электрический котел LDR Вертикальный электрический котел LDR
VS

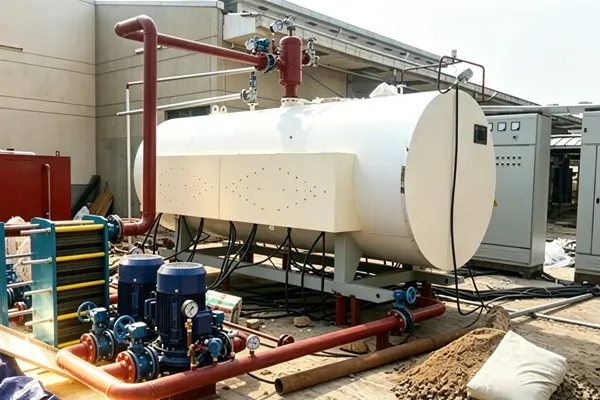

Горизонтальный электрический котел WDR Горизонтальный электрический котел WDR
Электрический котел LDR (вертикальный) Электрический котел WDR (горизонтальный)
Конструктивное исполнение Вертикальная компоновка, компактные габариты по площади пола Горизонтальная компоновка, требует большей площади для размещения
Производительность по пару 0,1–0,7 т/ч, под объекты с небольшим расходом пара 1–2 т/ч, под объекты со средним расходом пара
Рабочее давление Два варианта исполнения на 0,4 МПа и 0,7 МПа Стандартное исполнение на 0,7 МПа
Расположение нагревательных элементов Нагреватели размещаются внутри сосуда под давлением Нагреватели установлены в верхней части корпуса оборудования
Условия для размещения Требует небольшой площади, подходит для размещения в тесных производственных помещениях Требует значительной площади, ориентирован для установки в отдельных котельных помещениях
Сферы применения Лаборатории, небольшие производственные цеха, предприятия пищевой отрасли Промышленные технологические линии, текстильные производства, крупные пищевые предприятия

Сравнительные данные составлены по фактическим конфигурациям оборудования и приводятся исключительно для ориентации при подборе модели. Модель LDR рассматривают при небольшом расходе пара, ограниченной площади для монтажа и периодическом режиме работы. Модель WDR рассматривают при среднем расходе пара и непрерывном цикле промышленной эксплуатации. При сложностях с выбором модели направьте данные о требуемой производительности по пару, рабочем давлении и параметрах площадки, мы подготовим информационные материалы и коммерческое предложение.
