Термомасляный котёл YLW — промышленное тепловое оборудование с жидкостным теплообменом. В основе работы лежит замкнутая циркуляция теплоносителя — термомасла. Циркуляционный насос перемещает жидкость. Теплоноситель поглощает тепло в зоне нагрева, передаёт его технологическому оборудованию и возвращается для повторного нагрева.
Установка YLW выдерживает нагрев среды до 350 °C при рабочем давлении 1,1 МПа. В рабочем контуре термомасло сохраняет жидкое агрегатное состояние, без образования пара и резких скачков параметров. Такое строение поддерживает стабильный тепловой режим и создаёт мягкие условия для всех узлов оборудования.
Комплектация котла формируется индивидуально под условия каждого производства. При подборе специалисты анализируют технологические задачи и ограничения существующей площадки.
Какая номинальная тепловая мощность и требуемый температурный режим технологических линий?
Габаритные ограничения монтажной зоны и суточный график работы предприятия?
Котёл YLW оснащён увеличенной топочной камерой и многоярусными поверхностями нагрева. Герметичный замкнутый контур циркуляции теплоносителя удерживает тепло внутри системы и обеспечивает равномерную теплопередачу на протяжении всего рабочего цикла. Конструкция создаётся с учётом действующих норм промышленной безопасности для оборудования длительной эксплуатации.
Далее представлены конструктивные особенности, технические параметры и проектные решения, позволяющие оценить совместимость котла с разными форматами производственных процессов.
Котлы серии YLW рассчитаны на продолжительную непрерывную работу в интенсивных производственных условиях. Замкнутая система циркуляции термомасла передаёт тепло технологическим процессам с поддержанием постоянных температурных режимов.
1
2
3
4
5
6
7
8
9
10
11
Ключевые характеристики серии YLW. При проектировании инженеры уделяют внимание безопасности эксплуатации, высокому КПД и возможности использования разных видов твёрдого топлива. Котлы подходят для организации теплоснабжения крупных промышленных объектов.

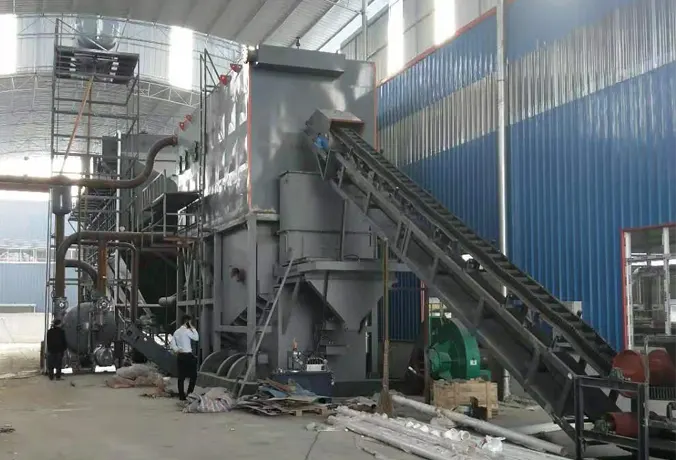

Котлы серии YLW рассчитаны на работу с разным твёрдым топливом: каменный уголь, антрацит, биопеллеты, древесные опилки, солома, рисовая шелуха.
Модели YLW подготовлены для эксплуатации с видами биотоплива, распространёнными в русскоязычных регионах. Работа при пониженном давлении создаёт мягкие условия для всех конструктивных элементов. Форма топочной камеры формирует пространство для полноценного сжигания топлива с учётом его физических характеристик.

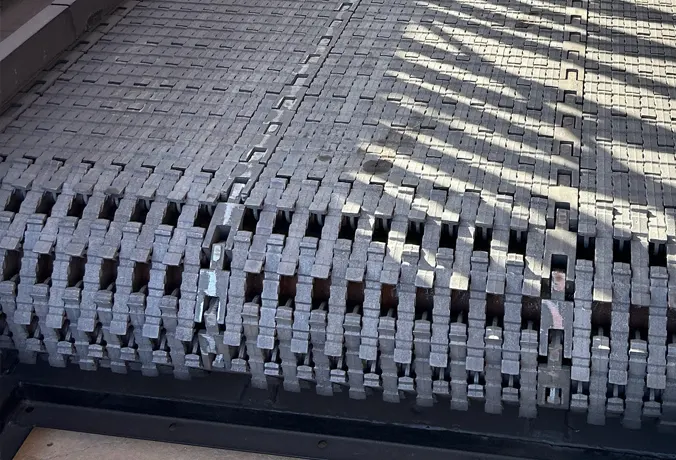

Котёл оснащён автоматической цепной решёткой для непрерывной подачи топлива. Просторная топочная камера вместе с передним и задним сводом создаёт пространство для полноценного сжигания горючего.
Конструкция сокращает объём ручного обслуживания, снижает нагрузку на персонал и поддерживает стабильную теплопроизводительность при умеренных эксплуатационных расходах.

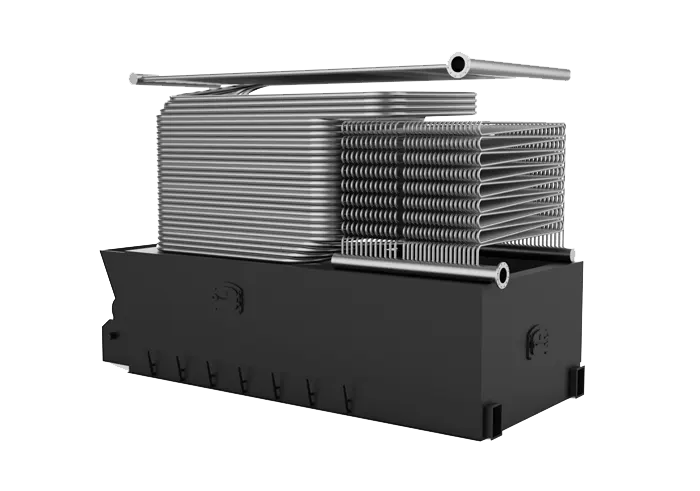

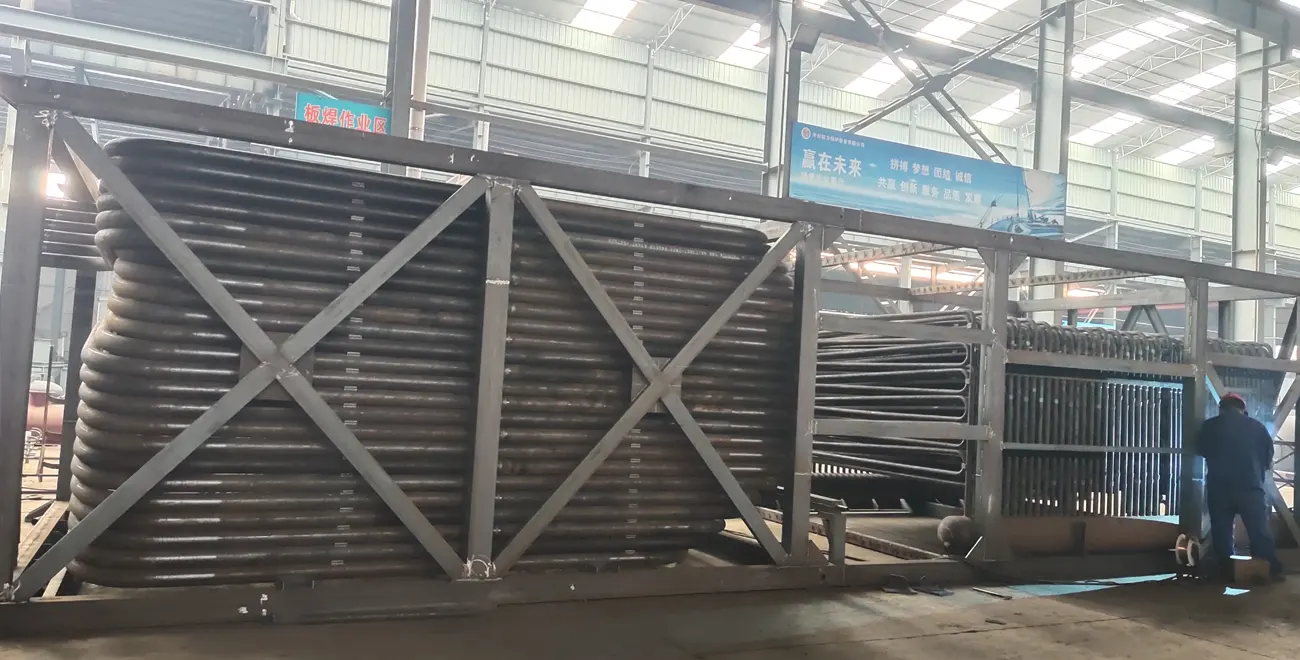

Котёл имеет развитую зону теплообмена. Зона радиационного нагрева выполнена в виде прямоугольных змеевиков, конвективная часть состоит из змеевидных труб.
При выборе такой схемы учтены задачи эффективного теплообмена, равномерной отдачи тепла и мягкие температурные режимы для металла при длительной работе на высоких температурах.

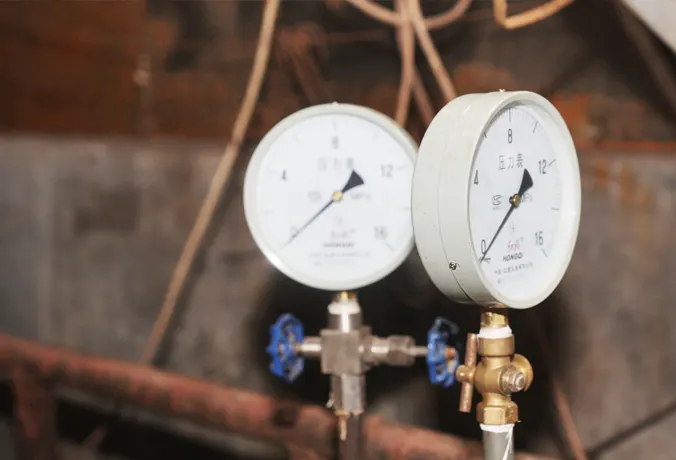

Котёл YLW комплектуется системой автоматизации, отвечающей за регулировку температурных параметров и набор защитных механизмов. Высокий уровень автоматизации снимает требование постоянного присутствия оператора рядом с оборудованием.
Сравнение с паровыми установками и электрическими нагревателями демонстрирует разницу в расходе энергоресурсов. Правильно настроенный режим работы поддерживает умеренные затраты на эксплуатацию производства.
Ниже представлены стандартные характеристики котлов серии YLW на термомасле. Все сведения носят справочный характер. Конкретные значения фиксируются окончательными рабочими чертежами проекта.
| Модель | Номинальная тепловая мощность (кВт) | Расчётное давление (МПа) | Максимальная рабочая температура (°C) | КПД (%) | Габариты для транспортировки (м) | Масса для транспортировки (т) |
| YLW-1400MA | 1400 | 1,1 | ≤350 | 75 | 4,12×1,9×2,9 | 14 |
| YLW-1800MA | 1800 | 1,1 | ≤350 | 78 | 4,4×2,4×3 | 20 |
| YLW-2400MA | 2400 | 1,1 | ≤350 | 78 | 5,6×2,48×3,24 | 25 |
| YLW-3000MA | 3000 | 1,1 | ≤350 | 78 | 6×2,65×3,24 | 30 |
| YLW-3500MA | 3500 | 1,1 | ≤350 | 78 | 6,4×2,77×3,47 | 35 |
| YLW-4200MA | 4200 | 1,1 | ≤350 | 78 | 6,9×2,82×3,47 | 40 |
| YLW-4700MA | 4700 | 1,1 | ≤350 | 78 | 7,68×2,98×3,71 | 44 |
| YLW-6000MA | 6000 | 1,1 | ≤350 | 81 | 7,9×3,2×3,47 | 48 |
| YLW-7000MA | 7000 | 1,1 | ≤350 | 81 | 8,4×3,3×3,47 | 50 |
| YLW-10000MA | 10000 | 1,1 | ≤350 | 81 | 9,2×3,3×3,55 | 70 |
| YLW-12000MA | 12000 | 1,1 | ≤350 | 85 | 12,6×3,82×3,63 | 142 |
| Примечание: технические характеристики корректируются согласно проектному решению. Данные таблицы имеют справочное назначение. | ||||||

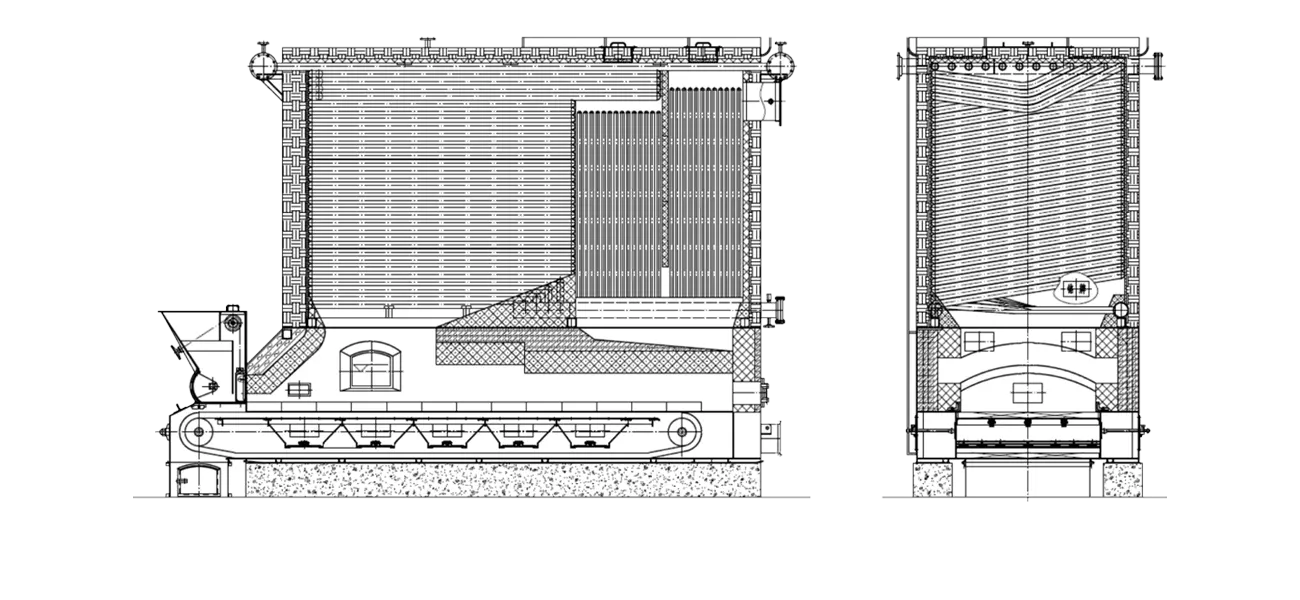

Термомасляный котёл YLW — продольный и поперечный разрез
Разрезной чертеж демонстрирует расположение поверхностей нагрева и отдельных зон горения внутри котла YLW.

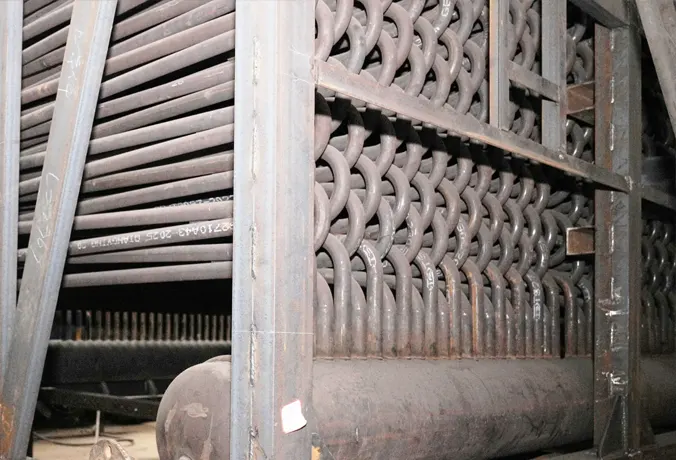

Оптимизированное расположение радиационных поверхностей нагрева
Ограничивает вынос зольных частиц потоком дымовых газов внутри топки
Скорость движения решётки подбирается под характеристики используемого топлива
Создаёт условия для полноценного сжигания поступающего горючего
Предусмотрены варианты исполнения под разные виды топлива
Формирует пространство для полного сжигания топлива
Конвективные поверхности нагрева с неподвижной системой опор
Конструкция поддерживает большой ресурс работы оборудования
Перегородка потоков дымовых газов рядом с конвективными поверхностями нагрева
Разделяет траектории движения горячих газов внутри корпуса котла
Удобный доступ для очистки от зольных отложений
Упрощает плановое обслуживание и очистку внутренних полостей
При проектировании учтены множество эксплуатационных нюансов. Модульное внутреннее строение разделяет высокотемпературную зону горения и зоны теплообмена. Все поверхности нагрева работают при мягких нагрузках, скорость образования зольных отложений снижается. Расчётный ресурс котлов составляет 15 лет. Своевременное регулярное техническое обслуживание позволяет эксплуатировать установку дольше расчётного срока.

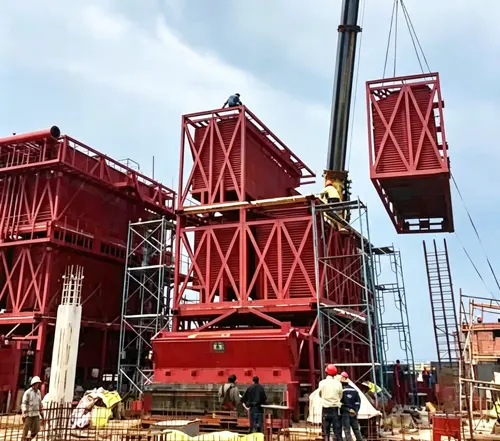

Котлы YLW востребованы во многих отраслях промышленности. Оборудование предназначено для организации высокотемпературного нагрева технологических процессов, работает на разных видах твёрдого топлива и адаптируется под условия конкретного производства.
Особенности конструкции позволяют эксплуатировать котёл при постоянной нагрузке на производстве. Работа при пониженном давлении создаёт мягкие условия для всех рабочих узлов. Возможность перехода между разными видами твёрдого топлива даёт предприятию гибкость при формировании рабочего режима и влияет на размер текущих эксплуатационных расходов.
Выбор модели термомасляного котла YLW строится на анализе фактических тепловых потребностей и ограничений монтажной площадки.
Расчёт строится на основе фактического расхода тепла технологических линий и графика суточной работы.
Тип доступного топлива, влажность и зольность формируют требования к конструкции топки и колосниковой решётки.
Заданные параметры контура определяют выбор марок стали и комплектующих котла.
Размеры свободного пространства, подъездные пути и высота помещения учитываются при выборе габаритов установки.
Форма топки и схема подачи воздуха адаптируются под выбранный вид твёрдого топлива.
Доступны решения от ручного контроля до полной автоматизации и дистанционного мониторинга.
В состав комплектации могут входить расширительные баки, фильтры и уплотнительные элементы под задачи производства.
Оборудование для очистки отходящих газов подбирается согласно экологическим нормам региона эксплуатации.
Термомасляные котлы YLW эксплуатируются на предприятиях разных отраслей во многих стран для организации высокотемпературного нагрева технологических процессов.
«Оборудование работает для производства смол. Температурные показатели остаются стабильными, что важно для качества выпускаемой продукции. В нашем регионе биопеллеты доступны по выгодной цене, расходы на топливо оказались примерно на 30% ниже по сравнению с предыдущей установкой. Обслуживание не требует больших усилий, оператору достаточно десяти минут планового осмотра в сутки.»
«Мы используем в качестве топлива отходы собственного производства древесины вместе с углём. Котёл стабильно работает на обоих видах горючего. Тепло равномерно распределяется по прессам для фанеры, объём брака стал меньше. Установка разместилась в существующей котельной, дополнительные строительные работы не потребовались.»
«Процесс работы с асфальтом требует постоянного температурного режима, оборудование работает круглосуточно. Старая установка регулярно требовала остановок, новая функционирует без перебоев. Режим при пониженном давлении является важным преимуществом; проверка службой техбезопасности прошла успешно, дополнительная модернизация не потребовалась.»

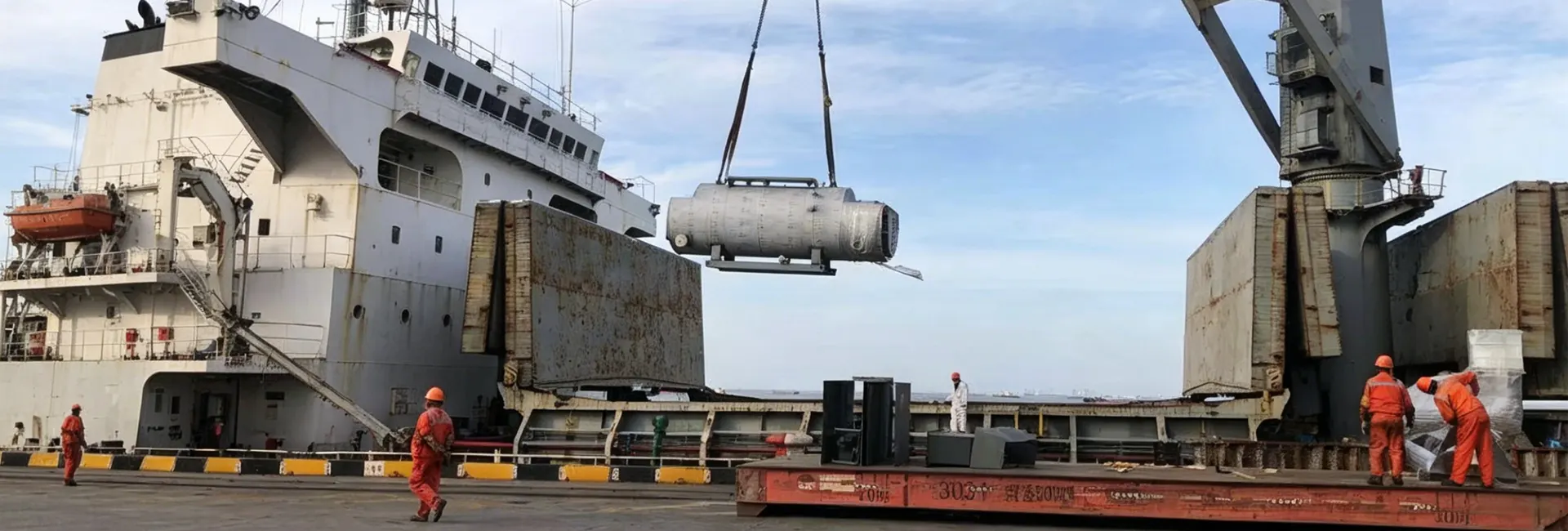

Перечень услуг включает монтаж, сопровождение эксплуатации, техническое обслуживание и поставку запасных частей для термомасляных котельных комплексов.
Проект разрабатывается с учётом вида топлива, размеров площадки, требуемой температуры и графика работы производства. Компоновка подбирается под реальные условия объекта.
Специалисты осуществляют монтаж на объекте, прокладку трубопроводов, электромонтаж и комплексные испытания оборудования перед вводом в эксплуатацию.
Проводим инструктаж по безопасной работе, порядку плановых осмотров, стандартным режимам эксплуатации и способам устранения простых неисправностей на месте.
Инженеры предоставляют удалённые консультации при поиске причин неисправностей, помогают сократить время простоев производственных линий.
Плановые проверки включают осмотр топочной камеры, очистку поверхностей нагрева, калибровку автоматики и замену изнашиваемых деталей.
Оригинальные комплектующие доступны для заказа в разных регионах. Детали производятся под соответствующие модели котлов для эксплуатации оборудования.
Вы ознакомились с перечнем услуг, техническими возможностями и реализованными проектами. Наши специалисты подберут подходящее оборудование под задачи вашего производства.
