Газомазутный котёл серии WNS — теплооборудование промышленного назначения с системой автоматического управления. Горизонтальный газотрубный агрегат полной заводской сборки выполнен по классической трёхходовой схеме с конструкцией мокрой задней камеры.
Конструкция имеет компактные габариты, рассчитана на переменные нагрузки и предъявляет невысокие требования к качеству питательной воды. Герметичное исполнение увеличивает площадь лучистого теплообмена и способствует увеличению проектного КПД установки.
Оборудование находит применение в текстильной, пищевой, фармацевтической, химической, швейной и деревообрабатывающей отраслях, а также для централизованного отопления производственных корпусов, гостиниц, больниц и коммерческих объектов.
Для подбора подходящей модификации предлагаем рассмотреть параметры вашего объекта.
-
Какой вид топлива планируется использовать для котла?
-
Какая производительность по пару и рабочее давление требуются для вашего проекта?
-
Каковы особенности площадки и ограничения по монтажному пространству?
В конструкции котлов WNS реализованы современные решения по организации горения и элементы интеллектуального управления. Оборудование может адаптироваться под условия различных промышленных объектов. Далее представлены подробные технические характеристики модели.
Котёл серии WNS – газомазутный паровой котёл для промышленного теплоснабжения

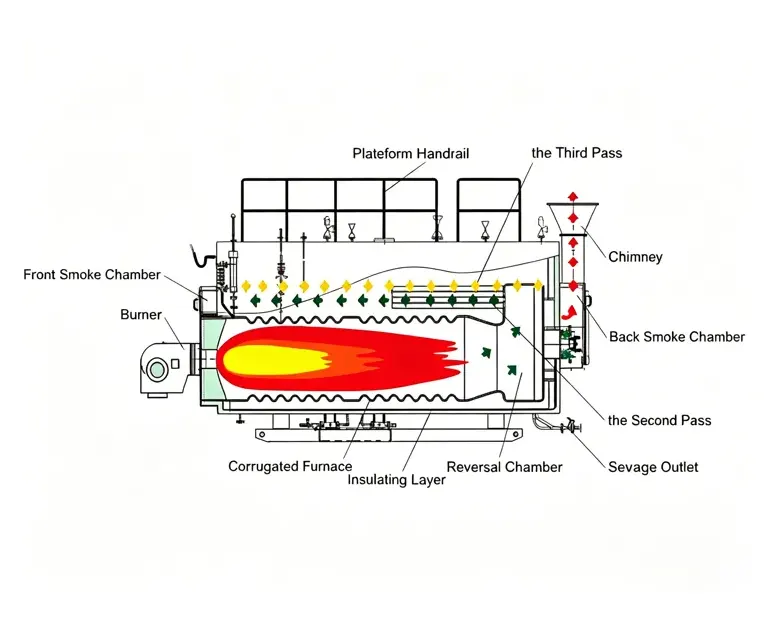

Данная модель имеет трёхходовую систему движения дымовых газов. Далее мы подробно разберём, как происходит теплообмен внутри котла.

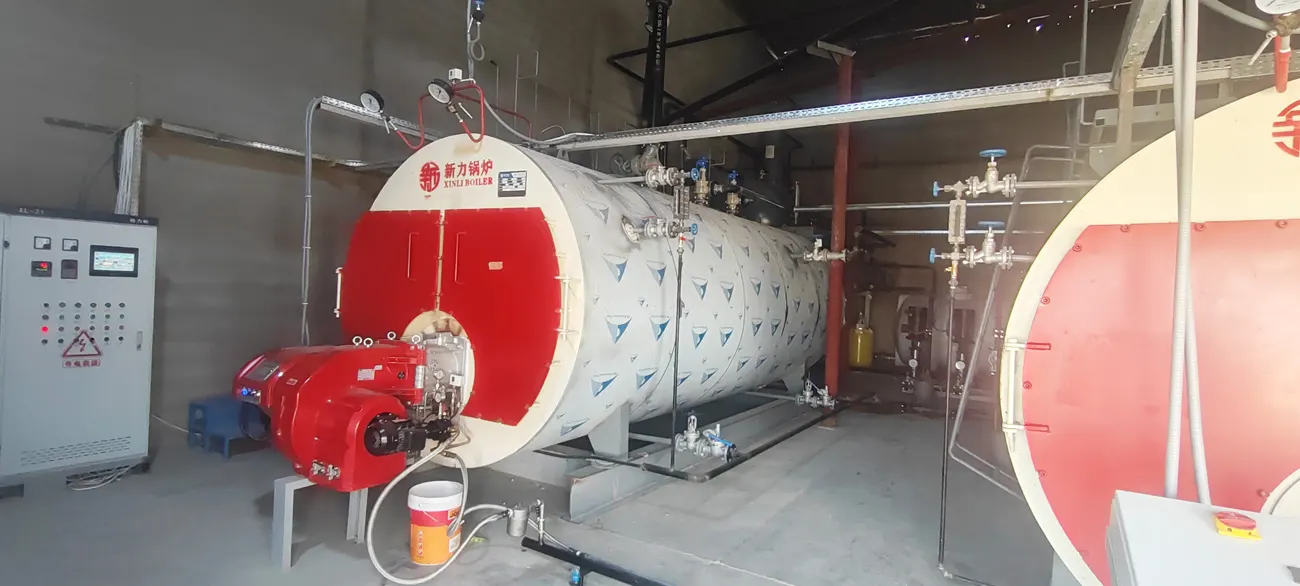

Технические особенности
Качественное сжигание топлива
Котёл оснащён горелкой зарубежного известного бренда, конструкция которой способствует максимально полному сжиганию топлива, снижению вредных выбросов и плавной работе оборудования с пониженным уровнем шума.
Увеличенная топочная камера
Оборудование оснащено горизонтальной трёхходовой конструкцией с крупной волнистой топочной камерой. Большой внутренний объём камеры создаёт достаточное пространство для качественного сжигания топлива и формирует развитую зону лучистого теплообмена по проектной схеме.
Многоуровневая система безопасности
На задней части котла установлено взрыворазрядное устройство. Оно предназначено для своевременного сброса избыточного давления при нештатных ситуациях в топочной камере и возвращается в рабочее положение в автоматическом режиме.
Эффективная теплоизоляция корпуса
Наружная часть котла утеплена 8-сантиметровыми алюмосиликатными плитами. Данный материал уменьшает тепловые потери через обшивку корпуса в соответствии с проектными параметрами.
Полная автоматическая защита
Система управления оборудована комплексом блокировочных и защитных функций, включающих контроль уровня воды, рабочего давления, температурного режима, утечки газа, погасания пламени, электрических утечек и перегрузки электродвигателей.
Встроенный экономайзер
Конструкция котла предусматривает установку экономайзера, который утилизирует остаточное тепло дымовых газов и снижает температуру отходящих выбросов. Проектный КПД агрегата достигает 98% в расчётном режиме эксплуатации.
Надёжное уплотнение дымовых камер
Передняя и задняя дымовые камеры имеют удобную двойную дверную конструкцию для обслуживания. Применяемая многоступенчатая лабиринтная уплотнительная система со специальным эластичным материалом минимизирует риск просачивания дымовых газов.

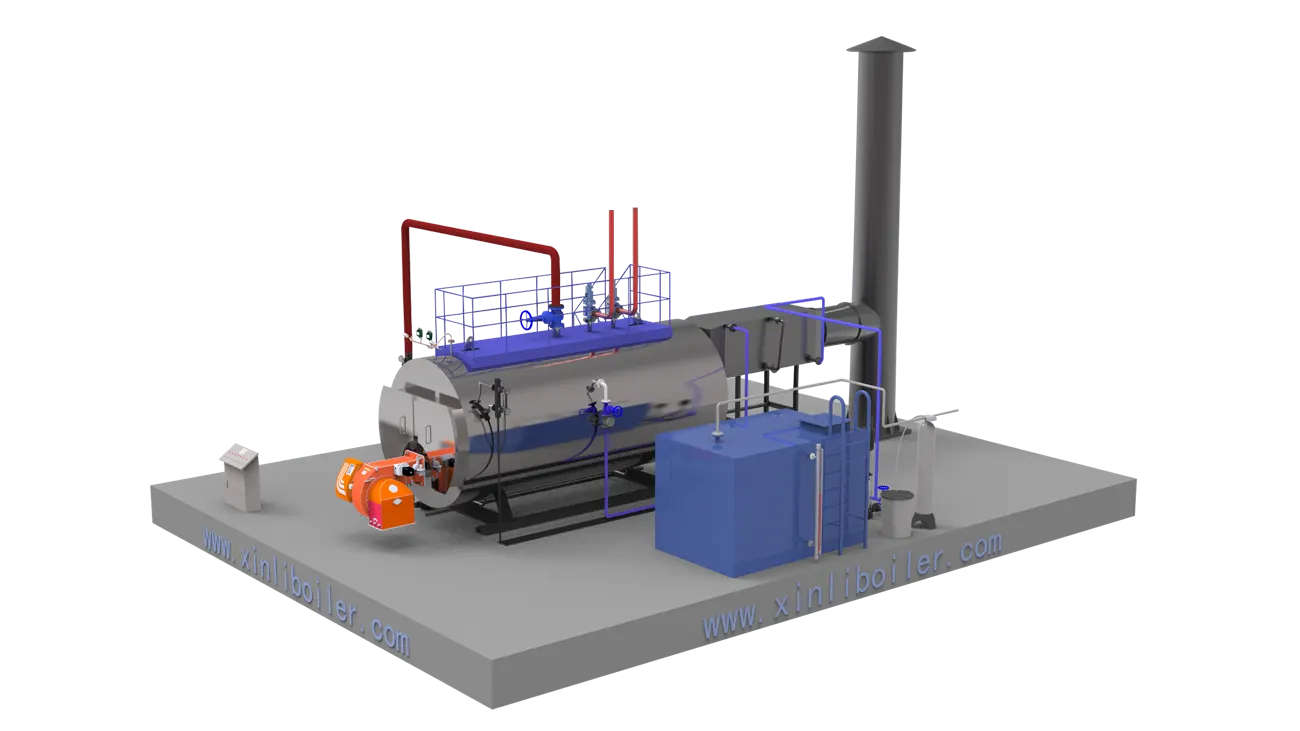

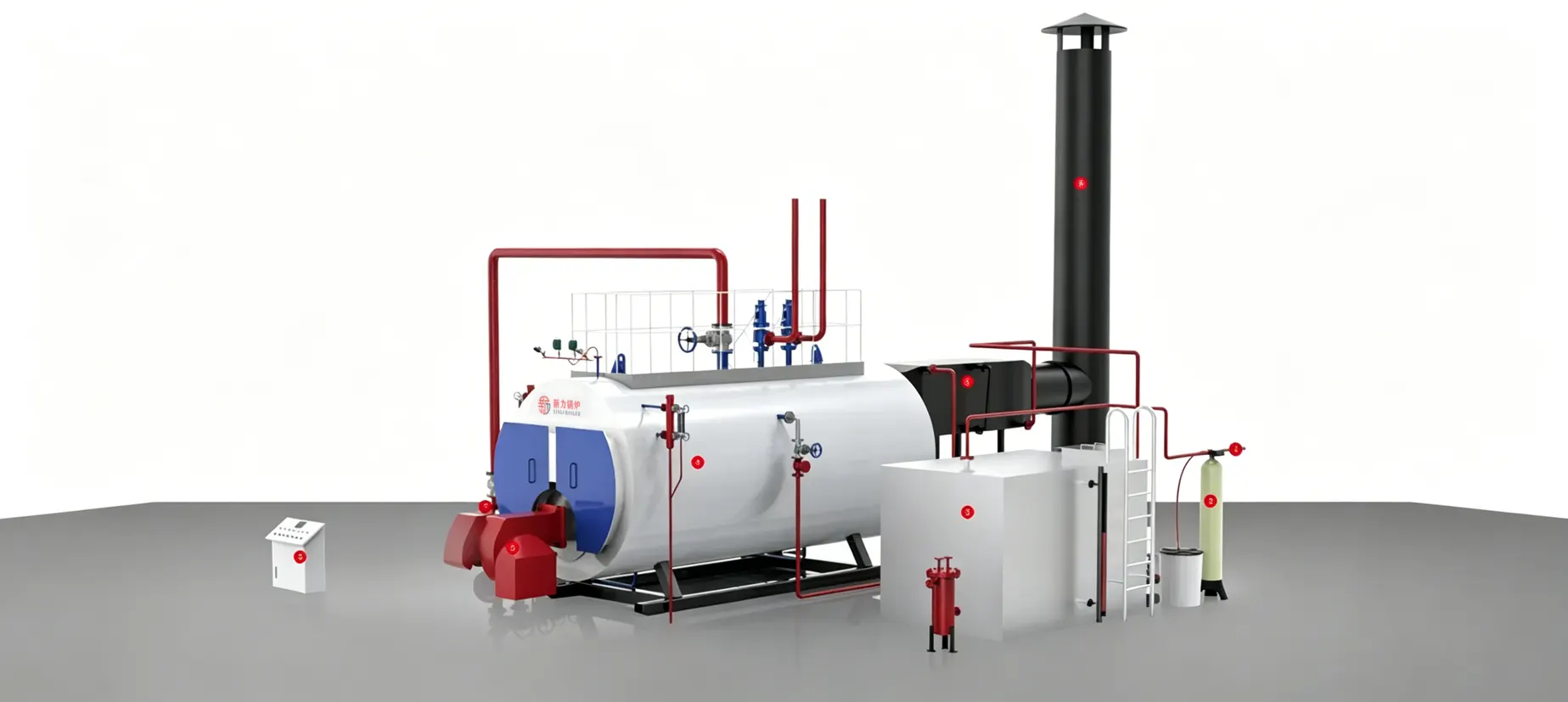

Схема системы котла WNS
1 Источник воды
2 Водоподготовка
3 Водяной бак
4 Газомазутный котёл серии WNS
5 Горелка
6 Экономайзер
7 Паровой коллектор
8 Дымовая труба
9 Электрический шкаф управления
1
2
3
4
5
6
7
8
9
Технические параметры
Ниже приведены характеристики котлов серии WNS на газе и лёгком топливе. Все значения представлены для ознакомления.
Паровой котёл
Водогрейный котёл
| Модель | Номинальная паропроизводительность (т/ч) | Номинальное давление (МПа) | Номинальная температура пара (℃) | Температура питательной воды (℃) | КПД (%) | Габариты наибольшей транспортируемой части (м) | Масса наибольшей транспортируемой части (т) |
| WNS1-0.7/1.0-Y(Q) | 1 | 0.7/1.0 | 170/184 | 20 | >90 | 3.6×2.0×2.0 | 4 |
| WNS1.5-1.0-Y(Q) | 1.5 | 1.0 | 184 | 20 | >90 | 3.8×2.0×2.0 | 4.5 |
| WNS2-1.0/1.25-Y(Q) | 2 | 1.0/1.25 | 184/194 | 20 | >90.2 | 4.86×2.5×2.46 | 8.5 |
| WNS3-1.0/1.25-Y(Q) | 3 | 1.0/1.25 | 184/194 | 20 | >90.5 | 5.3×2.5×2.5 | 8.9 |
| WNS4-1.0/1.25-Y(Q) | 4 | 1.0/1.25 | 194 | 20 | >91 | 5.09×2.72×2.68 | 13.3 |
| WNS5-1.25-Y(Q) | 5 | 1.25 | 194 | 20 | >91 | 6.3×2.9×2.8 | 14.3 |
| WNS6-1.0/1.25-Y(Q) | 6 | 1.25/1.6 | 184/194 | 20 | >91.56 | 5.71×3.16×3.09 | 19.5 |
| WNS8-1.0/1.25-Y(Q) | 8 | 1.25/1.6 | 194/204 | 20 | >92.01 | 6.55×3.2×3.42 | 26 |
| WNS10-1.25/1.6-Y(Q) | 10 | 1.25/1.6 | 194/204 | 20 | >92.5 | 6.55×3.2×3.42 | 30 |
| WNS15-1.25/1.6-Y(Q) | 15 | 1.25/1.6 | 194/204 | 20 | >90 | 8.73×3.74×3.51 | 34.7 |
| WNS20-1.25/1.6-Y(Q) | 20 | 1.25/1.6 | 194/204 | 20 | >92 | 10×3.6×4.0 | 46 |
| Примечание: Все параметры приведены для ознакомления, окончательные данные принимаются по рабочим чертежам. | |||||||
| Модель | Номинальная мощность (МВт) | Номинальное давление (МПа) | Температура подающей воды (℃) | Температура обратной воды (℃) | Расход лёгкого нефтяного топлива (кг/ч) | Расход городского газа (нм³/ч) | Габариты наибольшей транспортируемой части (м) | Масса наибольшей транспортируемой части (т) |
| CWNS0.35-85/65-Y(Q) | 0.35 | Атмосферное давление | 85 | 65 | 32.5 | 83.6 | 1.96×9.2×1.25 | 1.28 |
| CWNS0.58-85/65-Y(Q) | 0.58 | Атмосферное давление | 85 | 65 | 53.8 | 138.6 | 2.67×1.12×1.48 | 1.9 |
| CWNS1.05-85/65-Y(Q) | 1.05 | Атмосферное давление | 85 | 65 | 97.4 | 250.8 | 2.93×1.36×1.76 | 2.9 |
| WNS 1.05-95/70-Y(Q) | 1.05 | 0.7 | 95 | 70 | 119.4 | 253.7 | 3.5×1.8×2.05 | 3.4 |
| CWNS1.4-85/65-Y(Q) | 1.4 | Атмосферное давление | 85 | 65 | 129.9 | 334.4 | 3.3×1.47×1.89 | 3.75 |
| CWNS1.75-85/65-Y(Q) | 1.75 | Атмосферное давление | 85 | 65 | 162.4 | 418.1 | 3.53×1.58×2.01 | 3.95 |
| WNS1.75-95/70-Y(Q) | 1.75 | 1.0 | 95 | 70 | 198.9 | 422.8 | 4.5×1.95×2.3 | 4.8 |
| CWNS2.1-85/65-Y(Q) | 2.1 | Атмосферное давление | 85 | 65 | 194.8 | 501.7 | 3.8×1.68×2.11 | 4.95 |
| WNS2.1-95/70-Y(Q) | 2.1 | 1.0 | 95 | 70 | 238.7 | 507.3 | 4.8×2×2.5 | 6.68 |
| WNS4.2-95/70-Y(Q) | 4.2 | 1.0 | 95 | 70 | 477.5 | 1014.6 | 7.85×2.75×3.46 | 12.4 |
| WNS7-95/70-Y(Q) | 7 | 1.0 | 95 | 70 | 795.8 | 1691 | 8.6×3.77×4.15 | 15.3 |
| Примечание: 1. Все параметры приведены для ознакомления, окончательные данные принимаются по рабочим чертежам. 2. Значения рассчитаны при низшей теплоте сгорания лёгкого нефтяного топлива 10300 ккал/кг и городского газа 4000 ккал/нм³. |
||||||||
Конструктивные особенности и ключевые узлы котла WNS

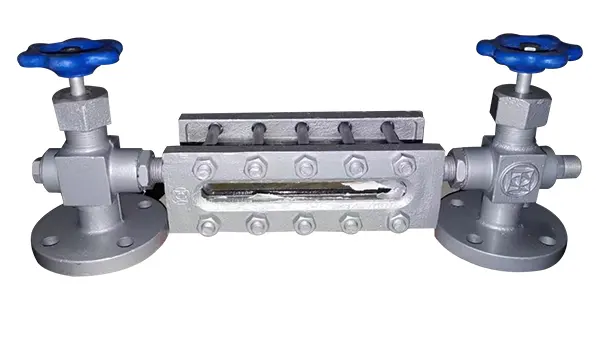

Указатель уровня воды – точный контроль состояния
Высокоточный контроль уровня воды
Укомплектован стеклом из высококачественного боросиликатного сплава, обеспечивающим четкую видимость уровня воды в режиме реального времени. Данный элемент позволяет отслеживать рабочее состояние котла и предотвращать возникновение сухого хода.

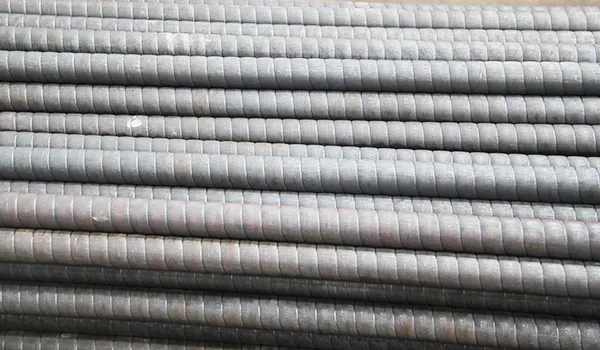

Резьбовые дымовые трубы – улучшенный теплообмен
Оптимизированная конструкция теплообмена
Специальная резьбовая поверхность труб увеличивает площадь контакта дымовых газов с водой. Конструктивные решения способствуют равномерному распределению потоков и улучшению теплового обмена в расчётном режиме работы.

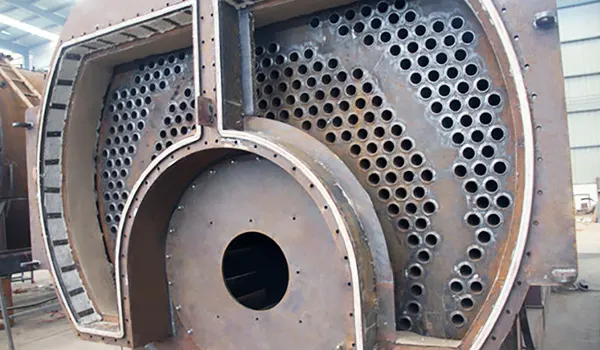

Дымовая камера – свободное движение дымовых газов
Оптимизированный отвод дымовых газов
Камера увеличенного диаметра снижает гидравлическое сопротивление потока. Геометрия камеры создаёт условия для качественного сжигания топлива и снижения температуры отходящих газов согласно проектным параметрам.

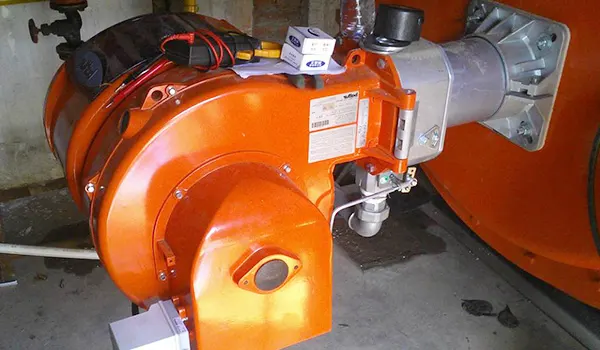

Горелка – экологичное сжигание топлива
Низкие показатели выбросов
Горелочное оборудование оснащено системой полностью автоматического пропорционального регулирования. Конструкция способствует качественному сжиганию топлива в расчётном режиме и соответствует действующим экологическим нормам.

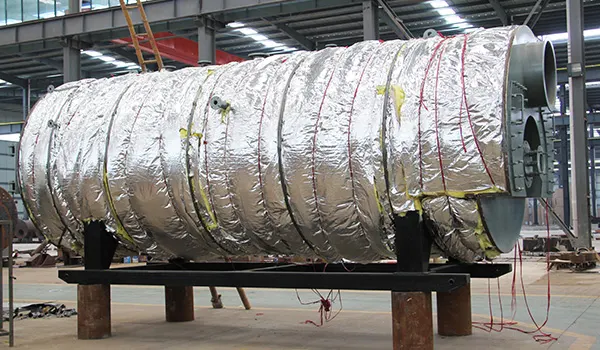

Теплоизоляционный слой – снижение тепловых потерь
Эффективная теплоизоляция корпуса
Корпус котла утеплен высококачественными алюмосиликатными плитами. Изоляционный материал уменьшает тепловые потери через обшивку и поддерживает проектные тепловые характеристики оборудования.

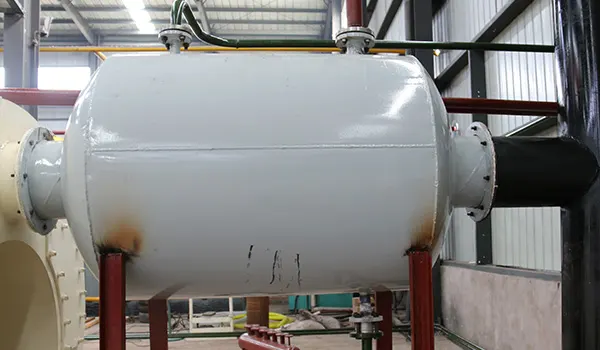

Экономайзер – утилизация остаточного тепла
Система энергосбережения
Экономайзер утилизирует тепло отходящих дымовых газов для предварительного подогрева питательной воды. По проектным расчётам узел повышает общий КПД установки на 6–8 % и сокращает расход топлива.

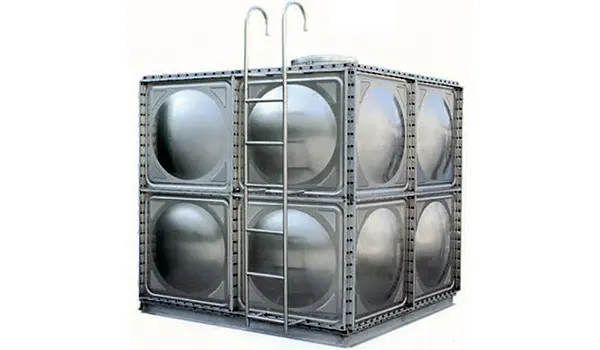

Водяной бак – стабильная подача воды
Буферизация и накопление воды
Предназначен для хранения подготовленной умягчённой воды. Наличие резервного объёма воды снижает риски перебоев водоснабжения при эксплуатации оборудования.

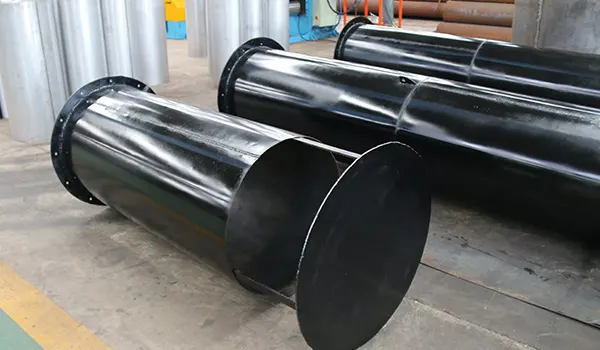

Дымовая труба – надежный отвод газов
Свободный отвод отходящих газов
Конструкция выполнена из прочного коррозионностойкого материала. Способствует поддержанию разрежения в топочной камере и снижает вероятность обратного потока дымовых газов.
Умягчитель воды – защита от накипи
Система подготовки воды
Оборудование удаляет основную массу ионов кальция и магния из воды. Обработанная вода уменьшает образование накипи и положительно влияет на ресурс эксплуатации котла.
Взаимодействие ключевых узлов определяет рабочие характеристики котлов серии WNS. Отдельные элементы не способны обеспечить проектные показатели при эксплуатации в паровых и отопительных системах. Мы предлагаем комплексные котельные установки с вспомогательным оборудованием и системами интеллектуального управления. Комплектация подбирается с учётом вида топлива, нагрузочных режимов и условий эксплуатации для различных производственных задач.
Отзывы заказчиков об установленном оборудовании
Котлы WNS востребованы в пищевой отрасли, полиграфии, гостиничном секторе, медицинских учреждениях и других производственных сферах на территории русскоязычных стран. Оборудование адаптировано для работы на природном газе, дизтопливе и СУГ, подходит для организации технологического пароснабжения и отопления производственных объектов.

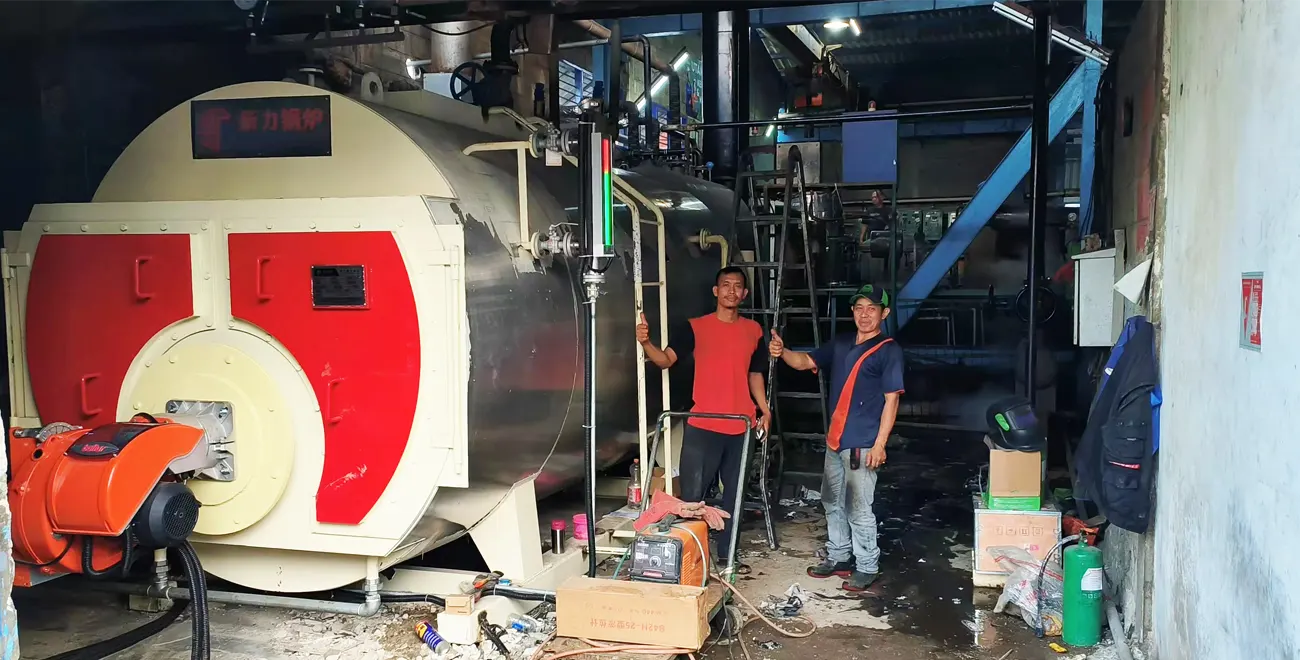

Производство упаковки и полиграфии
Отзыв клиента
«Старый котёл не выдерживал постоянной нагрузки, периодически падало давление пара, срывая циклы печати. Мы изучали много предложений и остановились на модели WNS от Xinli. Пар подаётся равномерно весь рабочий день, расход газа заметно снизился. За два года эксплуатации серьёзных проблем практически не возникало.»

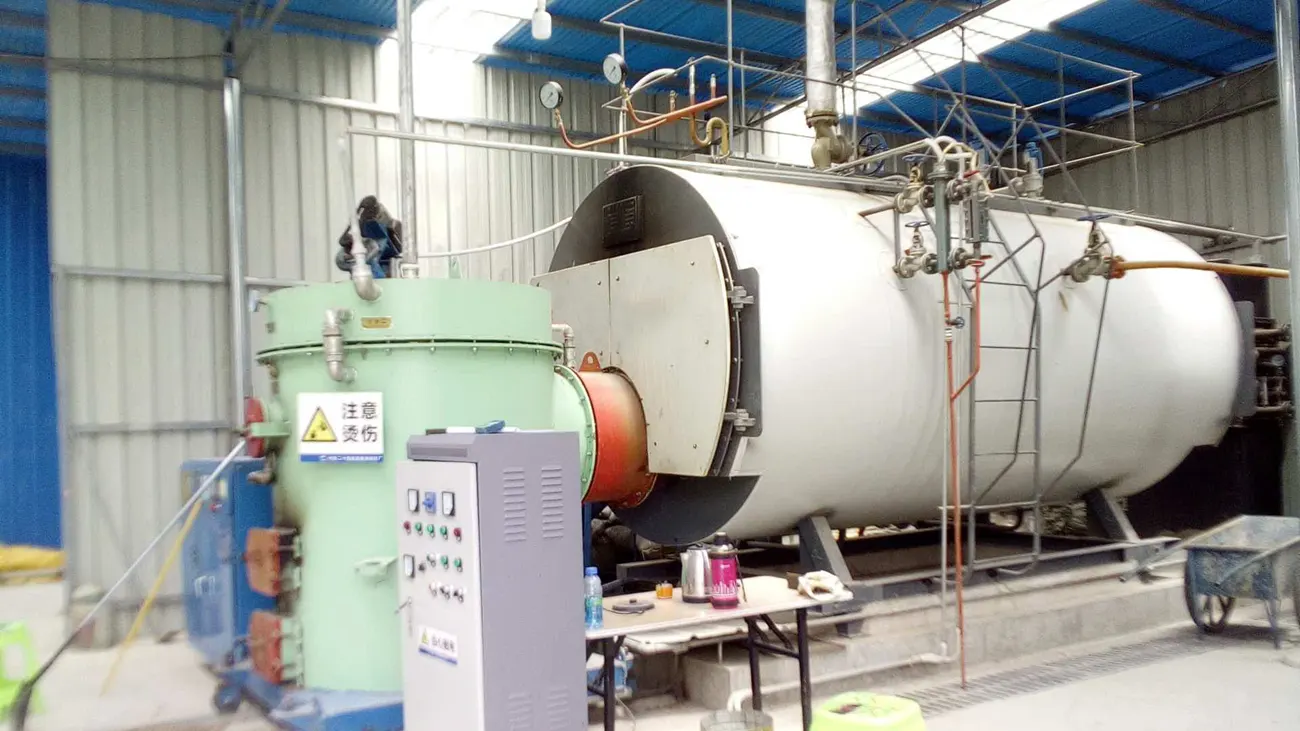

Предприятие пищевой промышленности
Отзыв клиента
«Мы строили новое производство и долго подбирали подходящий котёл для технологических процессов. Среди множества вариантов выбор пал на оборудование WNS компании Xinli. Котёл работает тихо, стабильно поддерживает нужные параметры, полностью соответствует требованиям для пищевой отрасли. Уже четырнадцать месяцев в эксплуатации, серьёзных неполадок практически не появлялось.»

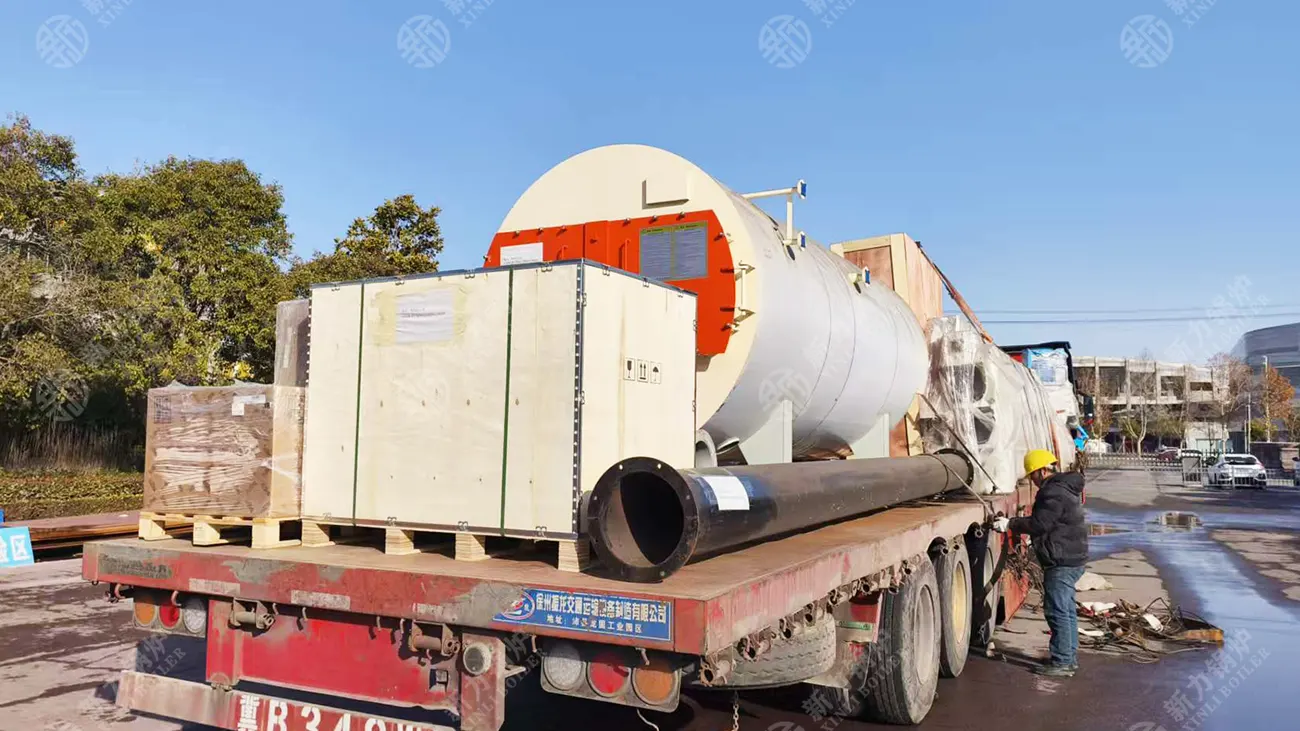

Гостиничный и торгово-офисный комплекс
Отзыв клиента
«Спрос на тепло и горячую воду вырос, мощности существующего оборудования перестало хватать, мы решили установить дополнительный котёл. После детального анализа купили модель WNS от Xinli. Большинство режимов управляется автоматически, потребность в постоянном присутствии оператора снизилась. За восемь месяцев эксплуатации серьёзных поломок практически не наблюдалось.»

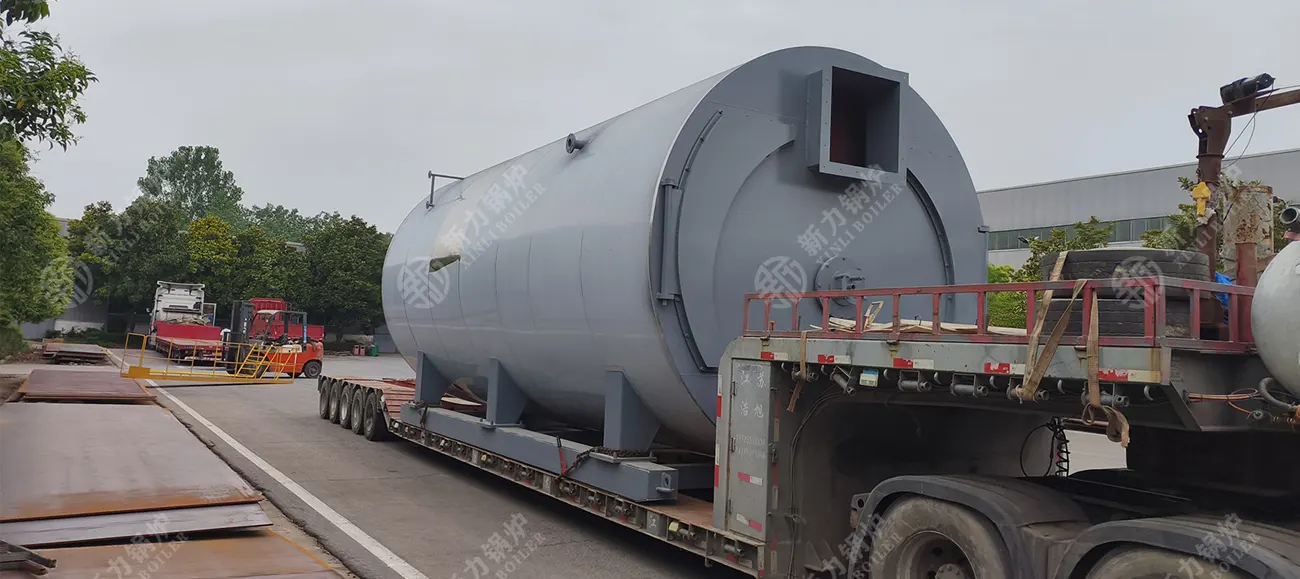

Часто задаваемые вопросы и техническая поддержка по котлам WNS
Мы собрали наиболее распространённые вопросы клиентов по нефтегазовым котлам серии WNS: данные посвящены КПД, конструкции, расходу топлива, системам безопасности и техническому обслуживанию.
