Вертикальный парогенератор LSS работает по схеме сжигания с направлением пламени вниз. Удлинённый путь пламени способствует более полному протеканию теплообмена. Трёхходовая система движения отходящих газов позволяет снизить температуру дымовых газов, сократить тепловые потери во время запуска и остановки агрегата и повысить общий КПД. Оборудование оснащено интеллектуальной системой защит и механизмом восстановления работы контакторов при кратковременных перепадах напряжения.
Агрегат имеет компактную конструкцию, занимает небольшую площадь монтажа, изготовлен из прочной стали, отличается высоким уровнем безопасности, хорошим КПД и низкими выбросами. Представляет собой экономичное, производительное и экологичное решение для получения пара.
Проанализируем ваши эксплуатационные задачи для подбора подходящего парогенератора.
- Требуется ли компактный вертикальный агрегат для работы в условиях ограниченной площади монтажа?
- Какой расход пара необходим для вашего малого промышленного или коммерческого объекта?
- Планируется эксплуатация на жидком топливе, газе или возможность работы на двух видах топлива?
Благодаря применению современной технологии сжигания и интеллектуальных систем управления парогенератор LSS демонстрирует повышенный КПД, позволяет снизить эксплуатационные расходы и хорошо адаптируется к проектам малого и среднего масштаба. Данное надёжное оборудование способно поддерживать подачу пара при стабильных режимах работы и способствует достижению экономической отдачи. Далее рассмотрим детальные технические особенности и параметры для выбора оптимальной модели согласно вашим рабочим условиям.
Технические особенности
Вертикальный полностью автоматический парогенератор LSS имеет проточную конструкцию. Система управления агрегата отличается лаконичными и надёжными алгоритмами, демонстрирует высокий КПД и короткое время предварительного разогрева. Конструкция с изогнутыми трубами обеспечивает равномерный теплообмен между холодными и горячими средами, что позволяет достаточно быстро выйти на заданное рабочее давление. При стандартных условиях эксплуатации давление пара достигает 0,4 МПа за 5–8 минут после запуска. Предусмотрено управление кнопкой одноразового запуска, возможна настройка автоматической работы по четырём временным интервалам. Агрегат оснащён комплексом защитных систем: автоматическая подача воды, регулирование давления, контроль уровня воды с сигнализацией, автоматическое отключение при критически низком уровне воды, защита от повышения давления, предохранительный клапан и другие элементы.

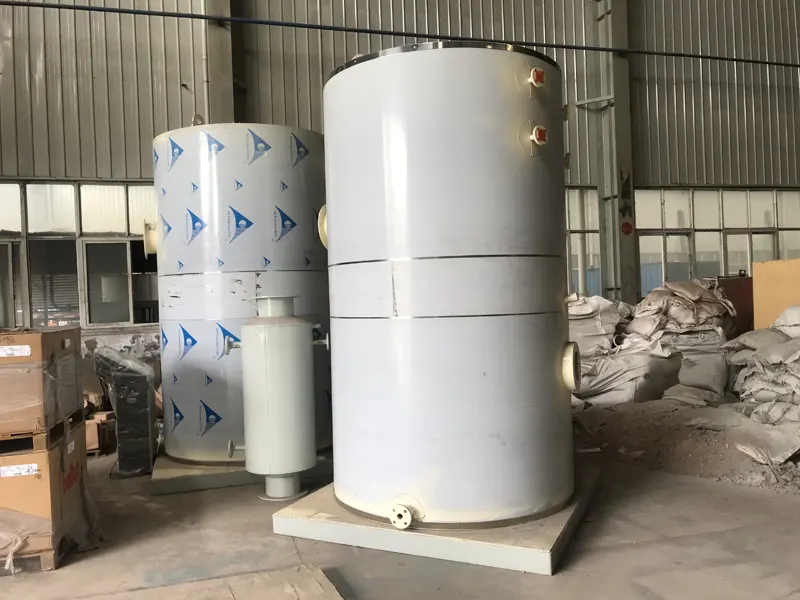

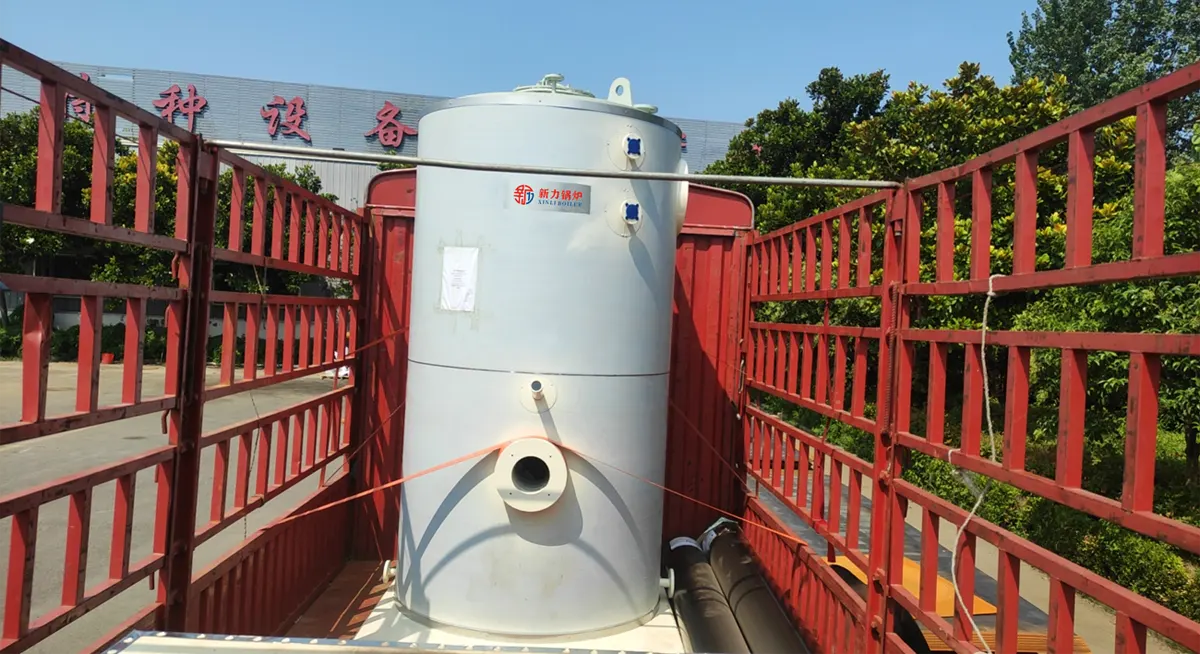

Вертикальный парогенератор LSS

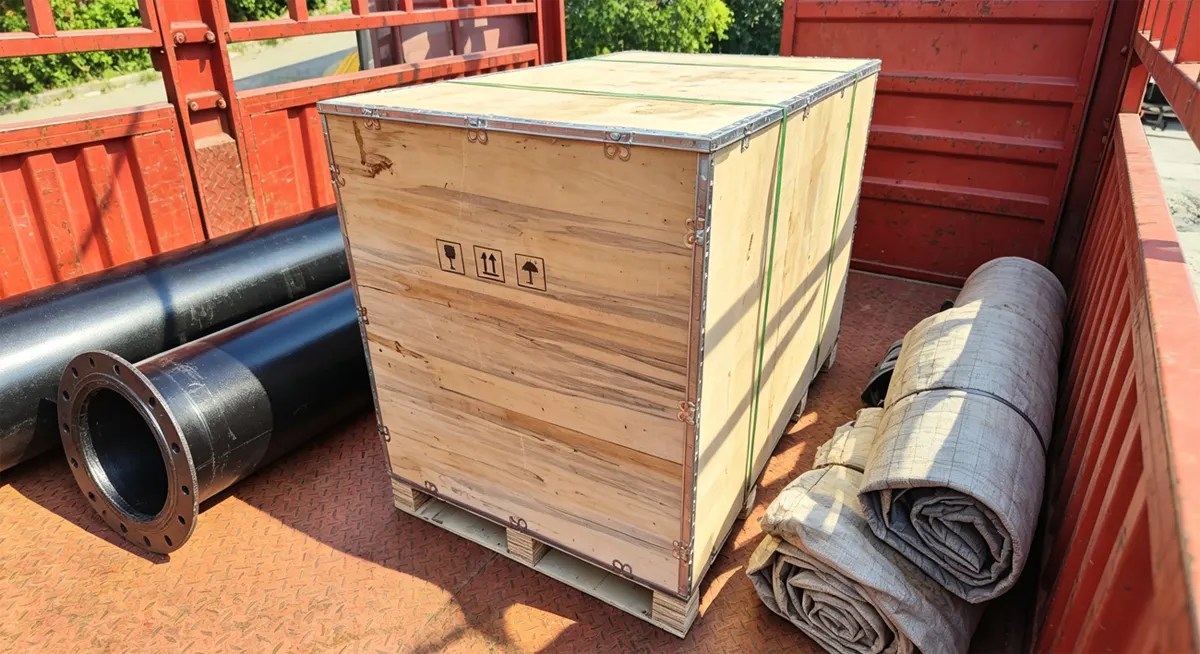

Комплектующие и блок управления

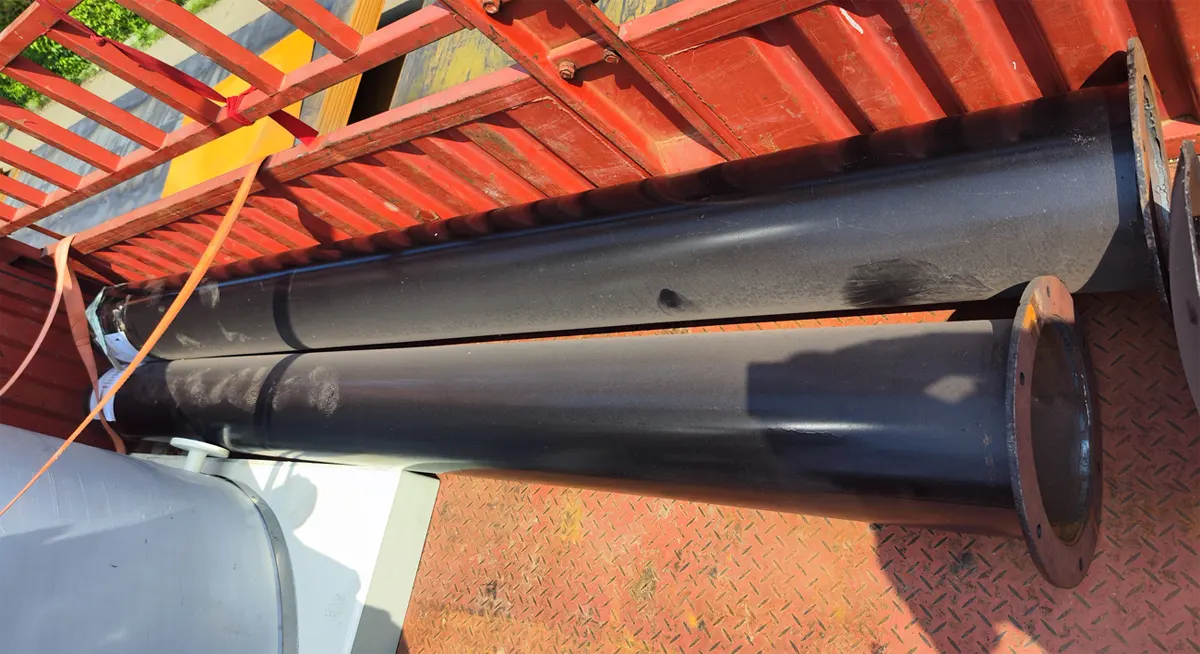

Дымоходные трубы

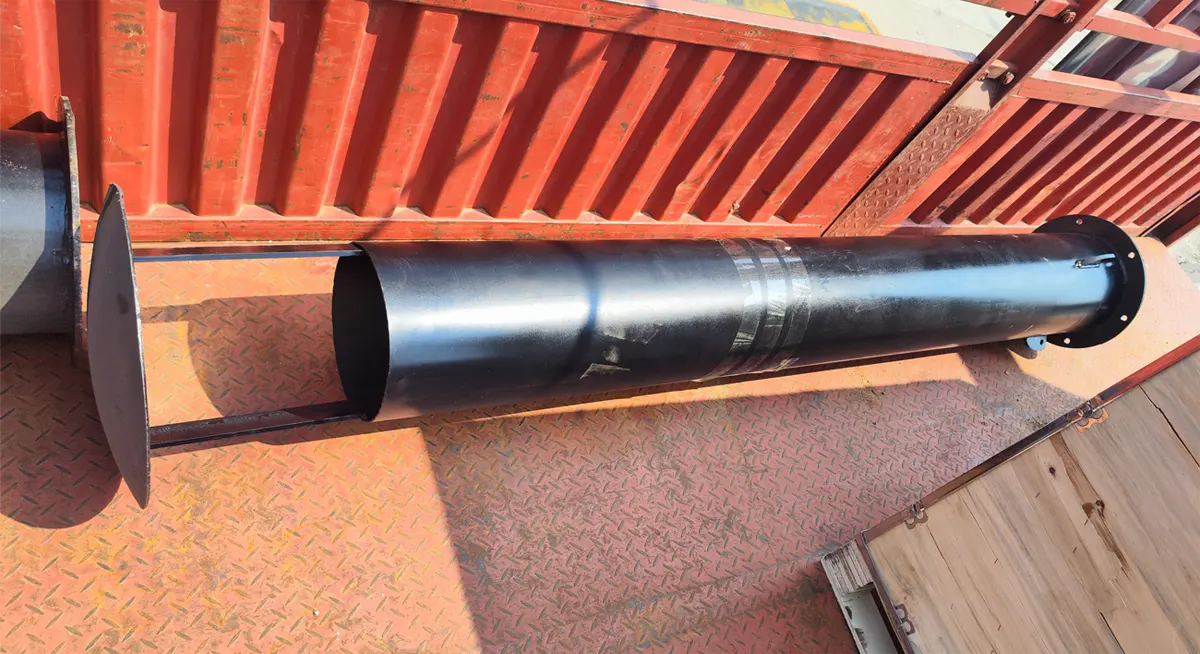

Элемент вытяжки дымовых газов

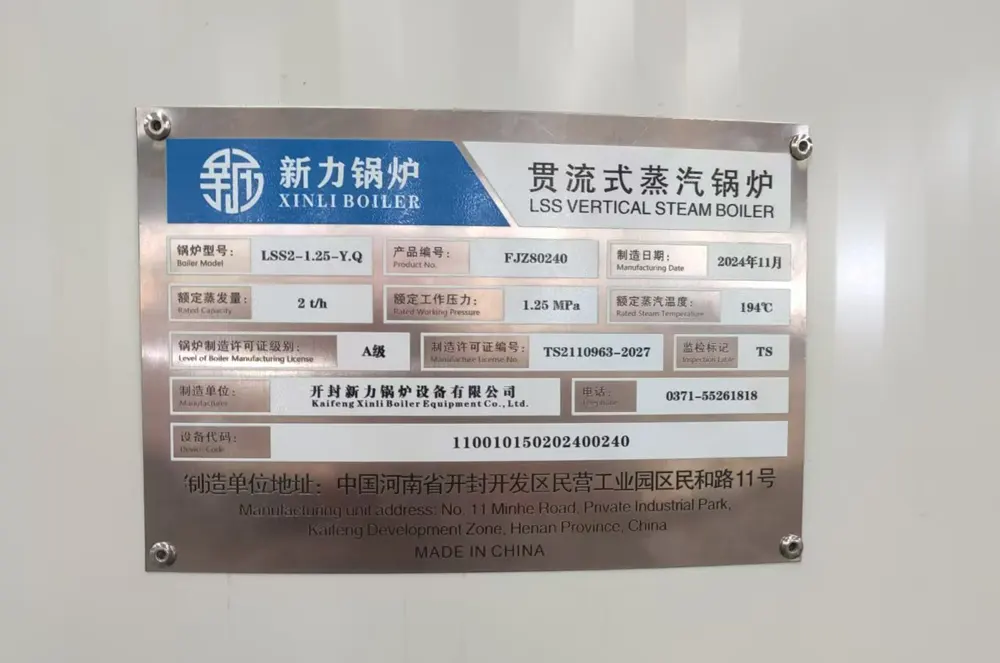

Табличка паспорта оборудования

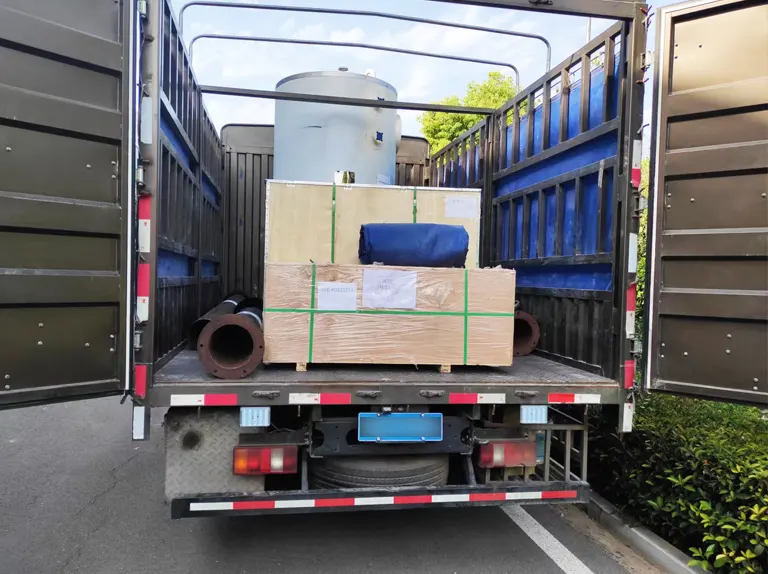

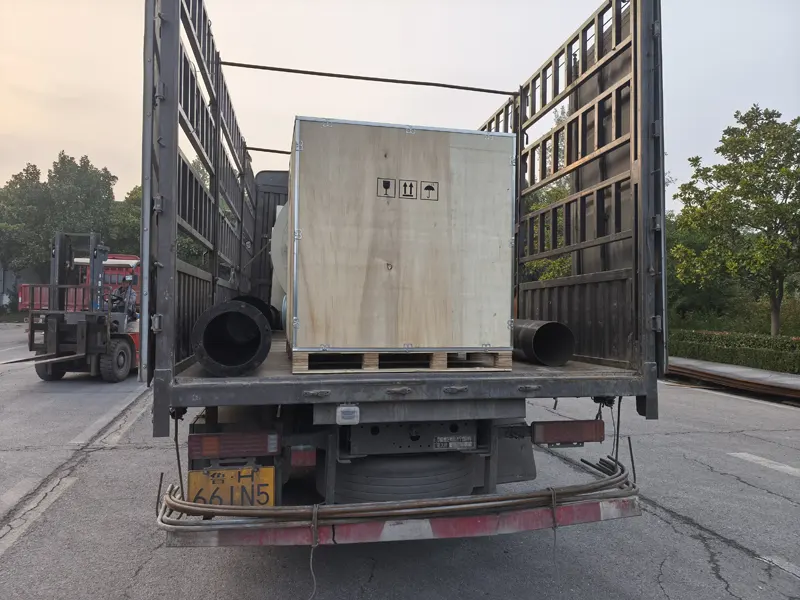

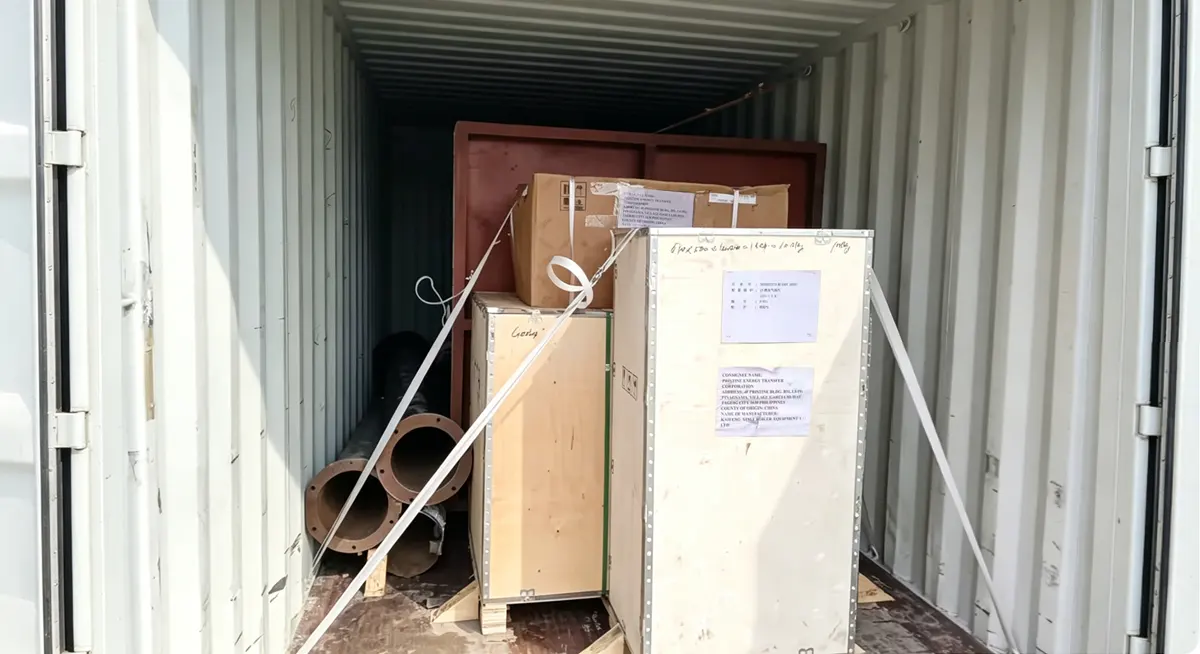

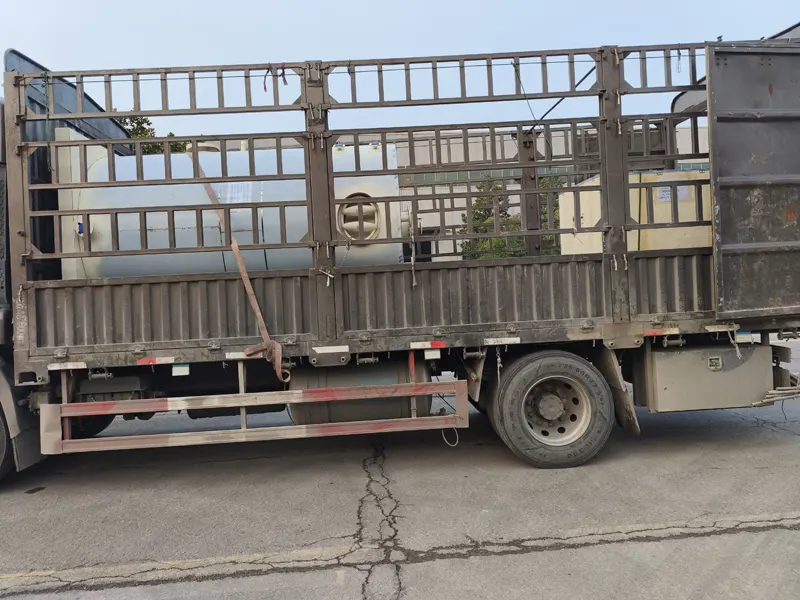

Погрузка в контейнер для экспорта Встроенное устройство сепарации пара и воды улучшает качество подаваемого пара. Оборудование способно генерировать непрерывный поток пара за короткий срок: при запуске на холодной воде стабильная подача пара достигается примерно за 5 минут, при исходной тёплой воде стабильный пар появляется за 5 секунд. Установлен специальный буфер подачи воды, благодаря которому колебания давления в процессе подпитки выражены слабо. Это позволяет сократить рабочие циклы и повысить эффективность эксплуатации.

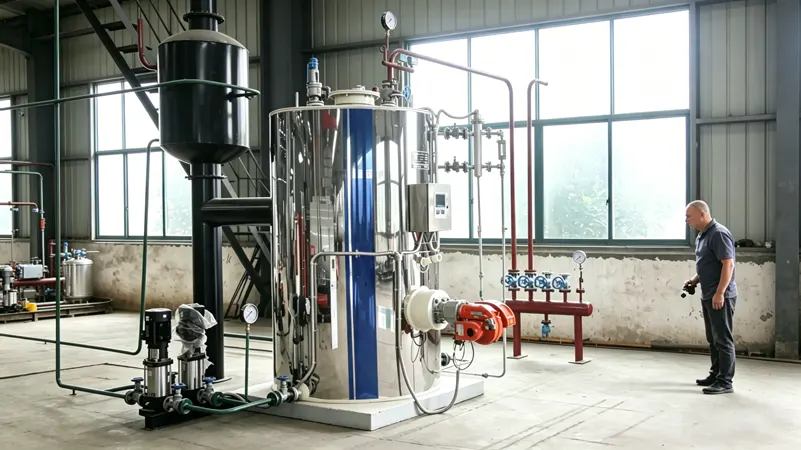

Схема системы вертикального котла LSS
Визуализация конструкции вертикального котла LSS для быстрого ознакомления с основными узлами и принципом работы оборудования.
1 2 3 4 5 6 7 8 1. Дымовая труба
Дымовая труба предназначена для отвода отработанных газов после теплообмена. Конструкция обеспечивает беспрепятственное движение газового потока и снижает обратное давление в системе.
- Изготовлена из прочной стали для эксплуатации в промышленных условиях
- Форма рассчитана на создание стабильной тяги при низком уровне шума
- Низкое аэродинамическое сопротивление, способствующее эффективной работе котла
Все узлы вертикального котла LSS подбираются и проходят комплексные испытания в соответствии с промышленными нормативами. При изготовлении используется высококачественное сырье и применяется прецизионная обработка деталей, обеспечивая согласованную работу всех элементов даже при интенсивной эксплуатации. Вертикальная компоновка системы экономит площадь цеха, а эффективный теплообмен и рекуперация отработанного тепла сокращают расход топлива и энергии. Конструкция ориентирована на стойкость к нагрузкам и простоту технического обслуживания. Котел LSS рассчитан на длительный срок эксплуатации с небольшими простоями и стабильными рабочими параметрами, подходит для широкого спектра промышленных задач: производственных процессов, отопления и генерации пара. Все детали от корпуса котла до предохранительного клапана и питательного насоса спроектированы для совместной работы, образуя готовое комплексное решение для организации пароснабжения.
Преимущества паровых котлов серии LSS
Вертикальные паровые котлы LSS выполнены по трехходовой проточной схеме и оснащены системой полной автоматизации. Оптимизированная компоновка позволяет оборудованию работать в различных режимах эксплуатации и снижает энергопотребление.

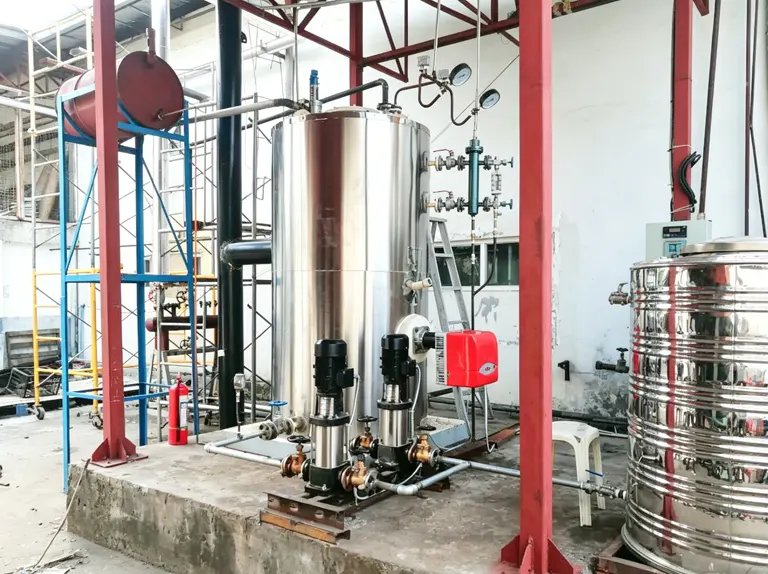

Конструктивные преимущества
Быстрый выход на режим

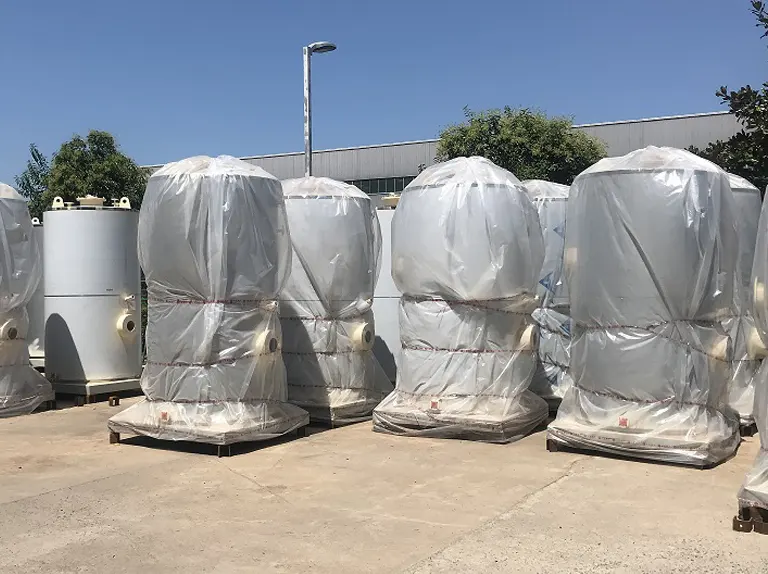

Высокая теплоэффективность
Комплексная безопасность
Вертикальная проточная конструкция, широкая область применения
Трехходовая вертикальная компоновка сокращает площадь установки почти в два раза по сравнению с горизонтальными аналогами. Короткий дымоход снижает сопротивление газового потока. Модульное исполнение подходит для монтажа в многоэтажных цехах и объектах реконструкции, исключает сложные строительные работы и сокращает сроки монтажа.
- Модульная конструкция подходит для установки на разных этажах производственных зданий
- Короткий дымоход снижает гидродинамическое сопротивление системы
- При замене старого оборудования не требуется масштабная реконструкция площадки
Оперативный прогрев, высокая степень сухости пара
Малая водяная емкость корпуса обеспечивает быструю реакцию на нагрев. Котел выходит на номинальные параметры за 20 минут при холодном запуске. Встроенная многоступенчатая система сепарации удаляет капельную влагу, формируя сухой насыщенный пар для производств с периодическими циклами работы.
- Малая водяная емкость ускоряет выход оборудования на рабочий режим
- Многоступенчатая сепарация уменьшает содержание влаги в паре
- Выдерживает частые запуски и остановки, адаптирован под прерывистую эксплуатацию
Комплексный теплообмен, эффективная утилизация остаточного тепла
В котле реализована комбинация радиационного и конвекционного теплообмена с равномерным распределением нагревательных поверхностей. Элементы утилизации тепла отходящих газов поглощают остаточную энергию, снижая температуру дымовых газов и тепловые потери. Обеспечивает стабильные параметры пара при длительной непрерывной эксплуатации.
- Комбинированная схема теплообмена для полноценного поглощения тепла
- Система рекуперации снижает расход топлива и тепловые потери
- Небольшие перепады давления пара при постоянной нагрузке
Многоуровневая блокировочная автоматика, устойчивость к отклонениям параметров
Оборудование комплектуется системой двойной защиты (механической и электронной), включающей контроль уровня воды, регулирование давления, ограничение температуры и контроль нагрева дымовых газов. Автоматика постоянно отслеживает рабочие показатели и активирует защитные алгоритмы при выявлении отклонений.
- Взаимосвязанная защита по уровню воды и рабочему давлению
- Система предупреждения при превышении температуры дымовых газов
- Постоянный автоматический мониторинг, снижение потребности в постоянном присутствии персонала
Технические характеристики
Компания Xinli предлагает стандартные модели вертикальных паровых котлов серии LSS. Не всегда параметры серийного оборудования полностью подходят для конкретных производственных условий. Также доступна услуга адаптации конструкции под запросы заказчика. Свяжитесь с нами и передайте данные об условиях эксплуатации для подбора подходящего варианта.
| Параметры | LSS0,3–0,7-Y-Q | LSS0,5–0,7-Y-Q | LSS0,75–1,0-Y-Q | LSS1–1,0-Y-Q | LSS2–1,0-Y-Q | LSS3–1,0-Y-Q | LSS4–1,0-Y-Q | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Технические параметры | Номинальная производительность по пару | Kg/h | 300 | 500 | 750 | 1000 | 2000 | 3000 | 4000 | |
| Номинальное рабочее давление | MPa | 0,7 | 0,7 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | ||
| Полный водяной объем котла | m³ | 0,134 | 0,19 | 0,206 | 0,256 | 0,49 | 0,61 | 0,8 | ||
| КПД котла | % | 92–96 | 92–96 | 92–96 | 92–96 | 92–96 | 92–96 | 92–96 | ||
| Экономайзер | – | 5,4 | 6,6 | 7,8 | 9 | 11,5 | 35 | 45 | ||
| Режим сжигания | – | ON-OFF | ON-OFF | ON-OFF | ON-OFF | ON-OFF | ON-OFF | ON-OFF | ||
| Расход топлива | Природный газ | Nm³/h | 22,6–21,8 | 37,7–36,3 | 56,5–54,4 | 75,3–72,6 | 150,7–145,1 | 226,1–217,7 | 290,2–301,4 | |
| Легкое дизтопливо | Kg/h | 18,7 | 31,2 | 46,7 | 62,3 | 124,6 | 186,9 | 249,2 | ||
| Общая потребляемая мощность котла | KW | 1,35 | 2,45 | 3,2 | 3,9 | 11,4 | 19,3 | 22,8 | ||
| Масса оборудования | Kg | ~900 | 1320 | 1630 | 2050 | 2990 | 3345 | 3985 | ||
| Диаметры патрубков | Диаметр входного патрубка газа | mm | 25 | 25 | 40 | 40 | 50 | 65 | 65 | |
| Диаметр входного патрубка питательной воды | 20 | 25 | 25 | 25 | 40 | 40 | 40 | |||
| Диаметр выходного патрубка пара | 25 | 40 | 40 | 50 | 65 | 80 | 100 | |||
| Диаметр патрубка продувки | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |||
| Диаметр патрубка предохранительного клапана | 20 | 25 | 25 | 32 | 25, 32 | 40, 40 | 40, 40 | |||
| Диаметр патрубка автоматической продувки | – | – | – | – | 10 | 15 | 15 | |||
| Наружный диаметр дымохода | 200 | 250 | 330 | 330 | 360 | 400 | 450 | |||
| Габариты | Габариты котла | Длина | mm | 1500 | 1750 | 1900 | 2000 | 2200 | 2400 | 2400 |
| Ширина | 1150 | 1250 | 1120 | 1500 | 2200 | 2370 | 2470 | |||
| Высота | 1900 | 2300 | 2230 | 2400 | 2500 | 2600 | 3350 | |||

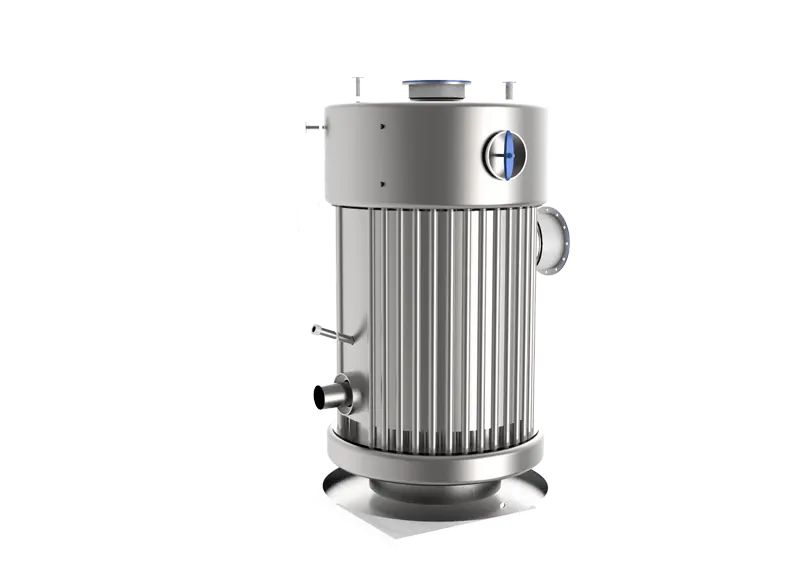

Общий вид котла

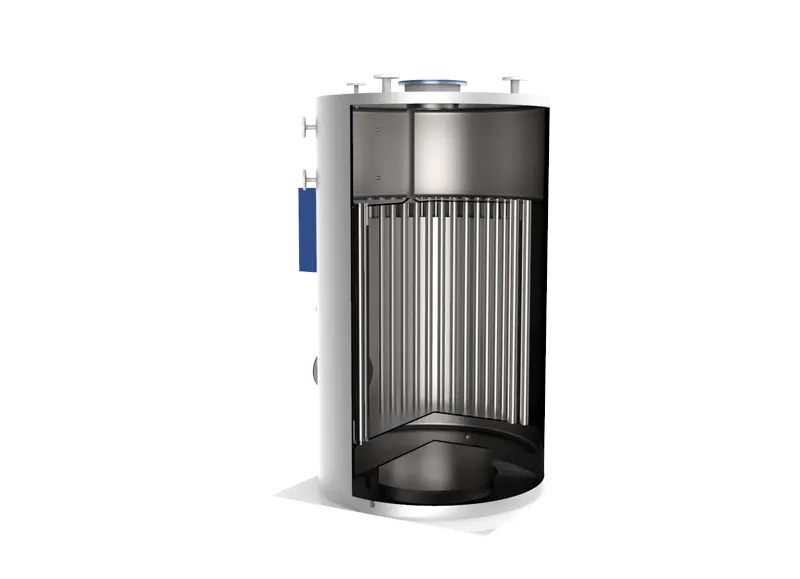

Разрез конструкции
Вариант исполнения

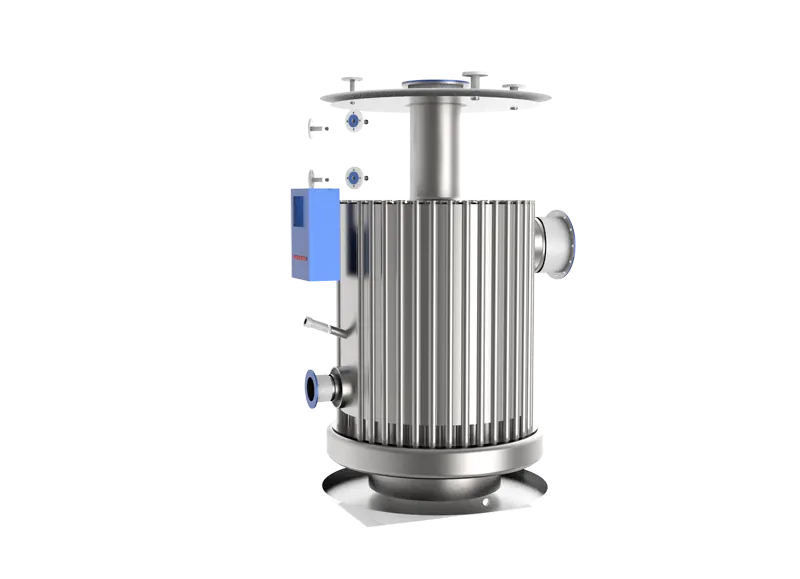

С блоком управления Котлы LSS имеют компактную конструкцию с развитой системой теплообмена. Высокий КПД помогает снизить расход топлива. Корпус и ключевые узлы выполнены из качественных материалов, что сокращает частоту технических обслуживаний. Мы подбираем оборудование под реальные производственные задачи заказчика.

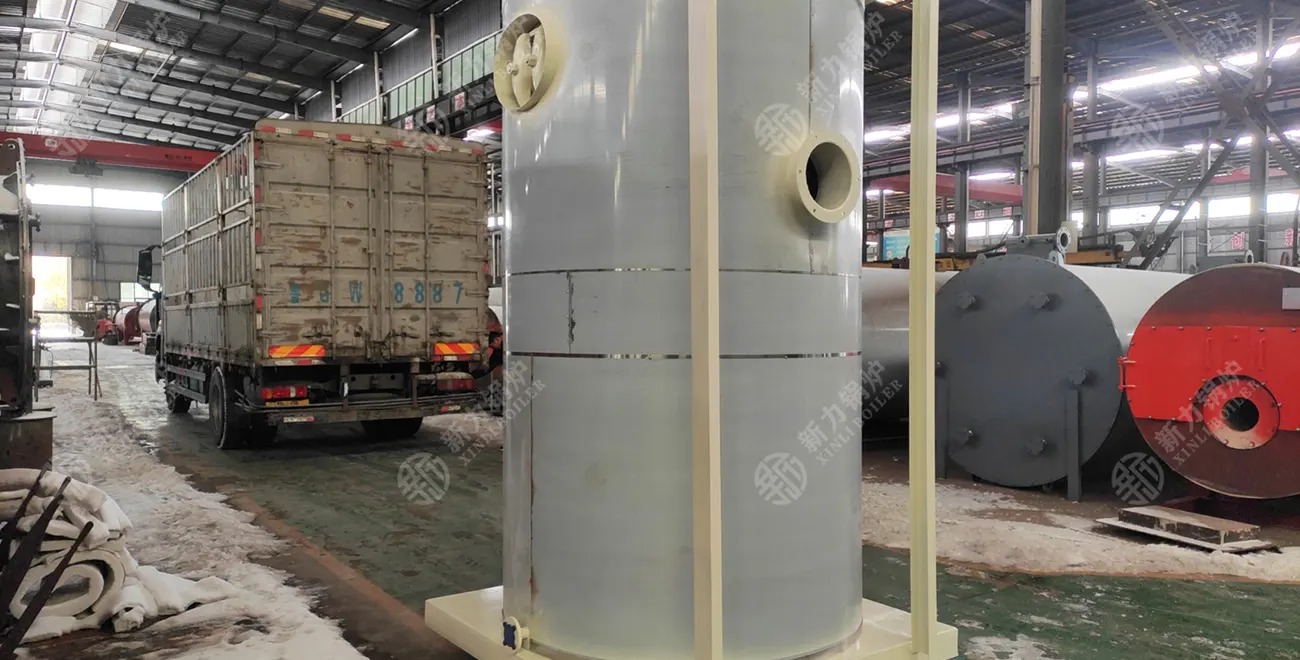

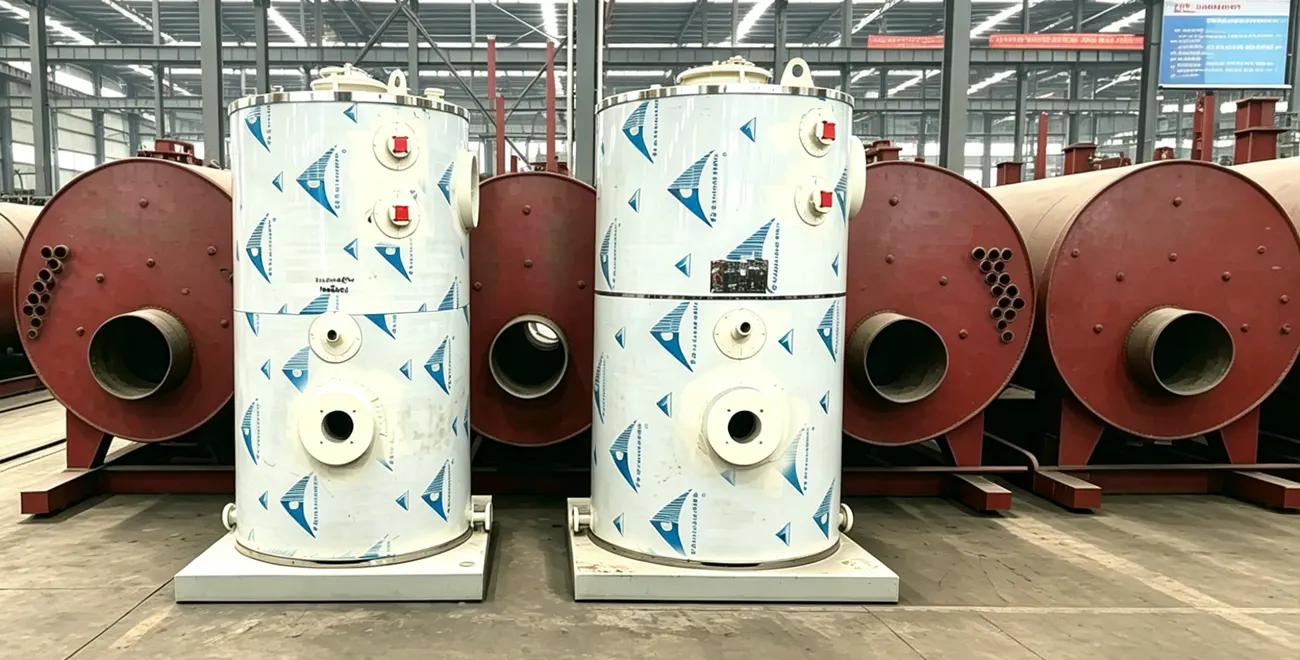

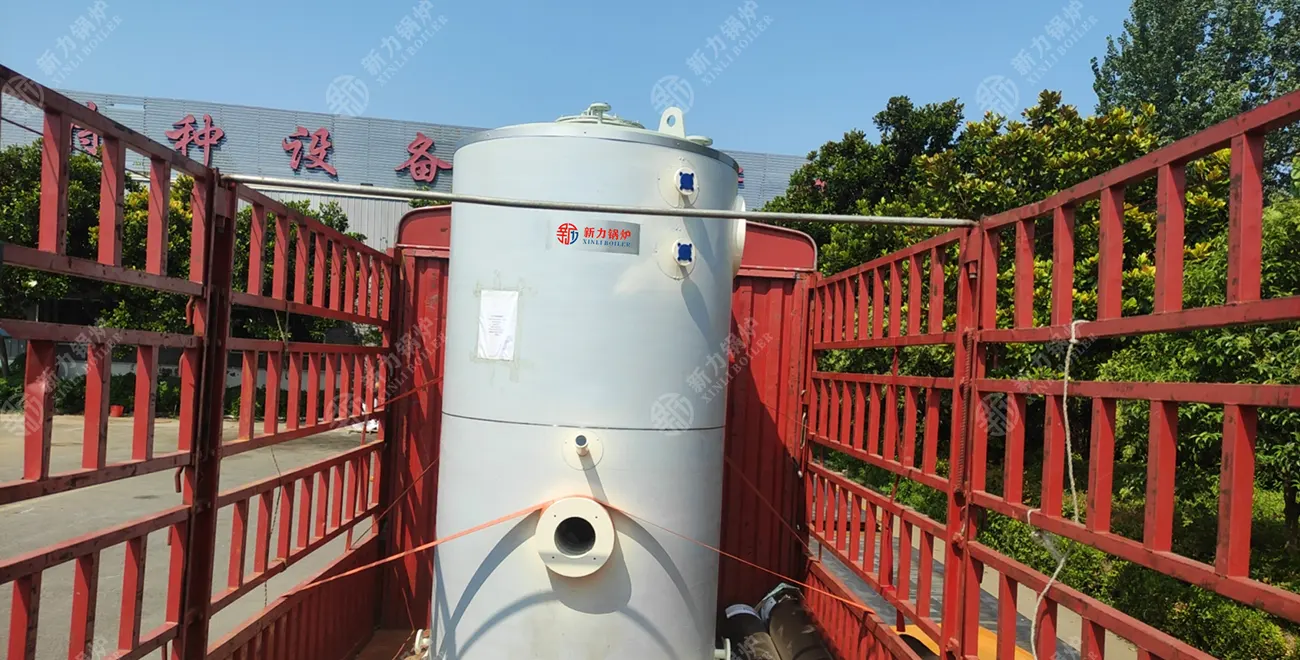

Реализованные объекты с вертикальными котлами LSS
Ознакомьтесь с примерами эксплуатации вертикальных паровых котлов LSS в разных отраслях. Наше оборудование устанавливается на предприятиях пищевой промышленности, небольших производственных линиях, медицинских учреждениях и других объектах. В примерах представлены разные варианты производительности, виды используемого топлива и комплектации, что поможет подобрать подходящее решение для ваших задач.
Котел LSS для поликлиник и медицинских центров
Отзыв заказчика:
«Котел подходит для работы в нашей поликлинике. Безопасная эксплуатация, минимальное техническое обслуживание, обеспечивает стабильный пар для стерилизации. Персонал быстро освоил управление, при необходимости мы получали оперативную поддержку.»

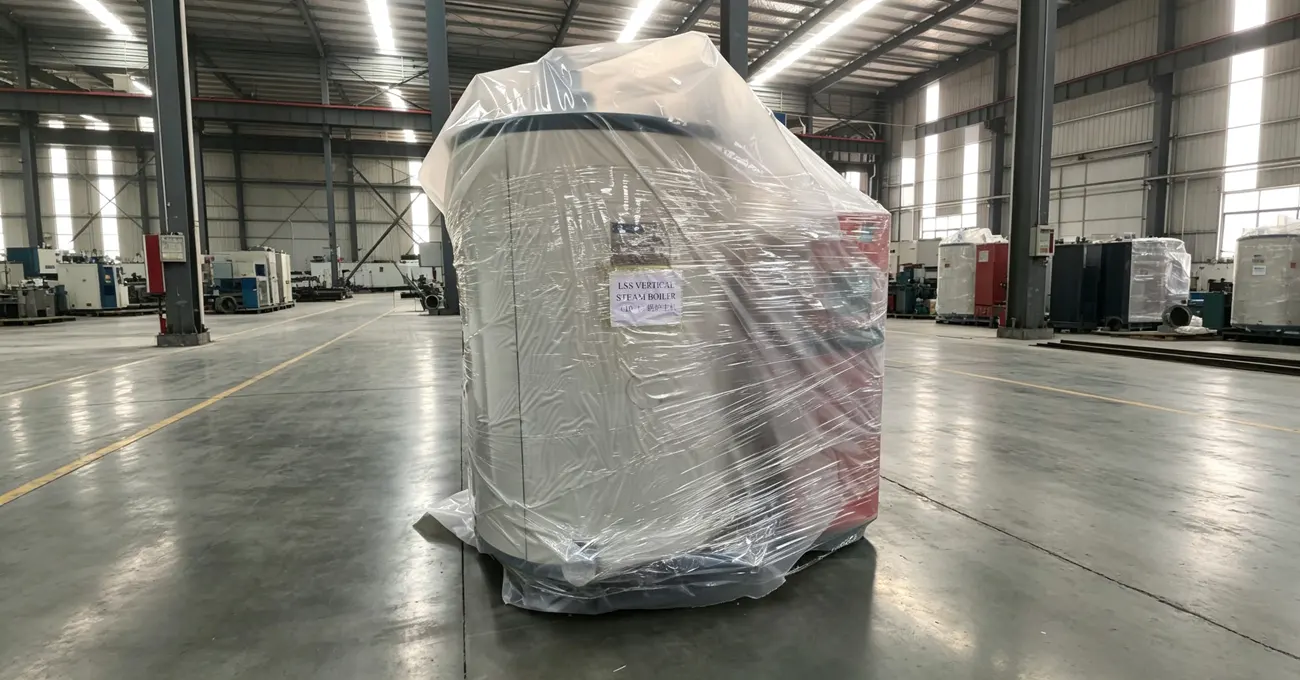

Подбор и сопровождение парогенераторов серии LSS
