Тепловые решения для сахарных заводов

Пар на диффузию, выпарку и варку утфеля, горячая вода на мойку свёклы, сезон переработки 100 до 120 суток без остановок
Сахарный завод тепловые решения

Кампанией на сахарном заводе называют сезон переработки свёклы, он идёт 100 до 120 суток, и котельная работает без остановок всё это время. Пар уходит на диффузию и дефекацию (вымывание сахара из стружки и очистку сока известью), на выпарку и на варку утфеля, то есть смеси кристаллов сахара и патоки. Свёкла лежит в кагатах и теряет сахар каждый день: сутки простоя котельной останавливают весь завод, а потери сахара в кагате за это время идут на 0,02 до 0,05 % к массе свёклы.

Тепло идёт по двум контурам. Пар 0,6 до 1,0 МПа идёт на диффузию, выпарку и варку утфеля. Вода 70 до 90 °C идёт на мойку свёклы и обогрев цехов. Конденсат возвращается на 70 до 80 %: каждый кубометр возвращённого конденсата с температурой 90 до 100 °C снимает с котельной 0,06 до 0,08 т пара на подогрев подпитки.

Котлы и сосуды под давлением выпускают по ТР ТС 032/2013, оборудование линий по ТР ТС 010/2011, сахар по ГОСТ 33222-2015 и процедурам HACCP по ТР ТС 021/2011. Пиковый час кампании считают отдельно от среднесуточной нагрузки: разница между ними 20 до 25 %, и число котлов считают по этой разнице.

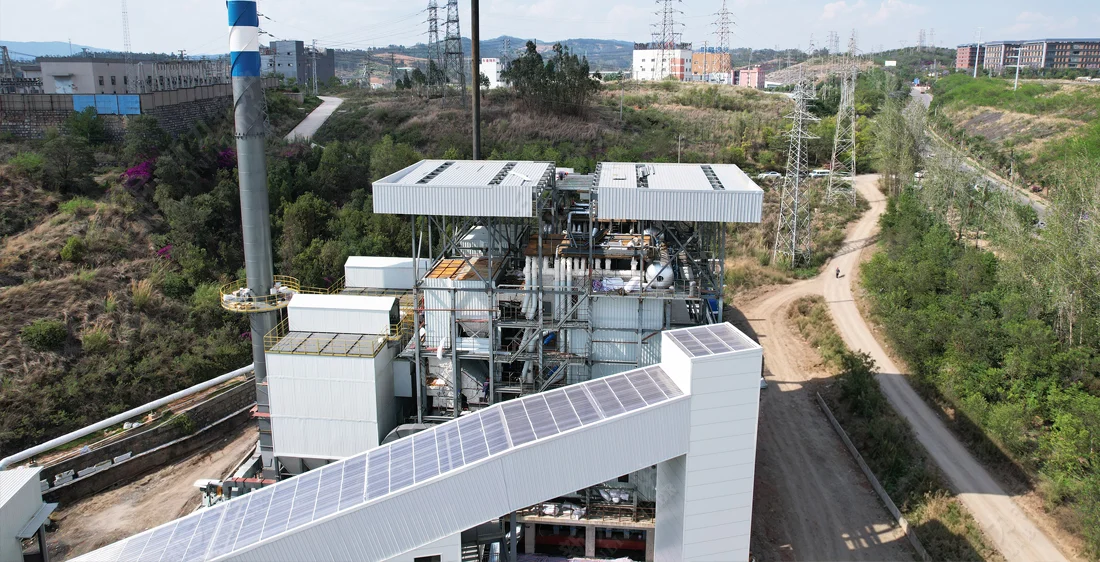

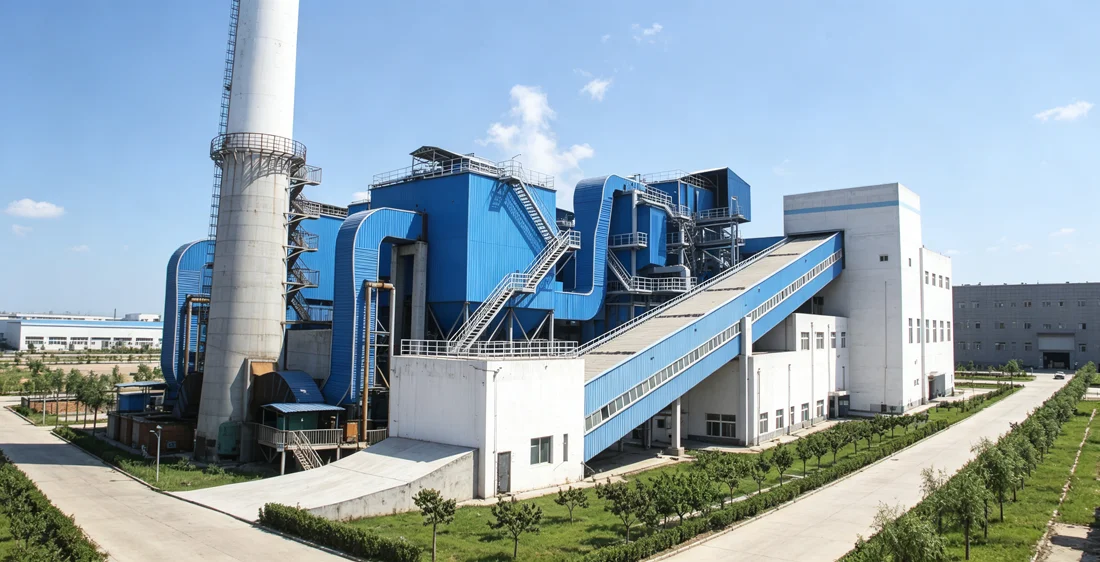

Котельная сахарного завода

Паровая котельная 12 т/ч для сахарного завода

диффузия, выпарка, варка утфеля

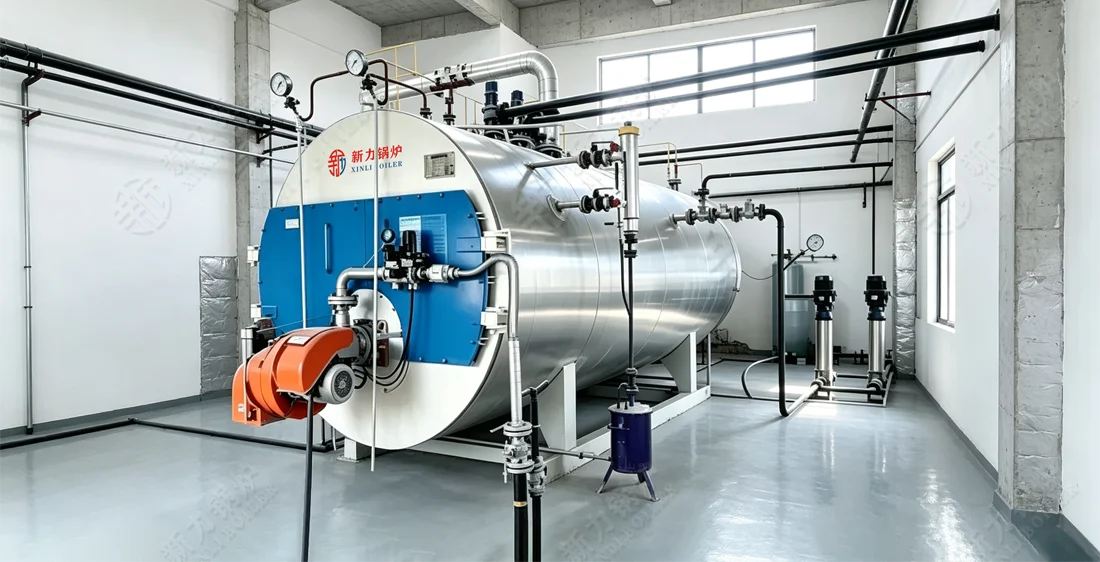

Котёл WNS12 на газе
Возврат конденсата 75 %
Резерв 15 % на пик сезона

Дальше по узлам: календарь кампании и что происходит с котлом на каждом этапе, пар по шести отделениям завода, сок и сироп по сухим веществам, пять корпусов выпарки с давлением и температурой, утфель, жом и меласса, мощность под суточную переработку и порядок поставки.

Кампания: 120 суток и пик в разгар сезона

Котельная работает по календарю завода. В ремонт и на поверке пара нет, в пуск и кампанию он нужен в разном объёме, на останове котёл консервируют; ниже четыре этапа года с длительностью и тем, что делают с котлом.

01

Ремонт и поверка

30 до 45 суток

Котёл в резерве, идёт чистка поверхностей нагрева и поверка приборов. За это время меняют уплотнения, проверяют предохранительные клапаны и готовят запасные части на сезон.

02

Пуск

5 до 8 суток

Вывод на режим, промывка трасс, проверка предохранительных клапанов. Котельную поднимают до 60 до 70 % нагрузки до прихода свёклы, чтобы диффузия стартовала на готовом паре.

03

Кампания

100 до 120 суток

Круглосуточная работа, остановка только на чистку газоходов. Чистку планируют на 8 до 12 часов и совмещают со сменой фильтров и проверкой автоматики.

04

Останов

5 до 7 суток

Сушка, консервация, дефектация, заказ узлов на следующий сезон. Дефектацию ведут по факту: по износу решётки, по толщине стенки и по состоянию обмуровки.

0,35 до 0,45 тпара на 1 т переработанной свёклы
90 до 100 %нагрузки в пиковый час кампании
15 до 20 %резерва мощности под пик
Среднесуточная нагрузка ниже пика на 20 до 25 %. Котёл берут по пиковому часу, когда диффузия, выпарка и варка утфеля работают одновременно. Резерв 15 до 20 % покрывает и этот пик, и остановку одного котла на чистку.

Пар по отделениям завода

Шесть отделений, где пар встречается с продуктом. У каждого своё давление и своя температура; ниже они стоят парами, в каждой клетке параметр продукта и параметр пара.

Мойка свёклы

вода на мойку15 до 25 °C
расход воды0,6 до 0,8 м³ на 1 т

Диффузия

температура сока70 до 75 °C
давление пара0,2 до 0,3 МПа

Дефекация и сатурация

температура сока85 до 90 °C
давление пара0,4 до 0,5 МПа

Выпарка

сироп на выходе65 до 70 % сухих
давление пара0,4 до 0,5 МПа

Варка утфеля

давление пара0,15 до 0,25 МПа
утфель на выходе92 % сухих

Сушка сахара и жома

воздух на сушилку60 до 120 °C
источник теплакалорифер на паре

Сок и сироп: где пар расходуется больше всего

Слева четыре передела по ходу завода, справа шкала сухих веществ. Точка на шкале показывает, сколько сахара в продукте на этом переделе, а в строке слева написано, что с продуктом делают и сколько пара это стоит.

Стружка после измельчения

16 до 18 %

Столько сахара в свёкле до диффузии. Свёклу режут в стружку и вымывают сахар горячей водой 70 до 75 °C: на 1 т стружки подают 1,1 до 1,3 т воды, и эту воду потом приходится испарять.

Диффузионный сок

12 до 14 %

Сок разбавлен водой, сахара в нём меньше, чем в стружке. В жоме остаётся 0,3 до 0,6 % сахара к массе свёклы, и каждая десятая доля процента выше этого уровня это потеря сахара за всю кампанию.

Сироп после выпарки

65 до 70 %

Пять корпусов забирают воду из сока. На входе выпарки сок идёт 12 до 14 % сухих, на выходе 65 до 70 %. Густой сироп идёт на варку утфеля, и его плотность держат стабильно, иначе первый корпус перегружается.

Утфель

92 %

Кристалл сахара растёт в вакуум-аппарате, мелассу отделяют на центрифугах. В утфеле 92 % сухих, остальное меласса, которую возвращают на следующий утфель или выводят в отход.

сухие вещества, %
16 до 18
12 до 14
65 до 70
92
Выпарка забирает 55 до 65 % пара завода: воду, которую добавили на диффузии, приходится снова испарять. Густой сок на входе выпарки снимает расход быстрее, чем настройка котла: рост сухих веществ с 12 до 16 % уменьшает объём испаряемой воды на четверть.

Выпарка: пять корпусов и один греющий пар

Пар подают только в первый корпус. Дальше сок греется паром предыдущего корпуса, давление падает от корпуса к корпусу. Один килограмм греющего пара испаряет 4 до 5 кг воды, поэтому на пять корпусов расход свежего пара в 4 до 5 раз меньше испаряемой воды.

Параметр Корпус 1Корпус 2Корпус 3Корпус 4Корпус 5
Давление в корпусе, МПа 0,250,150,080,040,02
Температура кипения сока 128 °C112 °C96 °C82 °C68 °C
Сухие вещества сока 20 %28 %38 %48 %65 %
Пар последнего корпуса уходит на подогрев сока и на варку утфеля. Конденсат первых корпусов возвращают в котёл, с последних берут на мойку свёклы и промывку оборудования. Загрязнение поверхностей видно по температуре кипения: рост разницы между корпусами на 3 до 5 °C это признак загрязнения, пора на промывку.

Утфель: варка, кристаллизация, центрифуги

Три шага, где пар нужен под вакуумом. Ниже давление пара, температура и время на каждом шаге, а в тексте то, что происходит с кристаллом.

01

Варка утфеля

0,15 до 0,25 МПа

Вакуум-аппарат варят 60 до 90 минут. Сироп входит с 65 до 70 % сухих, утфель выходит с 92 %. Пар подают короткими порциями по мере роста кристалла: перепад давления в рубашке сбивает вакуум и даёт мелкий кристалл.

02

Кристаллизация

40 до 60 °C

Кристаллизатор держат утфель 12 до 20 часов. Температура падает медленно, кристалл растёт ровно, меласса уходит из него постепенно. Быстрое охлаждение даёт «мучнистый» кристалл: снаружи крупный, внутри пустой, и сахар теряет сорт.

03

Центрифуги

1 200 до 1 800 об/мин

Здесь отделяют мелассу, промывают кристалл водой 70 до 80 °C и сушат сахар. Промывная вода снимает цветность, но каждая лишняя тонна воды возвращается на выпарку и забирает пар.

Жом, меласса и фильтр-грязь

Три побочных потока выходят с завода вместе с сахаром. Сверху доли к массе свёклы, ниже температура сушки и расход пара на каждый поток.

35 до 40 %жома к массе свёклы
80 до 85 %влажность жома до сушки
4 до 5 %мелассы к массе свёклы
4 до 6 %фильтр-грязи к массе свёклы

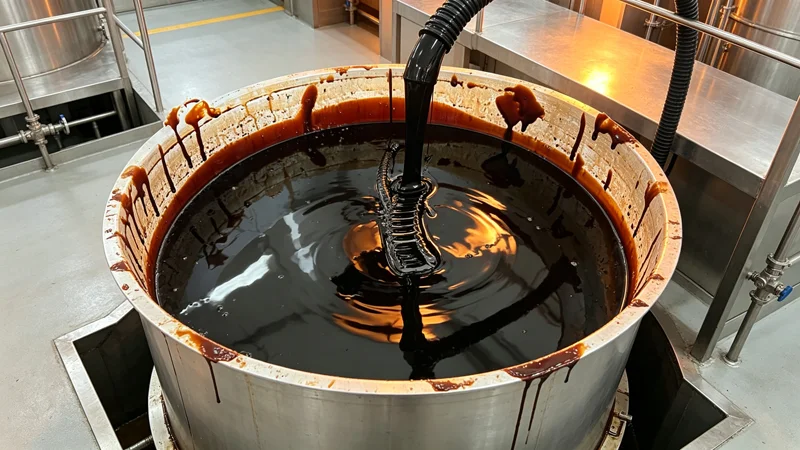

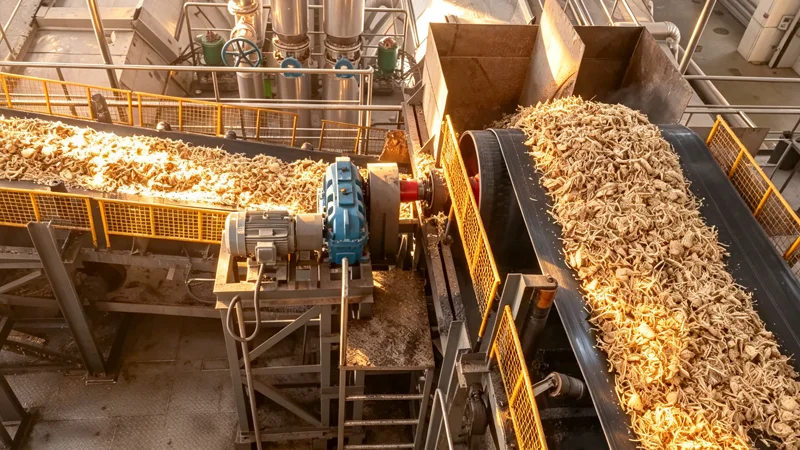

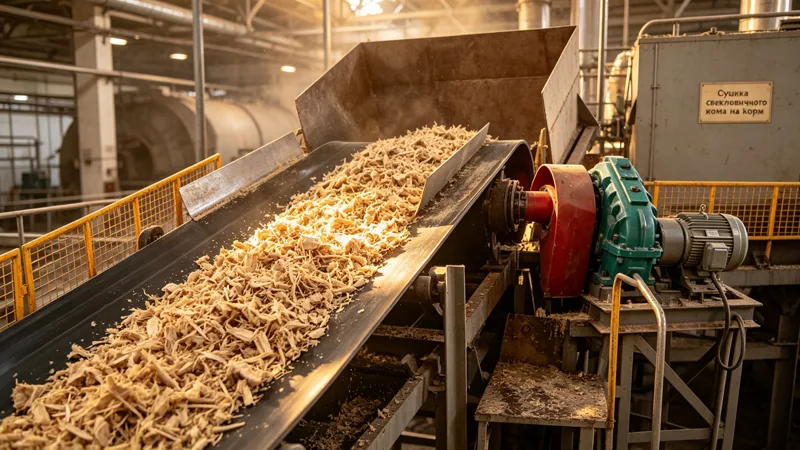

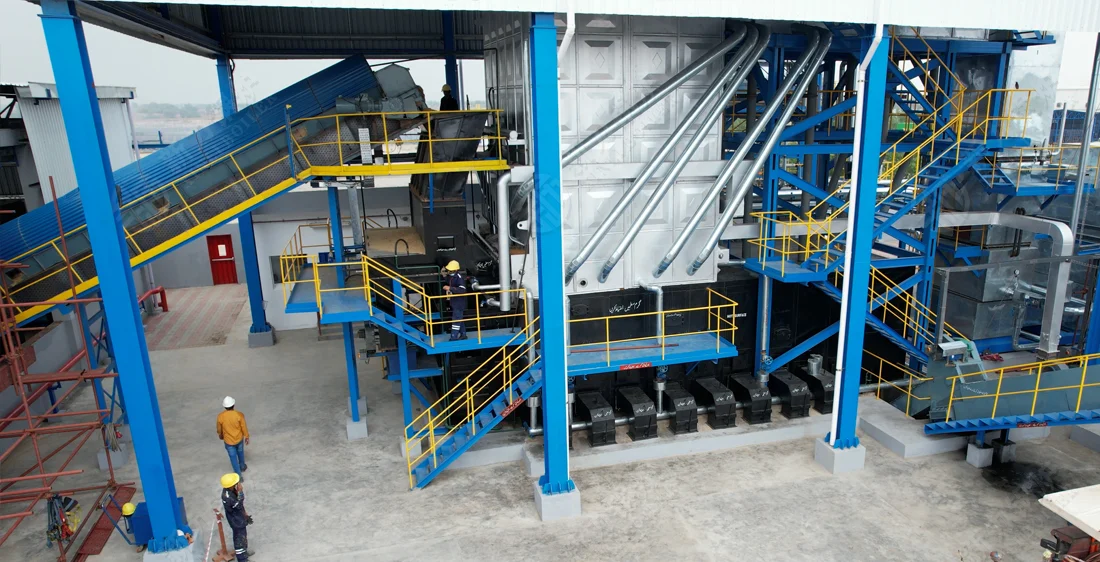

Жом сушат воздухом 90 до 120 °C, на 1 т жома уходит 0,1 до 0,15 т пара. Мелассу упаривают до 80 % сухих и отправляют на брожение. Фильтр-грязь уходит на поля, её влажность 40 до 50 %. Сушка жома обычно берёт 8 до 12 % пара завода: жом выходит с 80 до 85 % влажности, а на хранение идёт с 12 до 14 %.

Мощность под суточную переработку

Часовая нагрузка котельной стоит под суточной переработкой свёклы. Три точки на шкале: сколько пара нужно заводу на 500, 1 500 и 3 000 т свёклы в сутки.

500 т в сутки10 до 12 т пара в час
1 500 т в сутки28 до 32 т пара в час
3 000 т в сутки55 до 60 т пара в час
015 т/ч30 т/ч45 т/ч60 т/ч

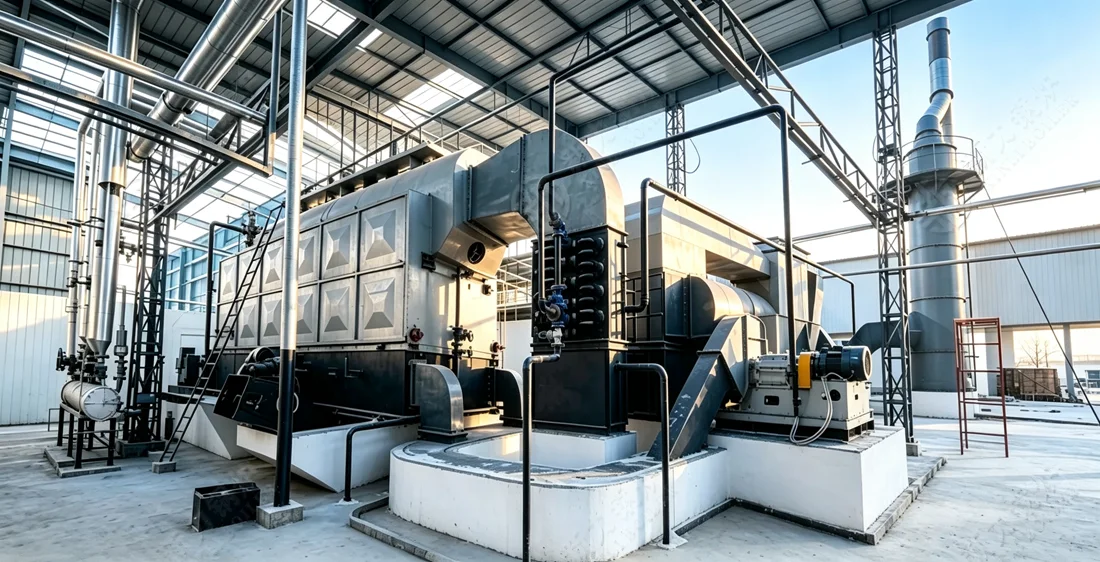

500 т в сутки

Один WNS10 на 1,0 МПа и резервный WNS6. Мойка свёклы и сушка жома берут 30 % пара. Такой завод перерабатывает свёклу за 100 до 120 суток и держит один котёл в горячем резерве.

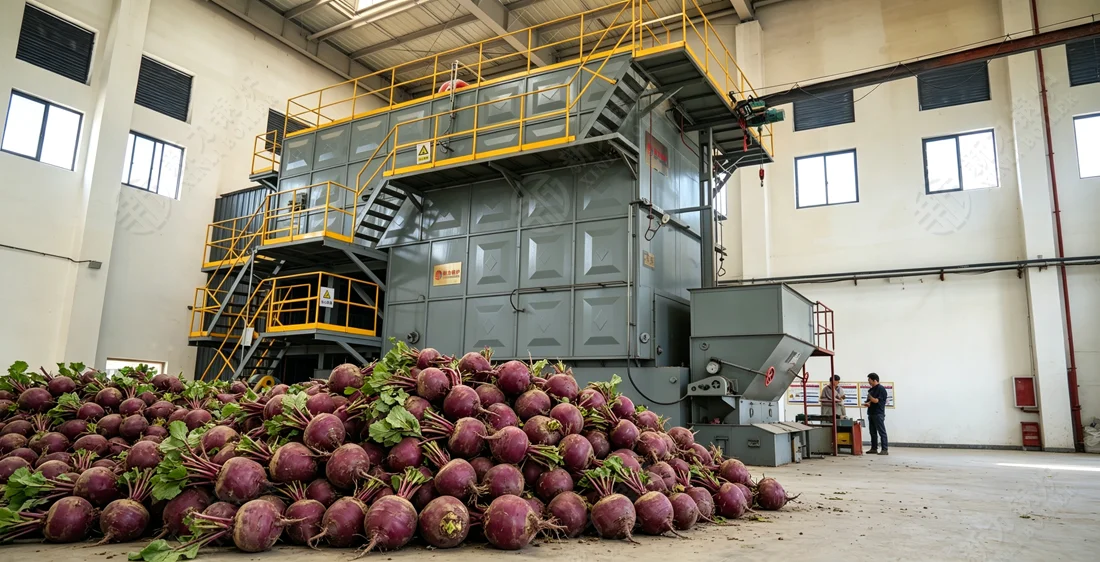

1 500 т в сутки

Два SZS15 на 1,25 МПа, один стоит в резерве на пик. Пищевая трасса с фильтром до диффузии. Выпарка на пяти корпусах берёт 55 до 65 % нагрузки, остальное делят диффузия и варка.

3 000 т в сутки

Два SZS30 на 1,6 МПа и общий коллектор. Резерв 15 %, дымовые тракты на два котла. Возврат конденсата здесь держат на 75 до 80 %, иначе подпитка забирает пар на собственные нужды.

Сезон свёклы: четыре зоны поставки

Длина сезона задаёт, сколько суток котельная работает на пике. Четыре зоны, где стоят свёкловичные заводы, и их различия.

ЗонаСезонСахаристостьЧто это значит для котельной
Центральное Черноземье90 до 120 суток16 до 18 %

пик пара в сентябре, мягкая зима даёт короткий простой

Юг России80 до 100 суток17 до 19 %

сезон короткий и жаркий, вода на конденсатор приходит тёплой

Беларусь100 до 120 суток16 до 18 %

влажная осень, свёкла приходит с высокой грязью

Юг Казахстана80 до 100 суток15 до 17 %

поливное свекловодство, сахар ниже, пара на тонну больше

Сахаристость это доля сахара в массе свёклы. Чем она ниже, тем больше свёклы перерабатывают за сутки на ту же выработку сахара.

Поставка и сервис

Пять этапов под кампанию. Слева номер шага и срок, справа работы на этом шаге и то, что завод получает на выходе.

01

Замер и тепловой баланс

Расход пара по отделениям, вода на мойку, график кампании. Пиковый час снимают отдельно от среднесуточной нагрузки: на балансе видно, сколько пара уходит на выпарку и сколько остаётся диффузии.

срок 7 до 12 дней
срок 3 до 4 недель

Проект котельной

Схема пара и конденсата, пищевая трасса, компоновка, опросные листы для экспертизы. Отдельно считают возврат конденсата по корпусам выпарки: чистая часть идёт в котёл, загрязнённая на мойку.

02
03

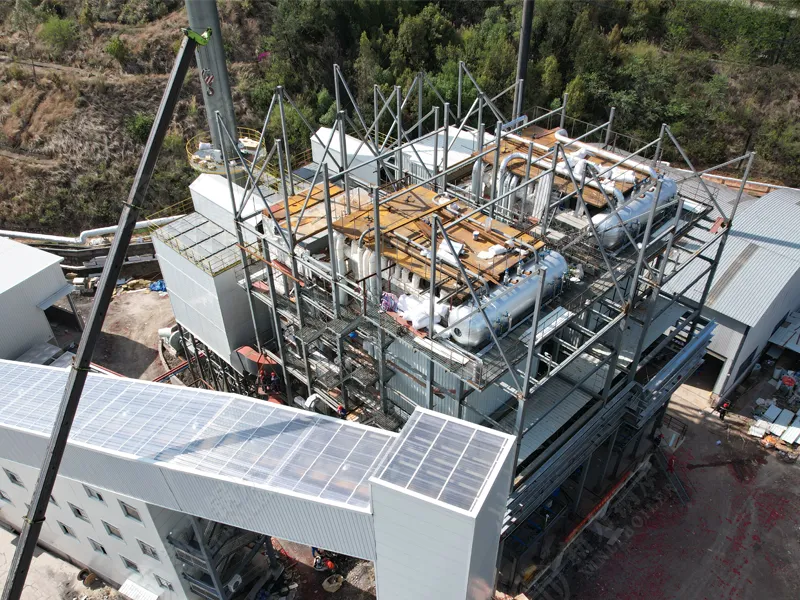

Изготовление и монтаж

Блочная готовность, шеф-монтаж, промывка трасс, запасные части на первый сезон. Блоки приходят опрессованными, с паспортами; на площадке остаётся обвязка и подключение к коллектору.

срок 45 до 70 дней
срок 10 до 15 дней

Пуск до кампании

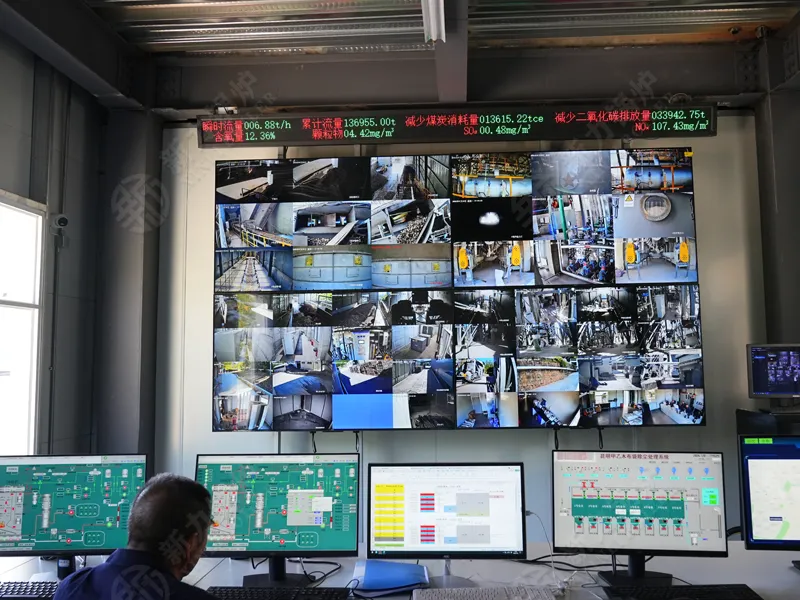

Вывод на режим, проба пара, обучение смены работе с диффузией и выпаркой. Пуск делают до прихода свёклы, чтобы завод стартовал на готовой котельной, а не на пусковом режиме.

04
05

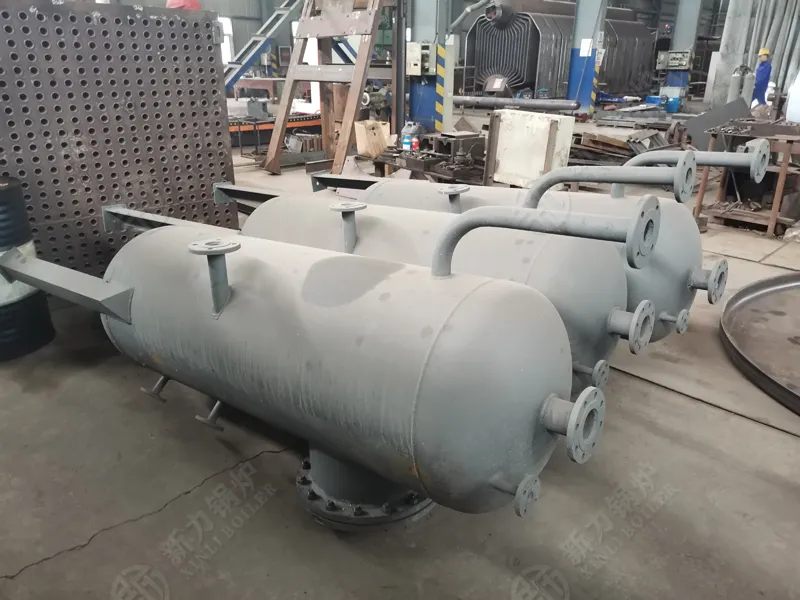

Сервис в сезон

Регламент ТО раз в квартал, поверка приборов раз в год, запасные части со склада, выезд инженера по заявке. В кампанию чистку газоходов планируют вместе с остановками завода на 8 до 12 часов.

срок выезда 48 часов

Пришлите суточную переработку свёклы, расход пара по отделениям и сроки кампании. По этим цифрам подберём число и мощность котлов, схему пара с возвратом конденсата по корпусам выпарки и график работ под межсезонье.
