Котлы серии SZL разработаны нашими инженерами с применением передовых решений и опыта отечественных и мировых производителей. Это горизонтальные паровые и водогрейные котлы с двухбарабанной конструкцией и продольной цепной колосниковой решеткой.
По техническим решениям, эксплуатационным характеристикам и показателям экологической безопасности котлы данной серии соответствуют мировому передовому уровню.
Мы оценим ваши индивидуальные производственные задачи и подберем оптимальную модель котла под ваши условия.
Какой вид топлива вы планируете использовать в котельной установке?
Какая производительность пара и рабочее давление требуются для реализации вашего проекта?
Каковы условия площадки и существуют ли ограничения по монтажному пространству?
Благодаря прочной двухбарабанной схеме и рациональной продольной компоновке котлы SZL демонстрируют стабильную высокоэффективную работу при непрерывной эксплуатации. Система топливоподачи на цепной колосниковой решетке обеспечивает равномерное сгорание топлива и высокую топливную гибкость, допускает сжигание широкого перечня твердых топлив: каменного угля, антрацита, биомассовых пеллет, опилок, соломы и рисовой шелухи. Оборудование рассчитано на долгий ресурс работы при минимальных затратах на техническое обслуживание, отлично подходит для крупных промышленных предприятий, нуждающихся в стабильной подаче пара и экономичной эксплуатации.

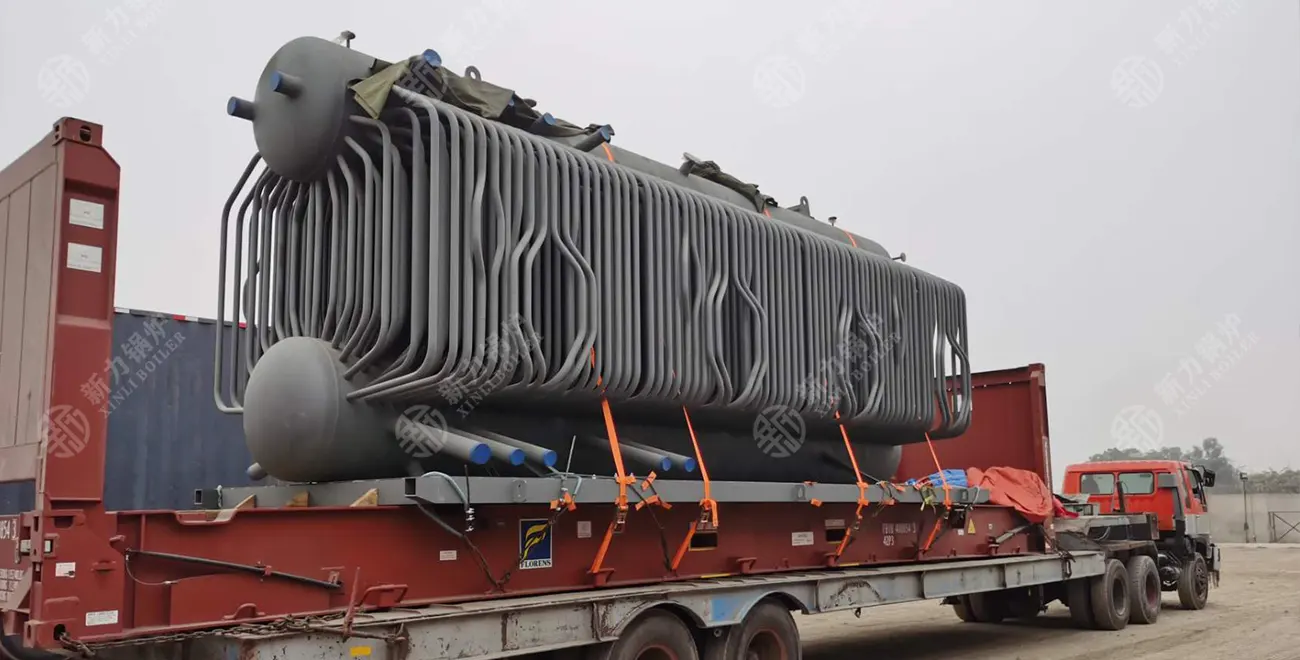

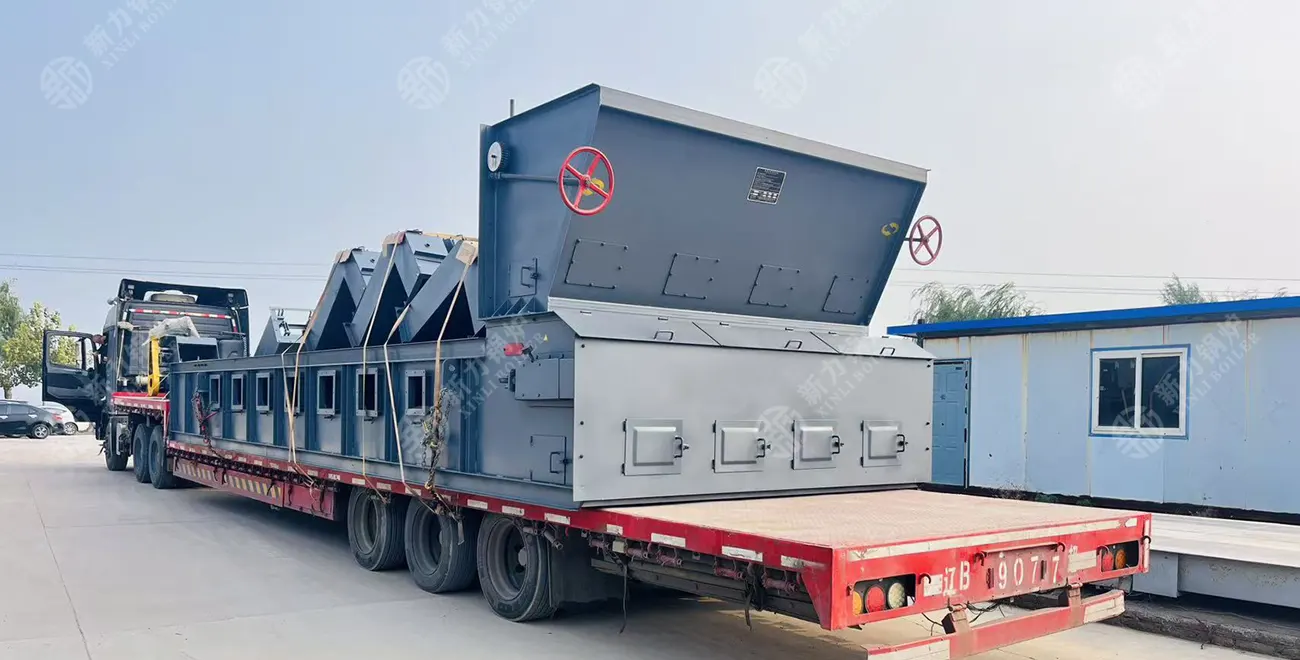

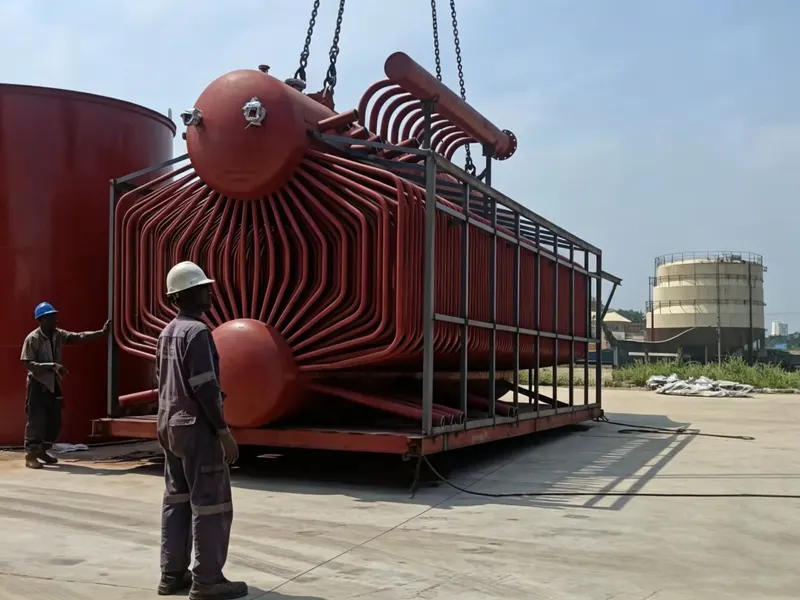

Котел выполнен по блочно‑модульной схеме заводской готовности. Модели производительностью 2‑4 т/ч представляют собой полностью собранные водотрубные агрегаты, все узлы поставляются с завода в готовом виде. Модификации 6‑25 т/ч разделены на два крупных блока: верхний блок — тепловоспринимающие поверхности корпуса, нижний блок — топочное оборудование.
Предварительная сборка на заводе, сокращение сроков монтажа на объекте
Стабильная работа, высокая теплоёмкость, большой ресурс эксплуатации
Равномерное сгорание топлива, широкая топливная гибкость
Высокая эффективность теплообмена, снижение расхода топлива
Утилизация отходного тепла, повышение теплового КПД

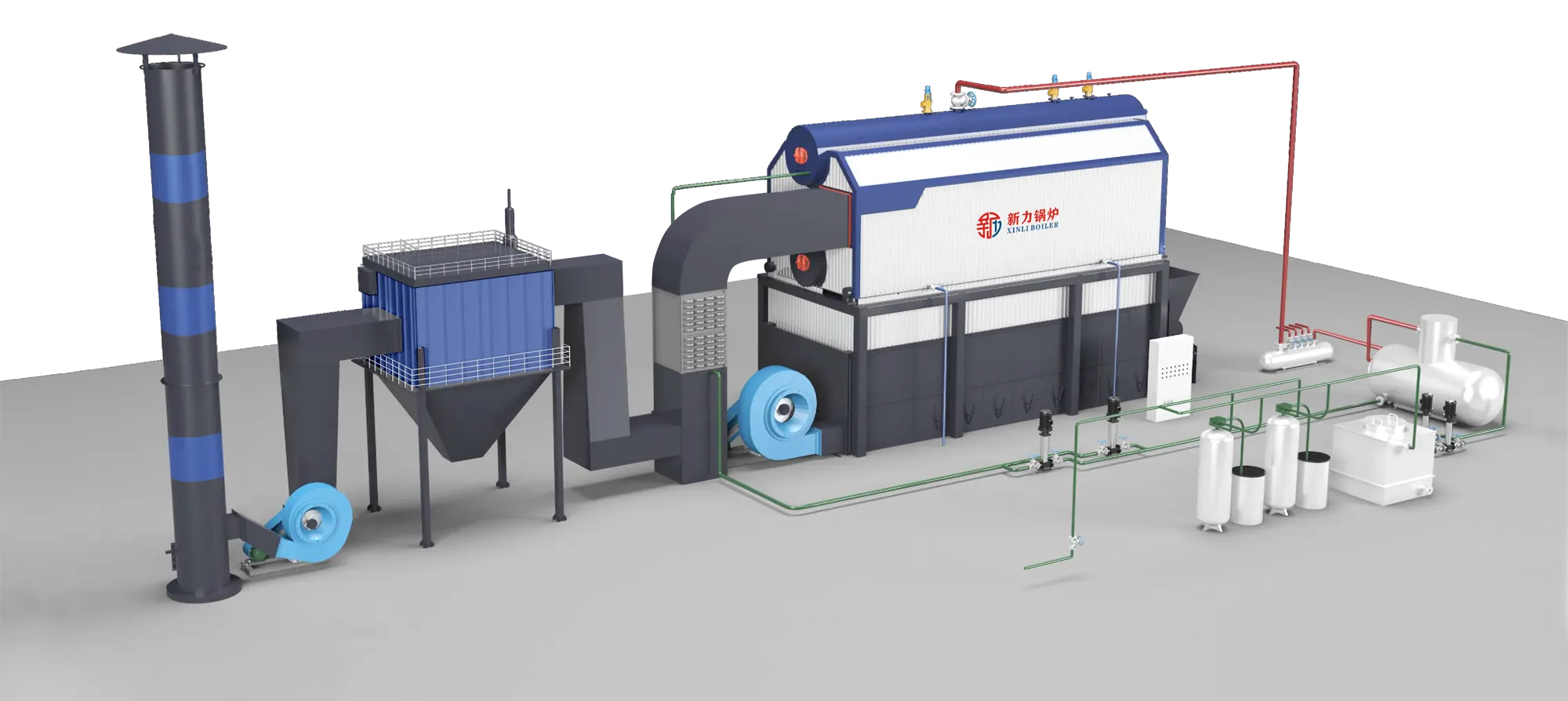

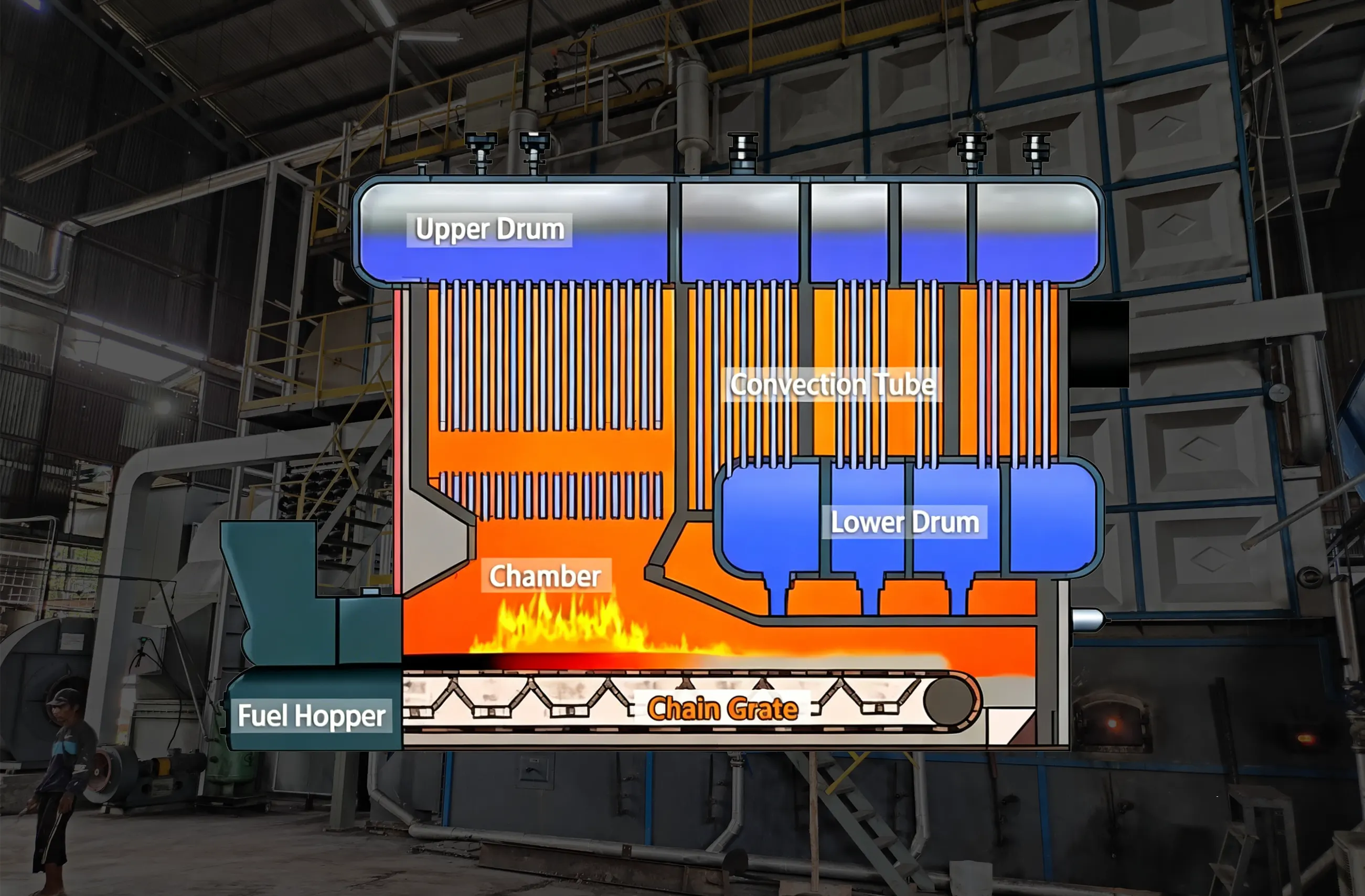

Передняя часть корпуса котла по периметру закрыта водяными экранами. Верхняя часть экранов подключена к верхнему барабану, нижняя — к коллектору, формируя топочную камеру для восприятия лучистого тепла топки. Между верхним и нижним барабанами установлен плотный конвективный пучок труб. После сгорания топлива высокотемпературные дымовые газы двумя поперечными ходами омывают конвективные поверхности нагрева, проходят через экономайзер, поступают в пылеуловитель и далее отводятся в атмосферу через дымовую трубу.

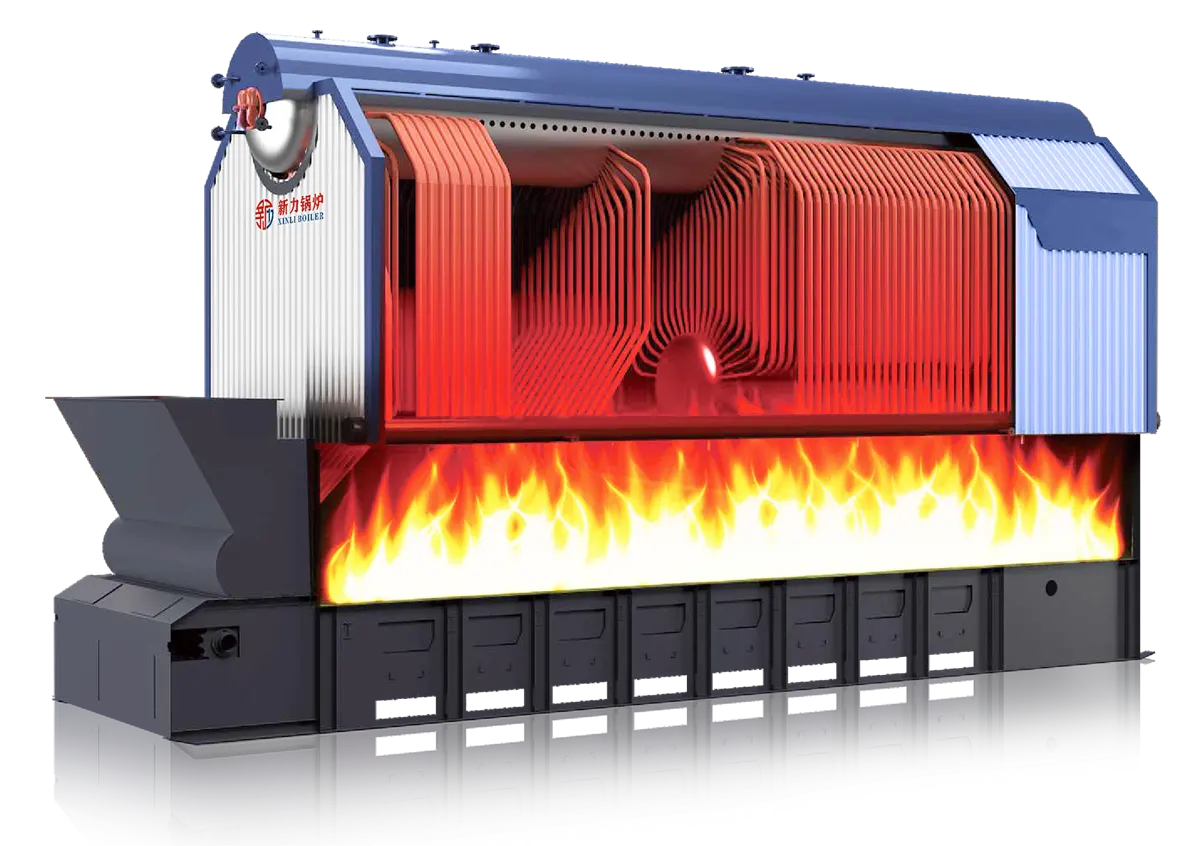

Котел выполнен по горизонтальной трехходовой схеме с увеличенным объемом топочной камеры, что обеспечивает полноту сгорания топлива. Двухбарабанные узлы большого диаметра увеличивают площадь лучистого теплообмена, гарантируют стабильную производительность и высокий тепловой КПД.
Стены топочной камеры полностью выполнены из жаропрочного бетона и высокотемпературного огнеупорного кирпича. Конструкция имеет отличную герметичность, исключает подсос воздуха и снижает тепловые потери.
Котел комплектуется автоматизированной цепной колосниковой решеткой, что позволяет снизить затраты на ручной труд. Благодаря минимальным зазорам решетка характеризуется малым просыпанием угля.
В комплекте поставляется экономайзер, который эффективно утилизирует тепло дымовых газов, снижает температуру отходящих газов и повышает тепловой КПД установки.
Котел наследует преимущества блочно‑модульной заводской готовности. Компактная конструкция допускает одноплоскостное размещение в котельной, упрощает монтаж, сокращает сроки строительно‑монтажных работ и уменьшает капитальные затраты.
Котел оснащен комплексной системой контроля по давлению, уровню воды и температуре, обеспечивает устойчивую и безопасную работу при длительной непрерывной эксплуатации.
Котлы серии SZL спроектированы с учетом простоты монтажа, надежной работы и минимальных затрат на техническое обслуживание. Благодаря блочно‑модульному исполнению и широкому диапазону рабочих режимов оборудование позволяет снизить как капитальные, так и эксплуатационные расходы вашего предприятия.
1 2 3 4 5 6 7 8 9 10 11 12 13
В таблице ниже приведены основные характеристики котлов серии SZL. Данные носят справочный характер, фактические значения определяются рабочими чертежами.
| Модель | Номинальная производительность по испарению (т/ч) | Номинальное давление (МПа) | Номинальная температура пара (℃) | Температура питательной воды (℃) | Используемое топливо | Тепловой КПД (%) | Габариты наибольшего транспортного блока (м) | Масса наибольшего транспортного блока (т) |
| SZL2-1.25/1.6/2.5 | 2 | 1.25/1.6/2.5 | 194/204/225 | 20 | Биомасса / Уголь | >83% | 5.5×2.35×3.65 | 25 |
| SZL4-1.25/1.6/2.5 | 4 | 1.25/1.6/2.5 | 194/204/225 | 20 | >83% | 7.46×2.65×3.52 | 32 | |
| SZL6-1.25/1.6/2.5 | 6 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >85% | Верх: 6.15×2.84×3.54 Низ: 7×2.7×3.5 |
21 | |
| SZL8-1.25/1.6/2.5 | 8 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >85% | Верх: 6.97×2.93×3.54 Низ: 8.06×2.85×2.58 |
25 | |
| SZL10-1.25/1.6/2.5 | 10 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >87% | Верх: 6.97×2.93×3.54 Низ: 7×2.7×3.5 |
28 | |
| SZL15-1.25/1.6/2.5 | 15 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >88% | Верх: 10×3.2×3.5 Низ: 12×3.2×3.08 |
30 | |
| SZL20-1.25/1.6/2.5 | 20 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >89% | Верх: 6.15×2.84×3.54 Низ: 7×2.7×3.5 |
35 | |
| Примечание: Данные параметры носят справочный характер, все изменения определяются фактическими рабочими чертежами. | ||||||||
| Модель | Номинальная производительность по испарению (т/ч) | Номинальное давление (МПа) | Номинальная температура пара (℃) | Температура питательной воды (℃) | Используемое топливо | Тепловой КПД (%) | Габариты наибольшего транспортного блока (м) | Масса наибольшего транспортного блока (т) |
| SZL10-1.25/1.6/2.5 | 10 | 1.25/1.6/2.5 | 194/204/225 | 20/40 | Биомасса / Уголь | >87% | - | - |
| SZL15-1.25/1.6/2.5 | 15 | 1.25/1.6/2.5 | 194/204/225 | 20/40 | >87% | - | - | |
| SZL20-1.25/1.6/2.5 | 20 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >88% | - | - | |
| SZL25-1.25/1.6/2.5 | 25 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >89% | - | - | |
| SZL30-1.25/1.6/2.5 | 30 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >90% | - | - | |
| SZL35-1.25/1.6/2.5 | 35 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >90% | - | - | |
| SZL40-1.25/1.6/2.5 | 40 | 1.25/1.6/2.5 | 194/204/225 | 20/104 | >90% | - | - | |
| Примечание: Данные параметры носят справочный характер, все изменения определяются фактическими рабочими чертежами. | ||||||||

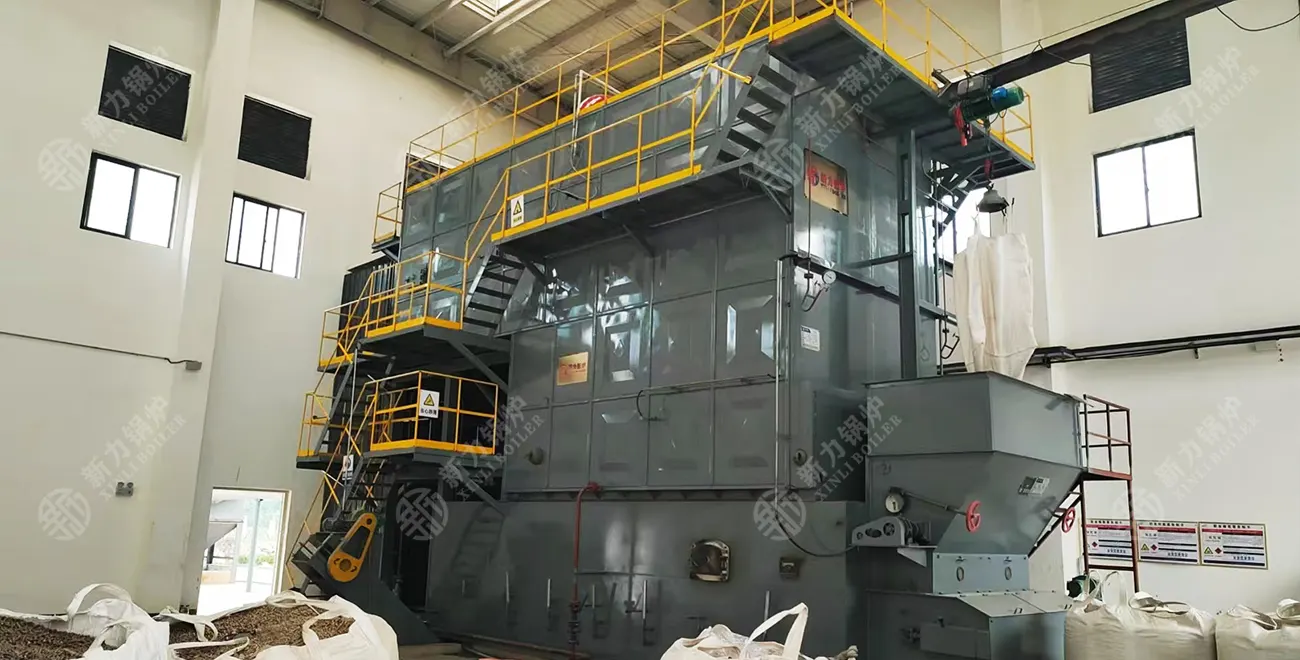

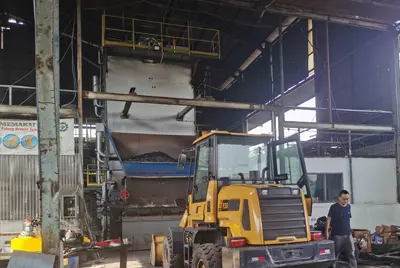

Наши паровые котлы серии SZL на угле и биомассе стабильно работают на предприятиях перерабатывающей и тяжелой промышленности стран СНГ. Ниже представлены реализованные проекты и обратная связь от реальных заказчиков.
«Наш котел SZL эксплуатируется уже 8 месяцев, работает абсолютно стабильно. Никаких поломок и посторонних шумов, пар подается непрерывно на линию варки массы. Подача биотоплива настроена отлично, по сравнению со старым котлом мы значительно сократили расходы на топливо. Для нашей фабрики это действительно важное обновление оборудования.»
«Изначально мы сомневались, сможет ли оборудование стабильно работать на смеси угля и биомассы. Но котел SZL отлично справляется с этой задачей. Прост в управлении, быстро регулирует нагрузку при повышении потребности в паре, выбросы значительно ниже, чем у старого угольного котла. Наша ремонтная служба отмечает простоту технического обслуживания.»
«Лучшее приобретение за текущий год. Котел SZL использует наши производственные отходы биомассы, поэтому мы экономим на топливе и решаем вопрос утилизации отходов. Быстрый розжиг, тихая работа, давление пара держится стабильно, что критически важно для стерилизации кормов. Монтажная бригада выполнила работы оперативно, техническая поддержка оперативно отвечает на наши вопросы.»

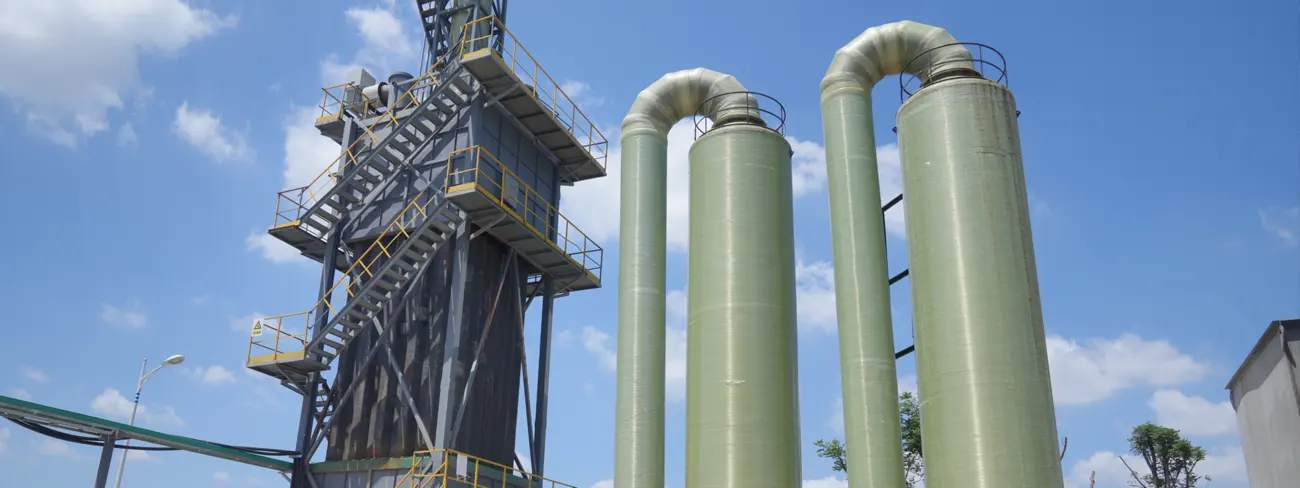

Мы предоставляем комплексную поддержку для котлов серии SZL: поставка совместимых комплектующих, полный пакет технической документации, оперативная удаленная помощь и поставка запасных частей по всему миру.
