Общие сведения об электрическом котле WDR
Конструктивные решения и эксплуатационные особенности электрического котла серии WDR.
X
Заказ звонка, проконсультируем
Котел WDR — полностью электрический паровой агрегат. Отсутствие процесса сжигания топлива исключает образование дымовых газов, не требует организации дымоходов и площадей для хранения горючего. Оборудование формирует пар с низким уровнем шума при эксплуатации и хорошо подходит для производственных площадок, где ограничены возможности по монтажу газоотводящих систем.
В регионах с развитой электросетью электрические котлы серии WDR рассматриваются как альтернатива агрегатам на угле и биомассе. Они отличаются чистотой эксплуатации, простотой управления и небольшим объемом технического обслуживания на месте объекта. Оборудование имеет простую схему монтажа и не требует сложных повседневных процедур обслуживания, показатель теплового КПД достигает 99%. Данная модель подходит для производственных объектов, где предъявляются повышенные требования к чистоте и безопасности тепловых процессов.

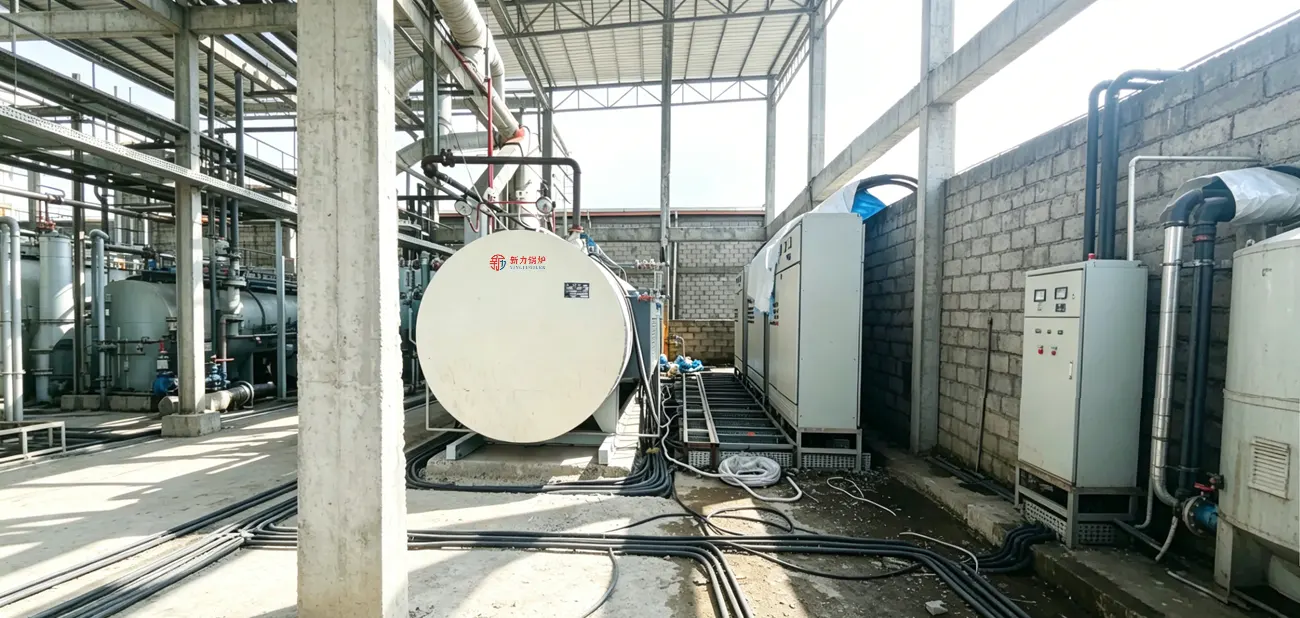

Монтаж горизонтального электрического котла WDR на объекте заказчика
Перед выбором модели рекомендуем учесть несколько ключевых параметров вашего производства:
-
Какой расход пара требуется для ваших технологических процессов?
-
Какое рабочее давление соответствует условиям вашего производства?
-
Требуется ли компактный монтаж или полностью автоматизированный режим работы?
Компактные габариты, интеллектуальная система управления и высокоэффективные нагревательные элементы позволяют размещать котлы WDR на большинстве производственных площадей. Эксплуатация агрегата не предполагает работы с топливом и установки дополнительных систем очистки отходов.
Ниже приводятся данные по конструкции, техническим параметрам и особенностям эксплуатации котлов этой серии.
Шкаф управления

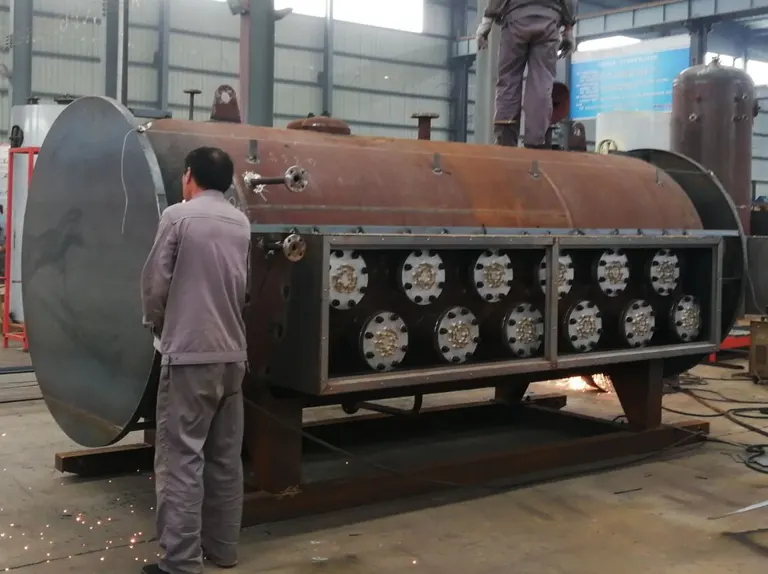

Нагревательные элементы
Блок котла
Серия WDR представляет собой полностью автоматизированный горизонтальный электрический паровой котел. Вынос шкафа электрического управления за пределы корпуса котла снижает тепловое воздействие на электрические компоненты, что влияет на продолжительность их эксплуатации.
В оборудовании применяется система управления на базе ПЛК без физических кнопок и сигнальных ламп. Сенсорная панель поддерживает отображение информации на китайском и английском языках, взаимодействие с оператором, разграничение прав доступа, вывод текущих рабочих параметров и автоматическое переключение экранов.
Нагревательные трубы поставляются проверенными производителями из разных стран. Заявленный ресурс работы нагревательных элементов составляет около 20 000 часов, тепловой КПД агрегата достигает 99%. Котел работает с низким уровнем шума, при эксплуатации не происходит выбросов оксидов азота в атмосферу.
Основные узлы и система управления электрического котла WDR
Работа электрического котла WDR строится на комплексе встроенных аппаратных средств и управляющих функций. Ниже представлены основные комплектующие агрегата.

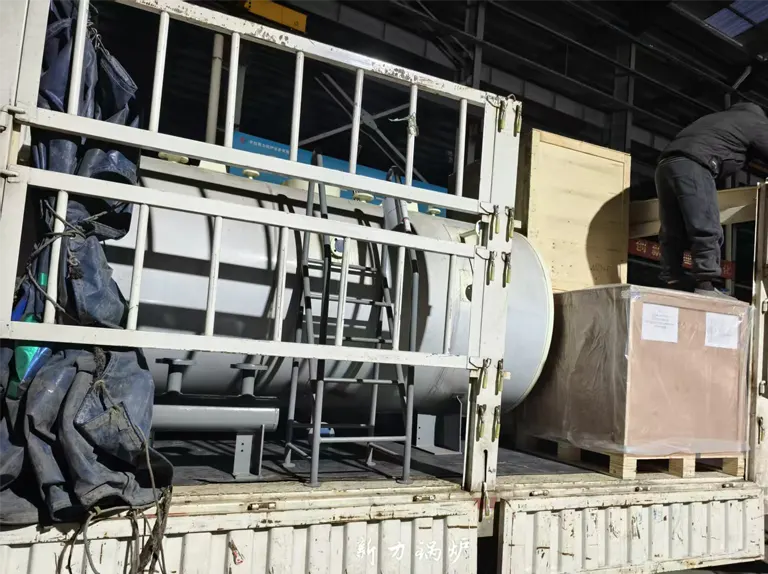

Сертификация комплектующих
Система управления ПЛК

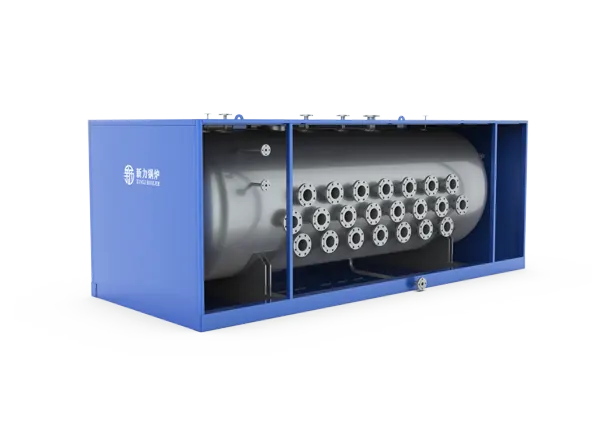

Конструкция нагревательных элементов

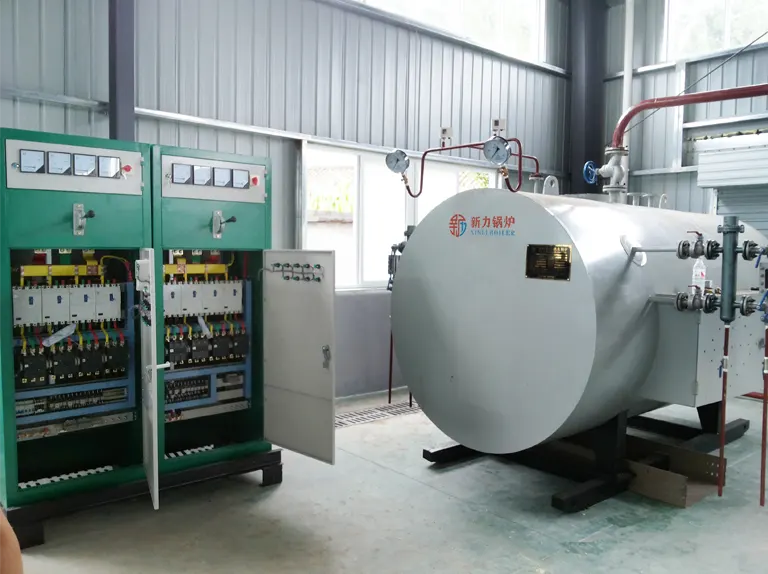

Конструкция с раздельным монтажом
Дополнительные конструктивные и функциональные решения
Ниже представлены конструктивные исполнения, алгоритмы управления и комплексы защит горизонтального электрического парового котла WDR.
Котел имеет увеличенный паровой объем для формирования пара требуемого качества.
Заложена возможность задания нескольких интервалов суточной работы. Переключение нагревательных групп происходит по циклическому алгоритму. Данный режим распределяет время работы и частоту срабатывания каждого контактора, что влияет на ресурс работы оборудования.
Контроллер выполняет отслеживание и расчет показателей давления. При изменении нагрузки происходит автоматическое включение и отключение насоса питания и нагревательных труб. Также предусмотрен ручной режим управления.
Агрегат оснащен набором защитных функций: защита от утечки тока, защита по низкому уровню воды, защита при замыкании на землю, защита от передавливания пара, защита от перегрузки по току, защита по параметрам питания сети.
Корпус котла изготовлен из котельной стали. Продольные и кольцевые сварные швы получают при автоматической сварке, каждый шов проходит рентгеновский контроль качества.
Пространство между обшивкой и корпусом заполнено теплоизоляционным материалом с высокими показателями теплоизоляции, что отражается на величине тепловых потерь.
Внешняя обшивка выполнена из листов цветной стали, материал формирует внешний вид оболочки и сопротивляется коррозионным процессам.
В схеме реализована оптимизированная компоновка цепей, аккуратная прокладка внутренних кабелей, что создает удобные условия при эксплуатации.
Реализован режим автоматического подпитки водой. При возникновении неисправностей по низкому уровню воды, перегреву, передавливанию или утечке тока оборудование отключает питание и активирует сигнализацию.

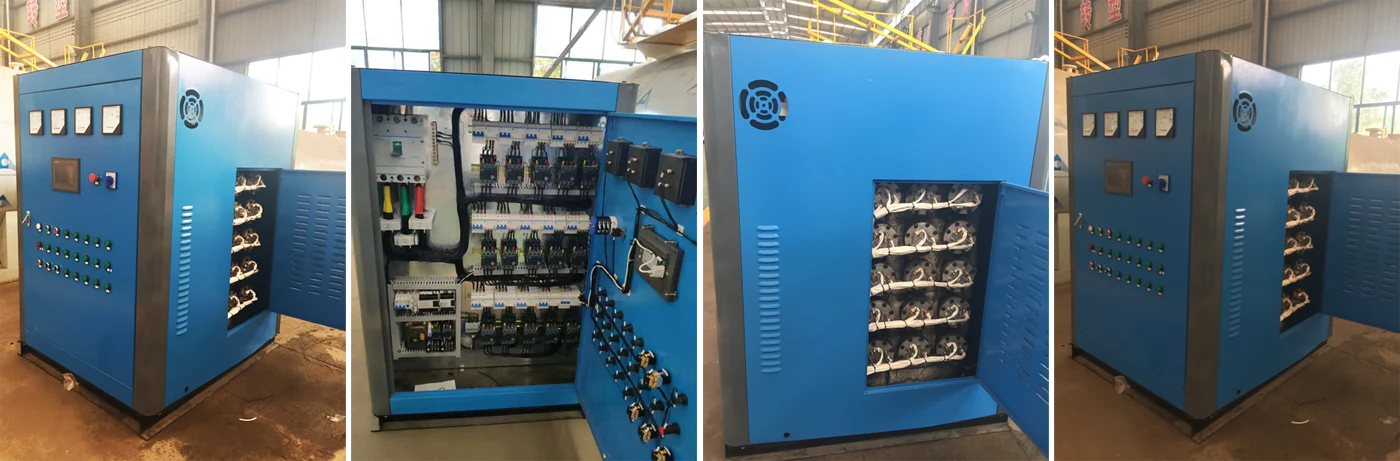

Комплектный шкаф управления для электрического парового котла WDR

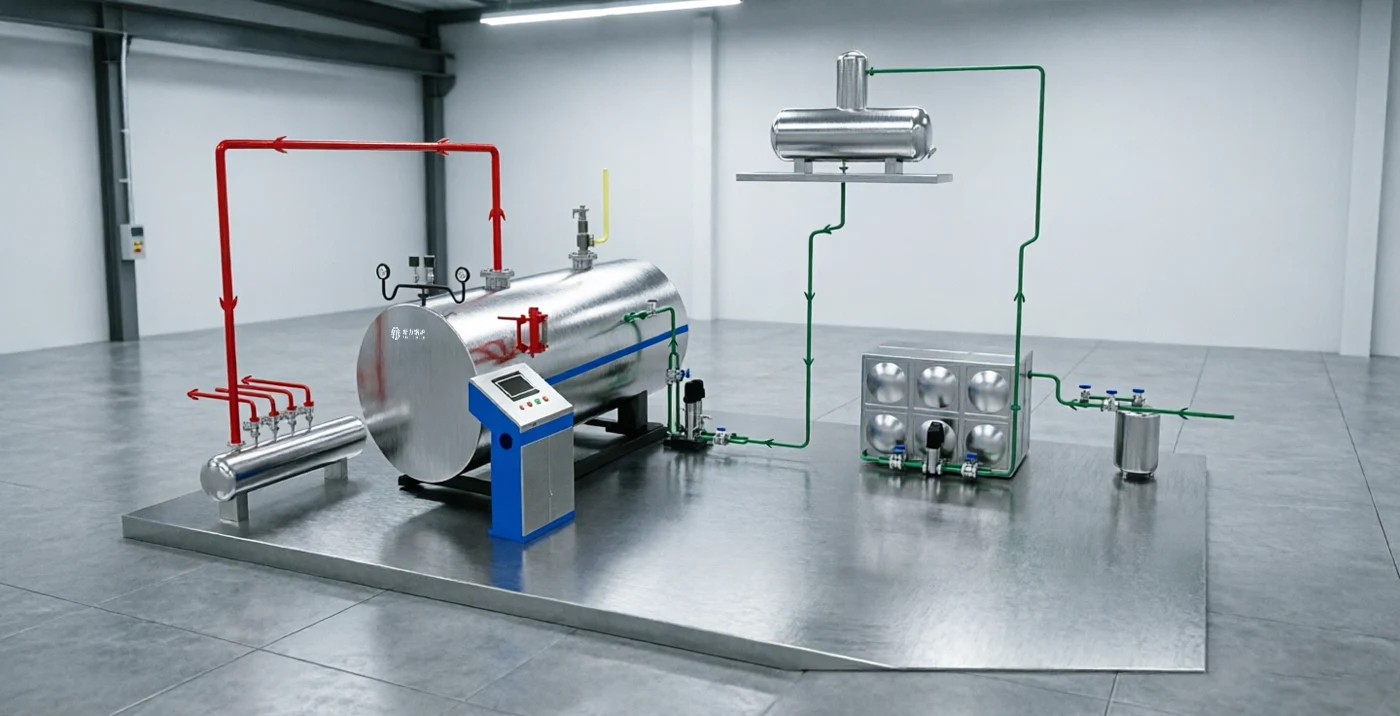

Схема системы электрического парового котла WDR
1 Котел
2 Водяной бак
3 Деаэрационный насос
4 Водоподготовитель‑умягчитель
5 Питательный насос
6 Паропроводный коллектор
7 Деаэратор
8 Шкаф управления
9 Предохранительный клапан
1 2 3 4 5 6 7 8 9
→ Паропровод
→ Водопровод
Технические параметры
Ниже представлены стандартные модельные ряды и параметры электрических котлов WDR производства Xinli. Вы можете подобрать подходящее оборудование по фактическим условиям эксплуатации, также доступно изготовление котлов по индивидуальным требованиям.
| Модель | Номинальная производительность по пару (т/ч) | Номинальное рабочее давление (МПа) | Номинальная температура пара (℃) | Тепловой КПД (%) | Габаритные размеры (мм) | Справочная масса (кг) |
|---|---|---|---|---|---|---|
| WDR1‑0.7 | 1 | 0,7 | 170 | 99 | 3000×1400×1650 | 2100 |
| WDR1.5‑0.7 | 1,5 | 0,7 | 170 | 99 | 3500×1600×1750 | 2600 |
| WDR2‑0.7 | 2 | 0,7 | 170 | 99 | 4000×1700×1950 | 3100 |
Подбор подходящей модели электрического котла WDR
Подбор оборудования выполняется по показателям почасового расхода пара и направлению деятельности предприятия. Ниже представлены варианты комплектации для разных условий эксплуатации.
Модель 1 т/ч
- Почасовой расход пара: до 1 тонны
- Сферы применения: небольшие лаборатории, медицинские кабинеты, мини‑производства
- Эксплуатационные задачи: мелкосерийная стерилизация, лабораторные испытания
- Область использования: объекты с небольшим потреблением пара и ограниченной площадью помещения
Модель 1,5 т/ч
- Почасовой расход пара: 1–1,5 тонны
- Сферы применения: пищевая промышленность, упаковочное производство, легкая промышленность
- Эксплуатационные задачи: стерилизация пищевой продукции, подогрев упаковочных линий, производственные процессы в цехах
- Область использования: объекты со средним потреблением пара и стандартными производственными мощностями
Модель 2 т/ч
- Почасовой расход пара: 1,5–2 тонны
- Сферы применения: крупные производственные комплексы, больницы, непрерывные производственные линии
- Эксплуатационные задачи: работа непрерывных технологических линий, дезинфекция и отопление медицинских учреждений, промышленные нагрузки высокой интенсивности
- Область использования: объекты с повышенным или пиковым расходом пара, крупные производственные площади и интенсивные рабочие нагрузки
Реализованные объекты на котлах WDR
Наши электрические котлы WDR активно используются в разных отраслях промышленности и социальной сферы. Ниже представлены реальные примеры эксплуатации оборудования.

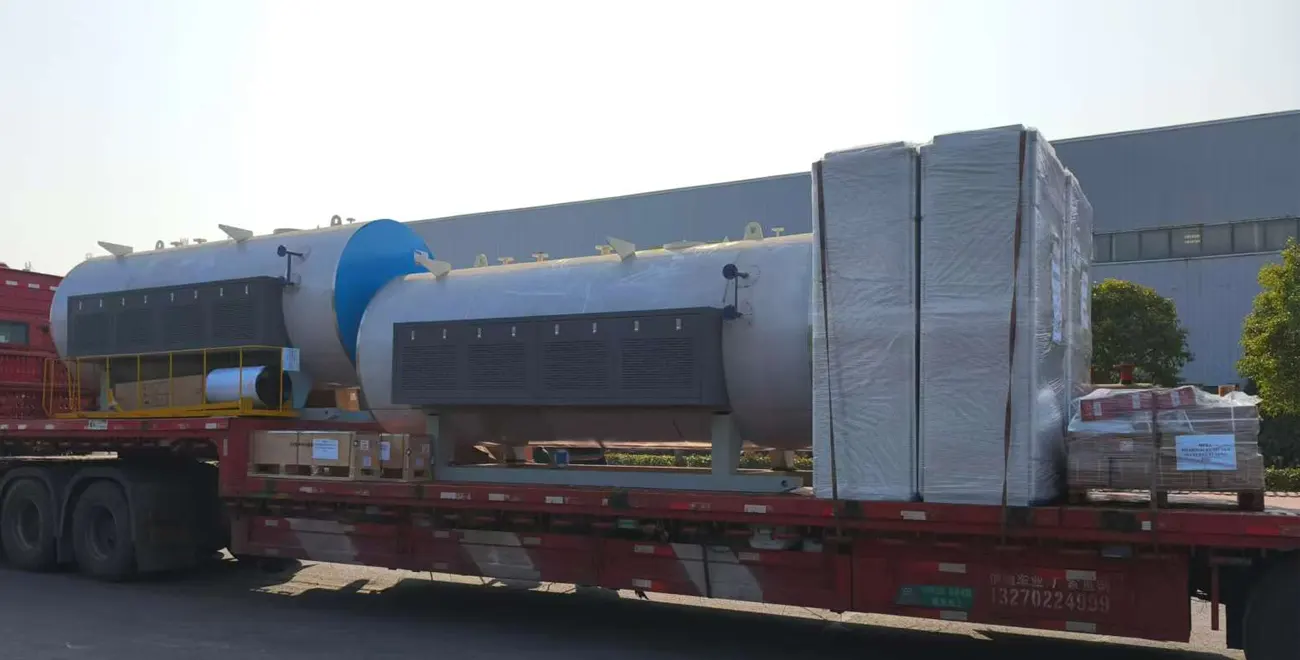

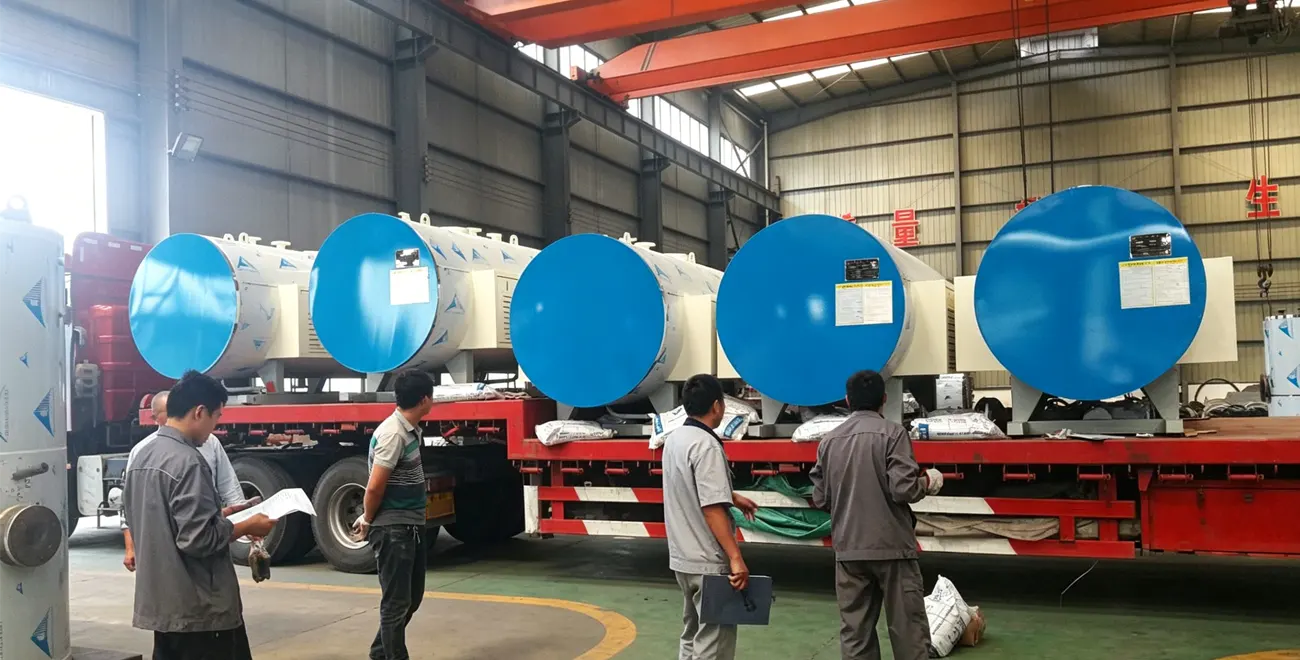

Пищевое производство | Комплекс котлов WDR
Отзыв заказчика
«Мы установили пять электрических котлов для расширения производственных линий. Оборудование работает без выбросов и лишнего шума, что критически важно для закрытых цехов пищевого производства. Установки быстро запускаются и сохраняют стабильные параметры пара в течение всей смены.»

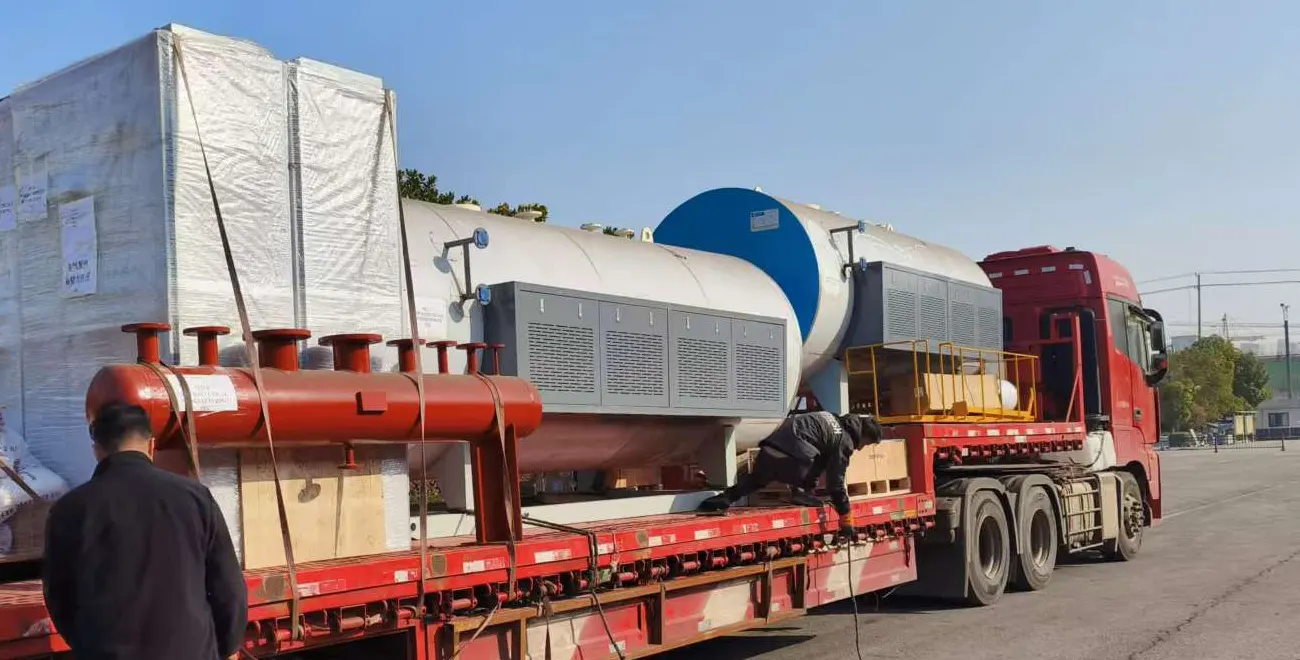

Медицинские учреждения | Резервная система WDR
Отзыв заказчика
«Для больничного комплекса важна непрерывность работы инженерных систем. Два котла WDR используются в режиме основного и резервного оборудования. Установки не требуют постоянного обслуживания, не имеют топливных систем и выхлопов, подходят для эксплуатации в медицинских помещениях.»
Подбор электрического котла WDR для производственных задач
При подборе парового оборудования важно учитывать параметры пароснабжения, условия размещения и условия технического сопровождения. Ниже представлены сведения по конструктивным решениям и сервисным возможностям котлов серии WDR.

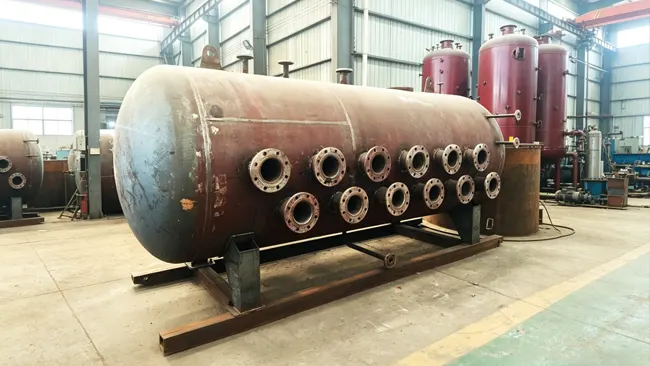

Корпус котла на стадии изготовления

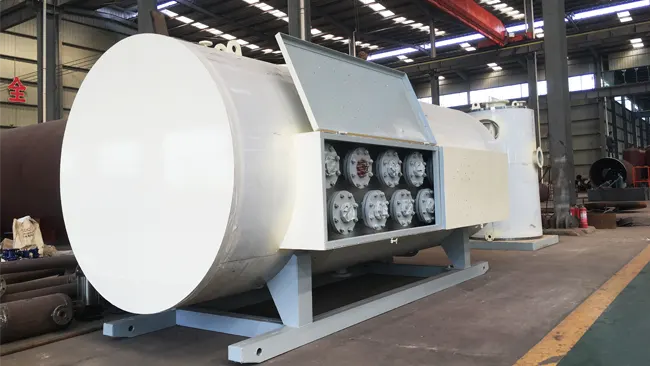

Готовый электрический котел WDR Расчетный ресурс эксплуатации
Конструкция оборудования рассчитана на 15‑летний расчетный ресурс. При соблюдении правил эксплуатации показатели работы меняются незначительно. При изготовлении применяются нагревательные элементы и конструкционные стали соответствующего качества.
Гарантия и техническое сопровождение
Гарантийный срок 18 месяцев с момента монтажа. Гарантия распространяется на детали и работы при выявлении производственных дефектов. Технические консультации доступны на всех этапах жизненного цикла оборудования.
Оригинальные запасные части
Предусмотрена долгосрочная поставка полного комплекта оригинальных запасных частей. Поставка осуществляется в сжатые сроки, замена компонентов выполняется по стандартным процедурам сервиса.
