Паровой котёл серии DZH сборного исполнения с ручной подвижной колосниковой решёткой разработан для определённых категорий потребителей. При проектировании использован накопленный опыт конструирования, производства, монтажа и эксплуатации угольных котлов нашей компании. Конструкция топочной камеры доработана и оптимизирована с учётом особенностей биотоплива: высокая летучесть, низкое содержание золы и повышенная влажность.
Оптимизированная система распределения воздуха снижает тепловые потери от неполного сжигания топлива. Котёл поставляется в сборном виде, отличается компактностью конструкции, хорошей герметичностью, высоким КПД и эстетичным внешним видом, при этом монтаж производится быстро и просто. Оборудование полностью отвечает современным рыночным требованиям.
Котёл DZH с ручной подвижной решёткой — экономически выгодное решение для заказчиков с ограниченным бюджетом. По сравнению с котлами на цепной решётке он позволяет значительно сократить первоначальные инвестиции, при этом поддерживает сжигание угля, биомассы и отходных видов топлива. Оборудование обеспечивает стабильную подачу пара для малых производств, систем отопления и технологических процессов переработки.
Какое топливо планируется использовать (уголь, биомасса, текстильные отходы или смесь видов топлива)?
Какая требуемая паропроизводительность и рабочее давление котла?
Каковы условия на объекте и требования к ограничению выбросов?
Расскажите о ваших реальных условиях эксплуатации, мы подберём оптимальную комплектацию под ваш бюджет и технологические задачи. Далее представлены полные технические характеристики, основные преимущества и области применения котлов серии DZH.

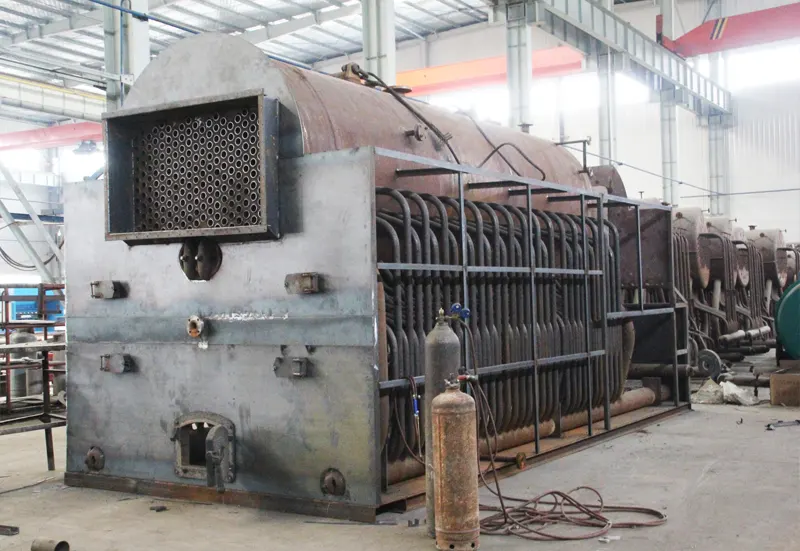

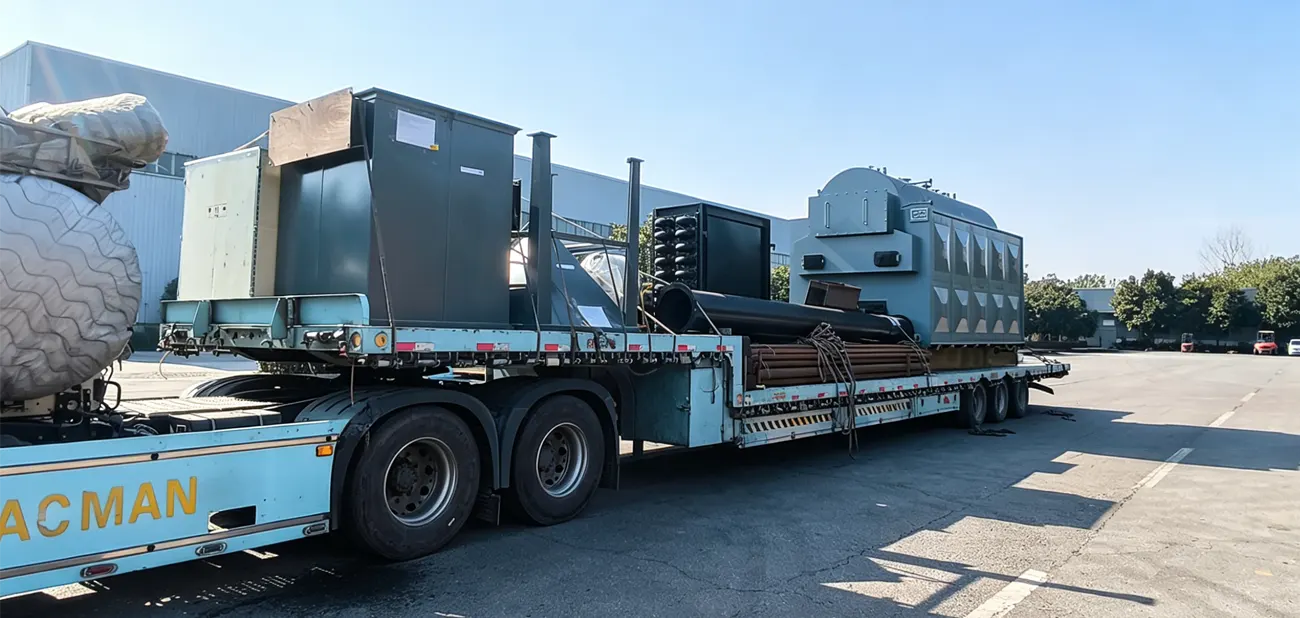

Котёл DZH - это однобарабанный продольный водожаротрубный котёл‑оболочка, в качестве сжигающего устройства используется подвижная колосниковая решётка. Водотрубные экраны по бокам топки выполняют функцию радиационных поверхностей нагрева, а боковые крылья топки выступают в роли конвективных поверхностей нагрева.

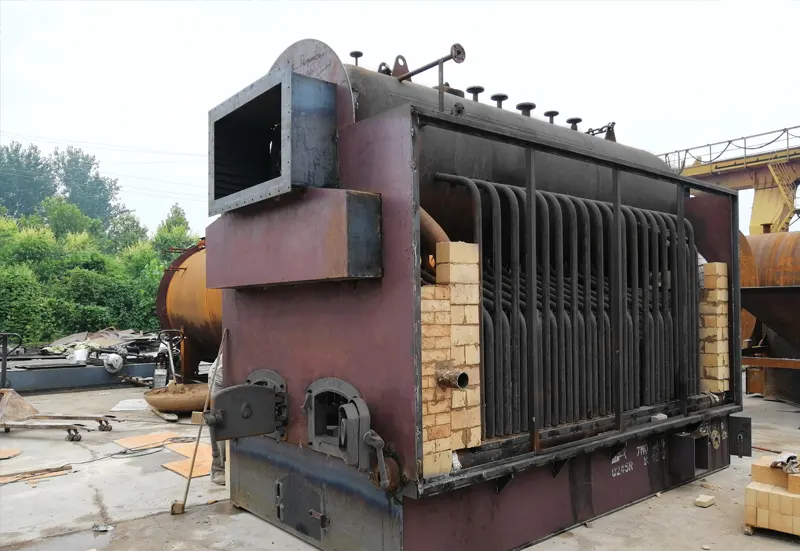

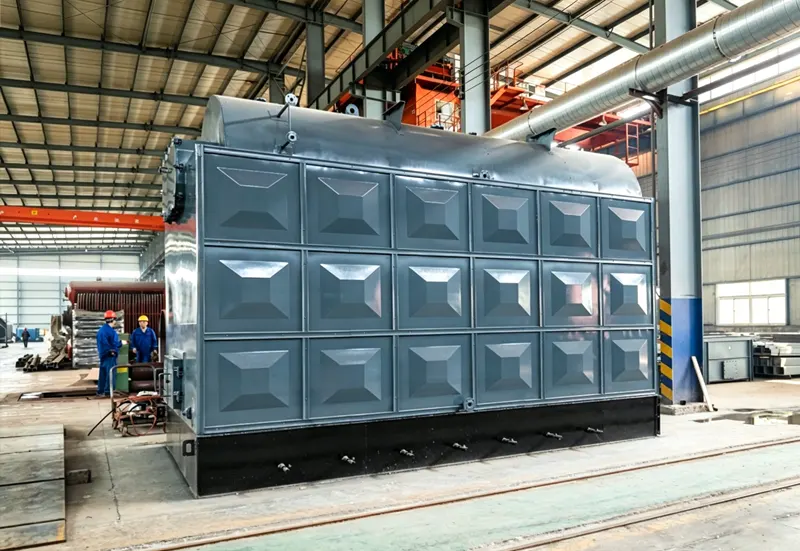

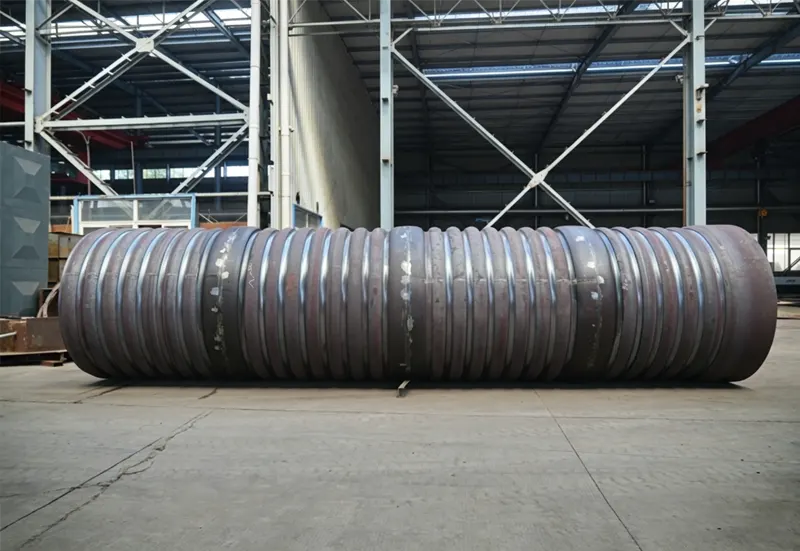

Резьбовые жаротрубки внутри барабана создают дополнительные конвективные поверхности нагрева. Стены топки выполнены по новой технологии с монолитными огнеупорными отливками, корпус котла закрыт надёжными защитными листами.
Корпус котла выполнен по схеме с верхним расположением барабана; водоэкранные трубы и коллекторы симметрично установлены с обеих сторон. Барабан собран сваркой из цилиндрической части и трубной доски. Внутри топки установлена искрогасительная перегородка, способствующая повышению эффективности сжигания топлива.
В котле DZH реализованы технологии обратного впрыска воды через коллекторы, арочной трубной доски и резьбовых жаротрубок. Данные решения эффективно устраняют типичные недостатки котлов‑оболочек: растрескивание трубной доски, разрыв водоэкранных труб, низкий КПД, недостаточная производительность и слабая адаптация к видам топлива.

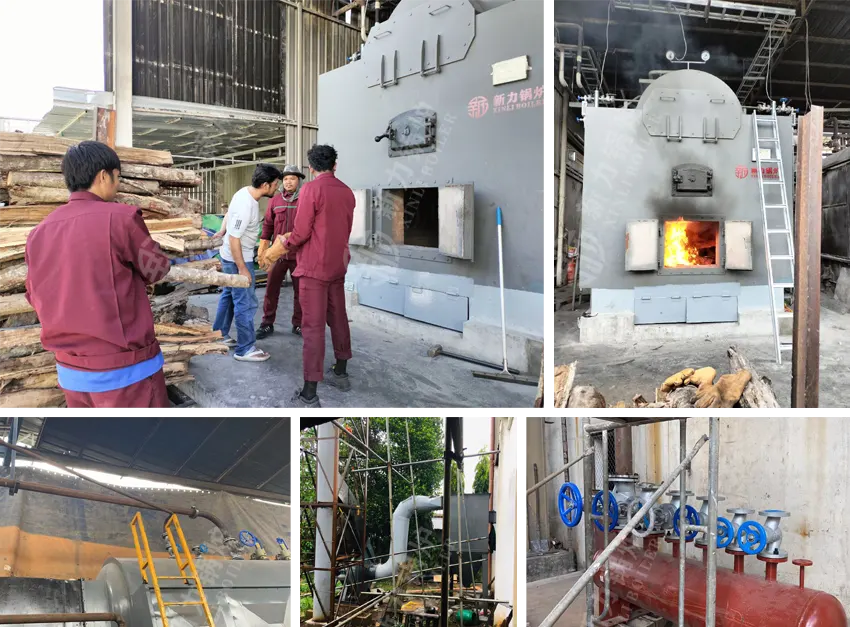

В котле DZH сжигание топлива происходит на подвижной колосниковой решётке, процесс горения стабилен и поддаётся регулировке. Схема тракта дымовых газов рассчитана на полный теплообмен при низких тепловых потерях, что обеспечивает эффективную и надёжную эксплуатацию оборудования.

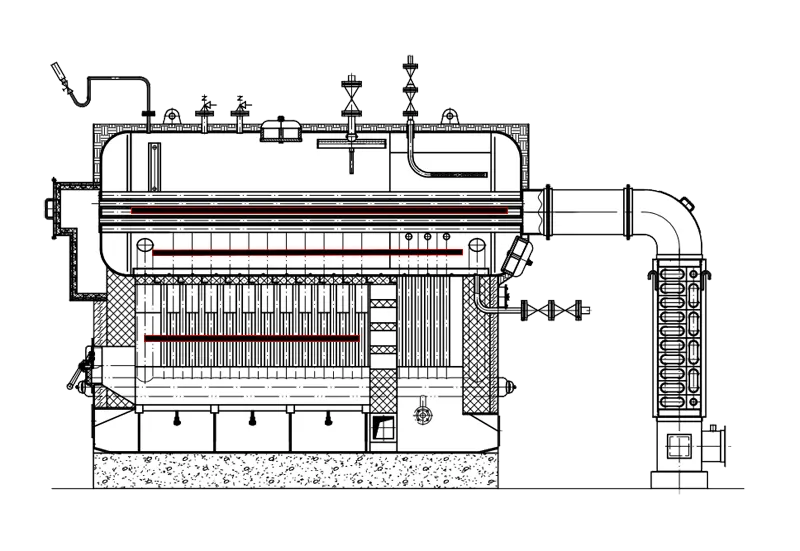

Сжигание топлива осуществляется в топочной камере на подвижной колосниковой решётке. Дымовые газы проходят из нижней части барабана котла к выходу через восьмиобразную перегородку, после чего поступают в боковые конвективные пучки труб. Далее газы направляются через переднюю дымовую камеру в резьбовые жаротрубки, проходят экономайзер, пылеуловитель и дымосос, после чего через трубу‑дымоход выбрасываются в атмосферу.
Котлы серии DZH созданы для высокой эффективности и длительного срока службы. Проверенная надёжная конструкция позволяет эксплуатировать оборудование в сложных условиях.
Ниже представлены стандартные компоновочные чертежи и основные технические параметры серии DZH. Все данные уточняются по окончательным рабочим чертежам проекта.
| Модель | Номинальная паропроизводительность (т/ч) | Номинальное давление (МПа) | Номинальная температура пара (℃) | Расход угля (кг/ч) | КПД (%) | Габариты наибольшей транспортируемой части (м) | Масса наибольшей транспортируемой части (т) |
| DZH1‑0,7/1,0/1,25‑AII | 1 | 0,7/1,0/1,25 | 170/184/194 | 151 | 82 | 4,1×1,2×2 | 12 |
| DZH2‑0,7/1,0/1,25‑AII | 2 | 0,7/1,0/1,25 | 170/184/194 | 302 | 82 | 4,5×1,3×2,3 | 18 |
| DZH3‑1,25/1,6‑AII | 3 | 1,25/1,6 | 194/204 | 600 | 82 | 4,9×1,4×2,6 | 23 |
| DZH4‑1,25/1,6‑AII | 4 | 1,25/1,6 | 194/204 | 810 | 82 | 5,4×1,5×2,9 | 28 |
| DZH5‑1,25/1,6‑AII | 5 | 1,25/1,6 | 194/204 | 1150 | 82 | 5,9×1,6×3,2 | 33 |
| DZH6‑1,25/1,6‑AII | 6 | 1,25/1,6 | 194/204 | 1350 | 82 | 6,4×1,7×3,2 | 38 |
| DZH8‑1,6/2,5‑AII | 8 | 1,6/2,5 | 204/226 | 2200 | 83 | 7,2×2,1×2,9 | 48 |
| DZH10‑1,6/2,5‑AII | 10 | 1,6/2,5 | 204/226 | 3160 | 83 | 7,5×2,2×3,1 | 58 |
| DZH15‑1,6/2,5‑AII | 15 | 1,6/2,5 | 204/226 | 3160 | 83 | 9×2,24×2,8 | 72 |
| Примечание: 1. Параметры приведены для справки, могут быть изменены согласно рабочим чертежам. 2. Рекомендуемое топливо: уголь, низшая теплота сгорания Q ≈ 21000 кДж/кг. | |||||||

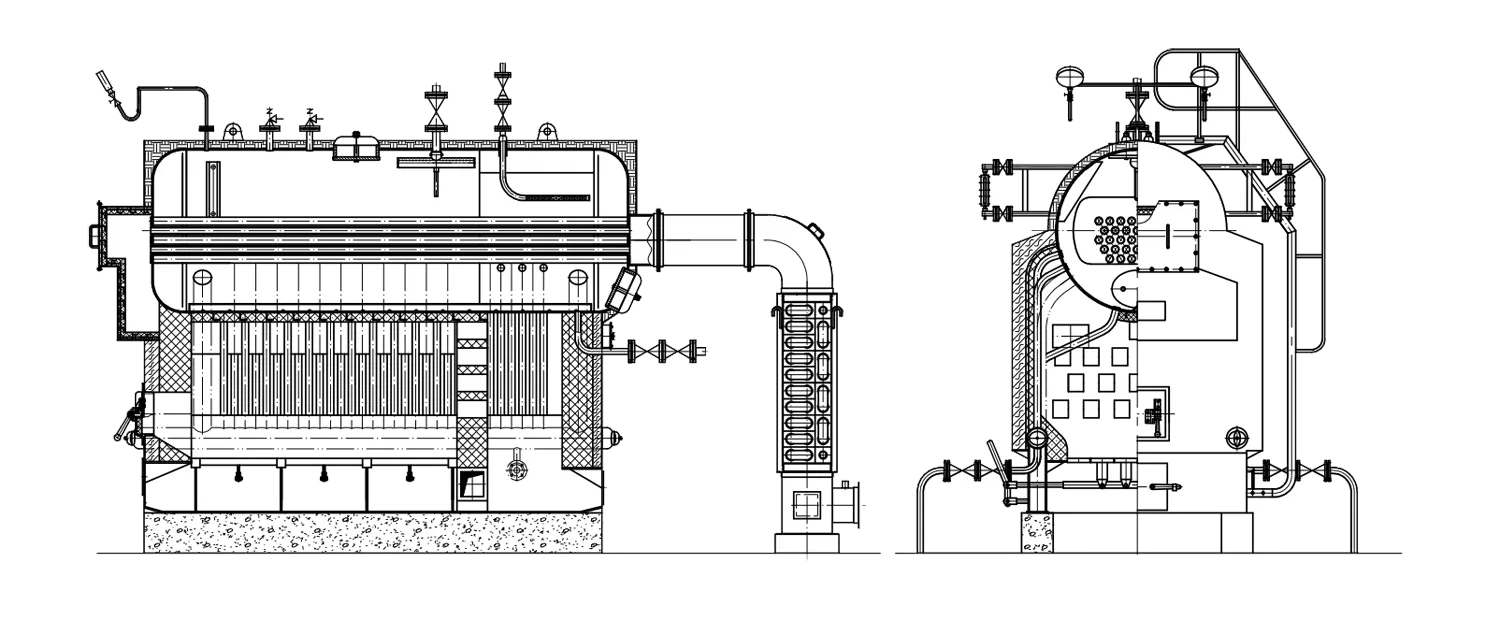

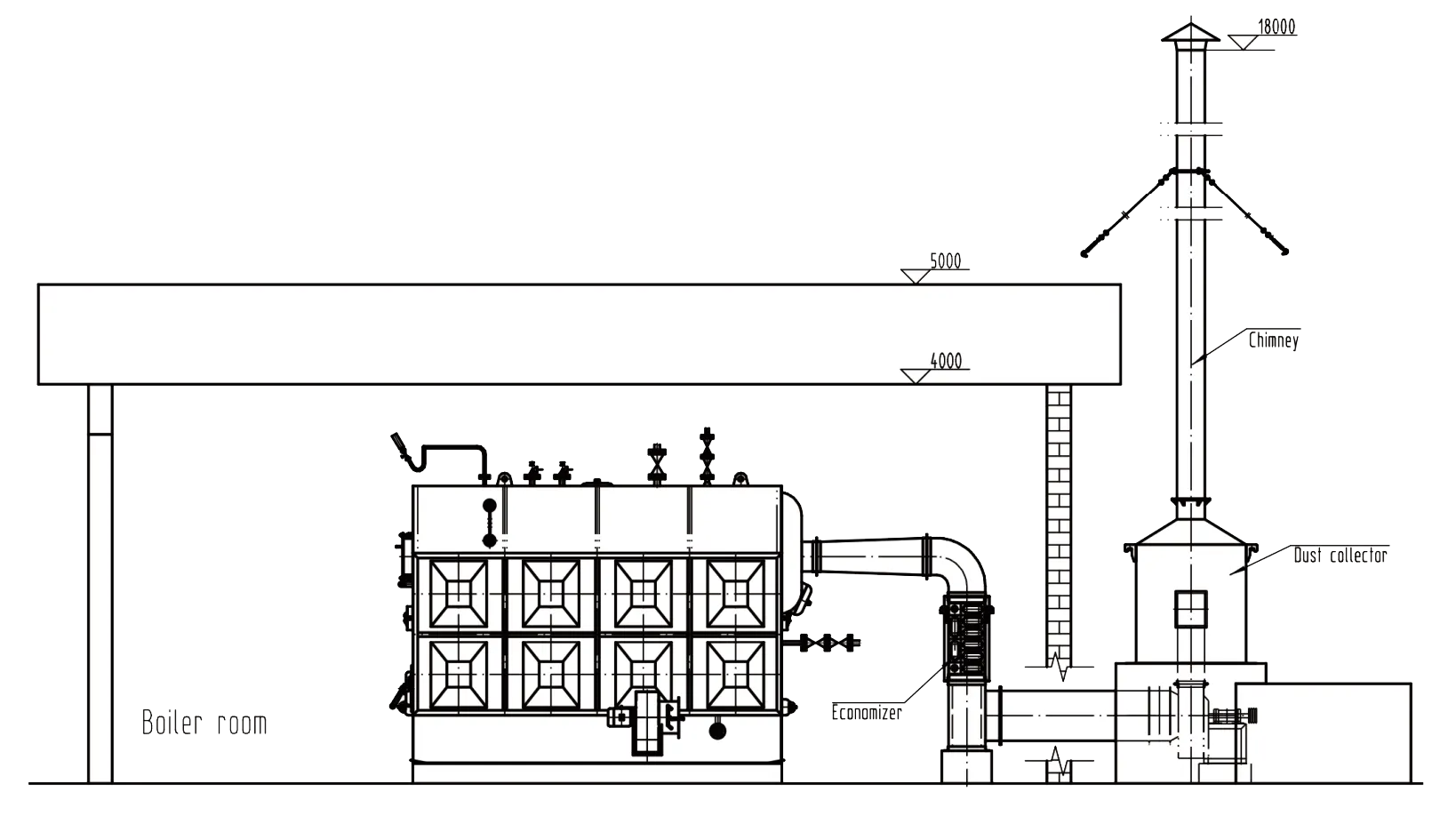

Схема компоновки системы котла DZH
Модели DZH и DZL - классические горизонтальные котлы для сжигания угля и биомассы. Основные различия заключаются в конструкции решётки, способе подачи топлива, степени автоматизации и адаптации к видам топлива, что напрямую влияет на трудозатраты и бюджет инвестиций.

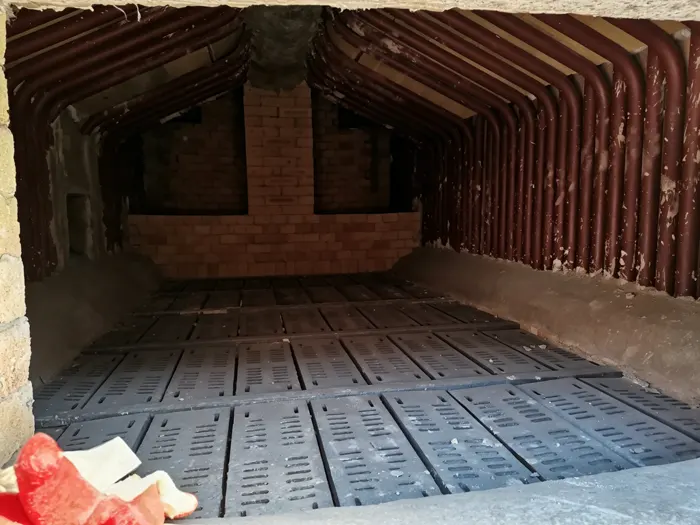

Ручная подвижная колосниковая решётка Подача топлива осуществляется полностью вручную загрузкой в топочную камеру. Перемещение решётки производится вручную для поддержания горения и удаления золы.
Решётка и способ подачи топлива

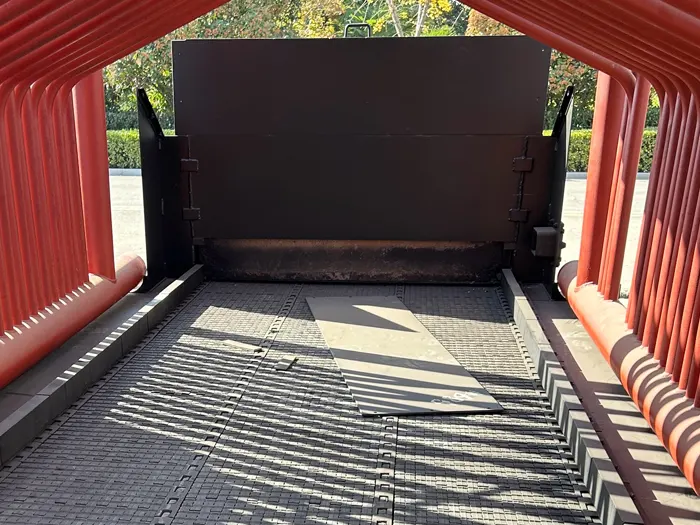

Автоматическая цепная колосниковая решётка Оснащена полностью механизированной цепной решёткой и системой автоматической подачи топлива. Топливо движется по цепи стабильно, ручная загрузка не требуется.
Широкая адаптация к топливам Подходит для угля, биомассы, сельскохозяйственных отходов, допускает стабильное сжигание текстильных отходов и разнообразных смешанных отходов.
Адаптация к видам топлива
Только для стандартных видов топлива Предназначен для стандартного угля и формованной биомассы. Использование тканевых отходов и смешанного мусора недопустимо, вызывает засорение и нарушение работы оборудования.
Низкие первоначальные затраты Простая конструкция без сложного оборудования автоматической подачи. Более низкая стоимость покупки, оптимальный вариант при ограниченном бюджете.
Затраты и трудозатраты
Высокий объём инвестиций Наличие полноценной цепной решётки и системы автоматического управления усложняет конструкцию, поэтому цена оборудования выше, чем у DZH.
Эксплуатация с участием персонала Требуется постоянный работник для периодической загрузки топлива и очистки от золы. Низкая степень автоматизации, подходит для маломасштабного прерывистого производства.
Эксплуатация и рабочие характеристики
Полностью автоматическая стабильная работа Непрерывная автоматическая подача топлива и равномерное сжигание. Ручная загрузка не нужна, идеально подходит для долговременной круглосуточной непрерывной работы производства.

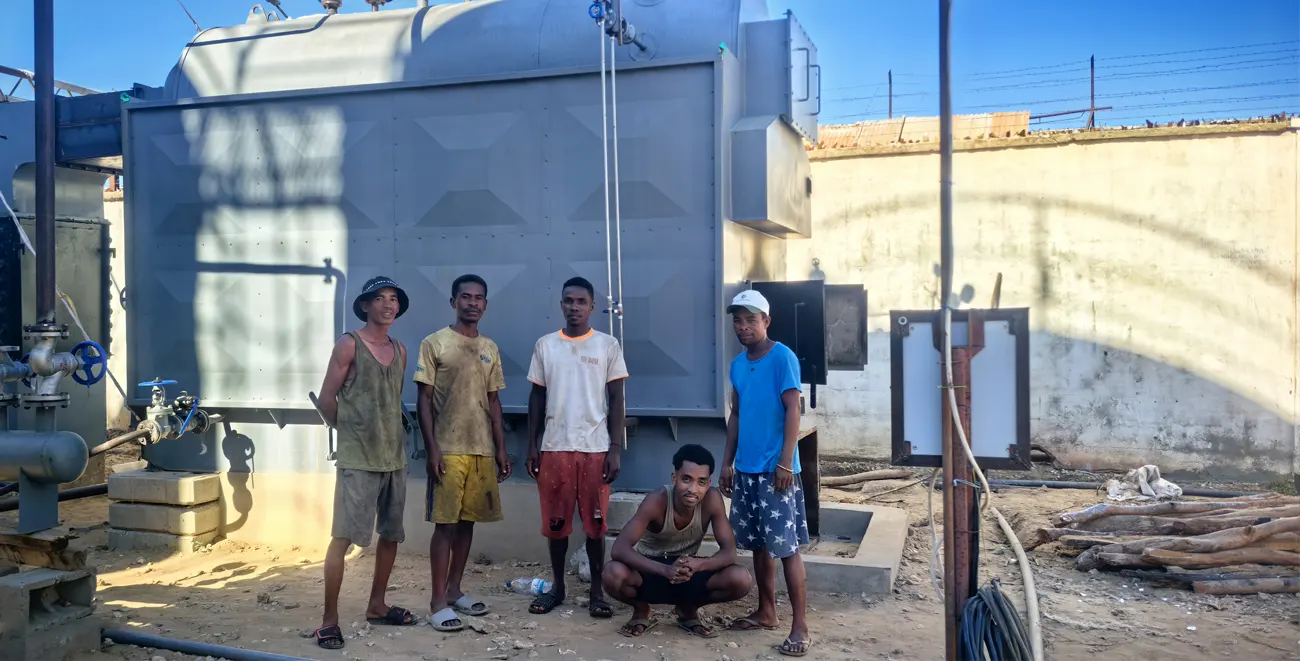

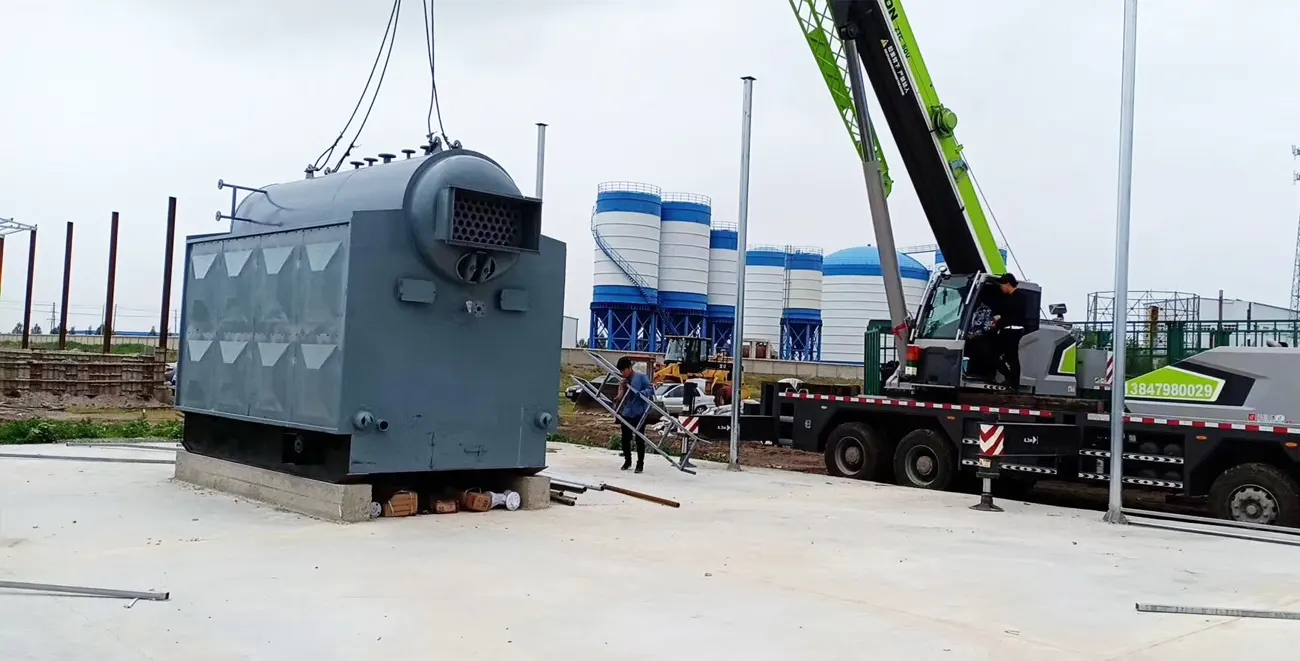

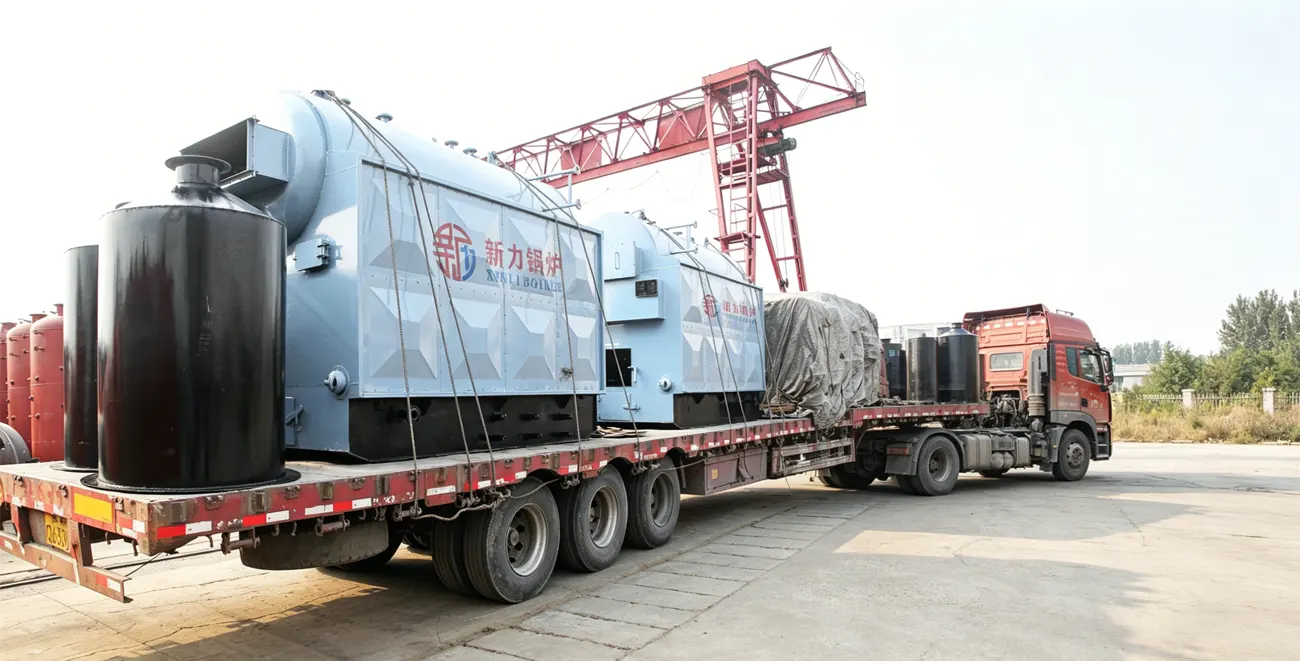

Практические проекты эксплуатации котлов DZH в Узбекистане, Беларуси и Казахстане. Оборудование адаптировано под местные виды топлива и условия работы малых и средних производств.
«Раньше текстильные отходы приходилось вывозить и утилизировать за деньги. Этот котёл полностью перерабатывает старую одежду и тканевые отходы, экономя нам большой бюджет на топливе. Давление пара стабильное, простой обслуживания минимальный.»
Независимо от отрасли вашего производства, если вам требуется паровой или водогрейный котёл с ручной загрузкой топлива, DZH станет выгодным решением по соотношению цена‑качество. Оборудование эффективно сжигает широкий спектр отходов, угля и биомассы. Приглашаем вас обратиться к нам для получения оптимального технического решения.
