DHL углотрубный котёл с цепной решёткой

Тип оборудования: Паровой котёл / Водогрейный котёл
Номинальная производительность пара: 20~35 т/ч
Номинальное рабочее давление: 1,25~2,5 МПа
Топливо: Древесные пеллеты, биобрикеты, опилки, древесная щепа, кора древесины, солома, лузга подсолнечника, кукурузные початки, рисовая шелуха, торф, бурый уголь, каменный длиннопламенный уголь, антрацит
Сфера применения: Промышленное производство, теплоэлектрогенерация, централизованное теплоснабжение, химические предприятия, пищевые комбинаты, бумажные фабрики, текстильные предприятия и другие крупные и средние промышленные объекты, нуждающиеся в стабильной подаче пара и большом объёме тепловой энергии.

Главная>Продукция>Котёл на угле и биомассе>DHL котёл с угловыми трубами

Углотрубные котлы DHL рассчитаны под долгую непрерывную работу на промышленных площадках. За счёт самонесущей схемы отпадает необходимость в тяжёлом стальном каркасе, что упрощает монтаж и снижает расходы на подготовку фундамента.

Котёл хорошо работает на угле, разной биомассе и их смесях. Естественная циркуляция воды стабильно держится при реальных колебаниях качества топлива, все основные узлы удобны для планового обслуживания.

Опыт эксплуатации углотрубных котлов DHL

Оборудование DHL генерирует пар или горячую воду для технологических нужд, выработки тепла и централизованного теплоснабжения. Конструкция адаптирована к реальному качеству твёрдого топлива, поэтому котлы широко используются на химических, пищевых, целлюлозно‑бумажных производствах и крупных теплообъектах.

Какое топливо вы планируете сжигать: уголь, биомассу или их смесь?
Какая производительность и рабочее давление требуются для вашего объекта?
Есть ли ограничения по размерам площадки и какие местные нормы по выбросам действуют?

Наши специалисты подбирают комплектацию под конкретные условия объекта, учитывая КПД, экологические требования и экономику эксплуатации. Далее приводятся технические параметры, особенности и области применения серии.

Об углотрубном котле DHL

Углотрубный котёл имеет толстостенные опускные трубы большого диаметра, размещённые по четырём углам агрегата. Эти трубы формируют несущий каркас, принимающий на себя вес всей конструкции. Оригинальная схема водяной циркуляции обеспечивает стабильную работу при изменении нагрузок. Топочная камера и конвективные поверхности нагрева выполнены по самонесущей схеме. Конструкция позволяет экономить стальной прокат и снижать затраты на подготовку фундамента и плановое техническое обслуживание.

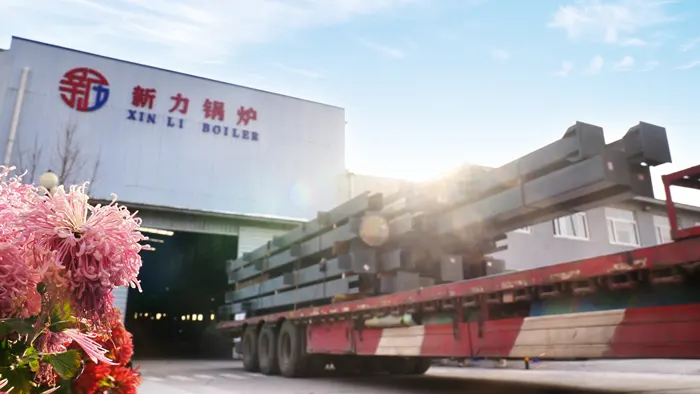

Отгрузка углотрубных котлов DHL

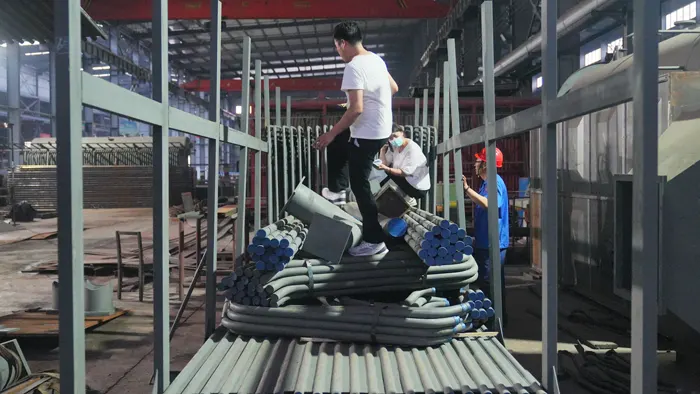

Узлы углотрубного котла

Высокий КПД

Большая топочная камера с полностью мембранной герметизацией хорошо подходит для сжигания разной биомассы и угля. Минимизация подсосов воздуха снижает тепловые потери и поддерживает стабильно высокий КПД в широком диапазоне нагрузок.

Стойкость к коррозии и износу

Конструкция рассчитана на работу с биотопливом, содержащим хлор и серу. Организация движения дымовых газов снижает агрессивное влияние на металл, уменьшая коррозию и абразивный износ поверхностей нагрева.

Большой объём топочной камеры

Барабан котла вынесен за пределы топочной камеры. Выход из топки выполнен на высокой отметке, частицы топлива дольше находятся в зоне горения, что обеспечивает эффективное сжигание топлива с высокой влажностью.

Конструкция и основные узлы котла DHL

Углотрубный котёл DHL выполнен по самонесущей схеме без внешнего стального каркаса, отличается надёжной водяной циркуляцией, большим объёмом топочной камеры и высокой эффективностью теплообмена при сжигании угля и биомассы.

Углотрубная конструкция

Мембранные экраны

Решётка и воздушный коллектор

Компоновка топочной камеры

Утилизация тепла дымовых газов

Флагообразная поверхность нагрева

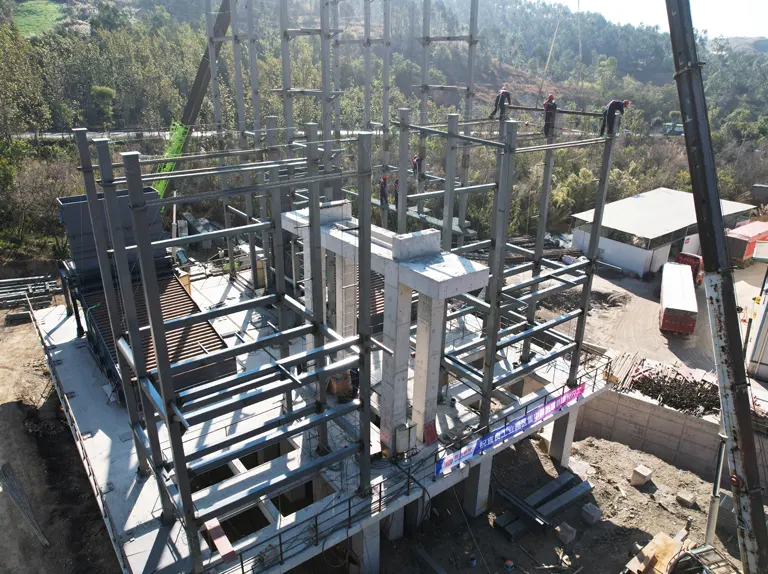

Углотрубная конструкция

По четырём углам котла установлены толстостенные опускные трубы большого диаметра. В состав оборудования входят опускные трубы, барабан, водяные экраны, коллекторы, флагообразные поверхности нагрева и усилительные балки. Внешний стальной каркас отсутствует.

Несущая система формируется опускными трубами и мембранными экранами
Высокая жёсткость конструкции, хорошие показатели сейсмоустойчивости
Снижение расхода стального проката по сравнению с котлами на внешнем каркасе

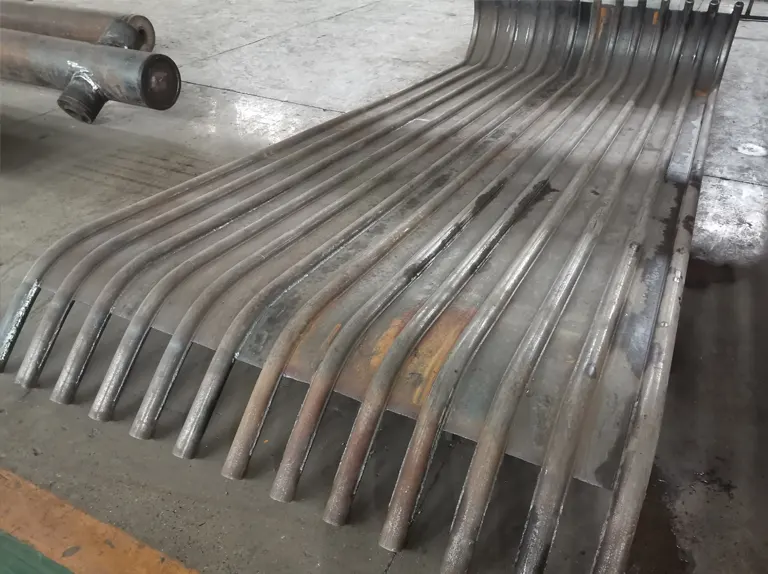

Мембранные экраны

По периметру топочной камеры и каналов поверхностей нагрева применяются полностью сварные мембранные водяные экраны. Топка имеет большую площадь сечения и значительный внутренний объём.

Всесварная конструкция уменьшает подсос воздуха и избыток воздуха в топке
Снижение тепловых потерь дымовых газов, повышение КПД котла
Стабильность геометрии при длительной эксплуатации под переменными нагрузками

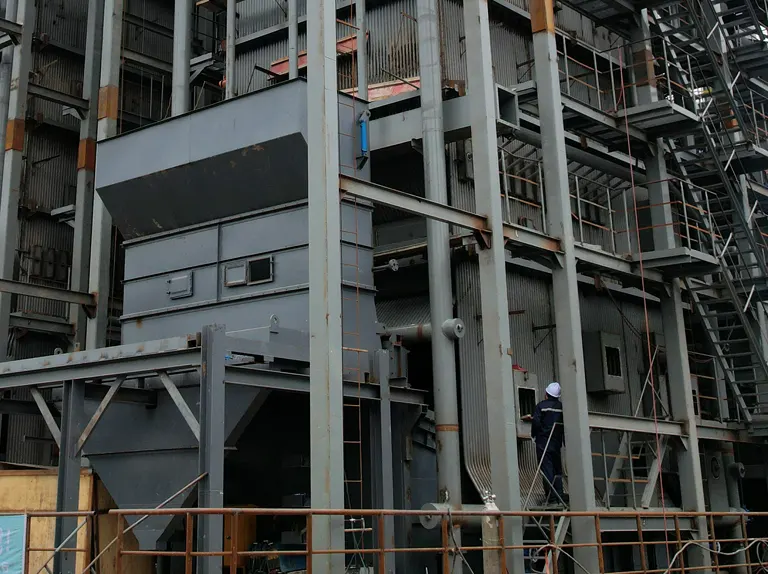

Решётка и воздушный коллектор

В котле устанавливаются цепные или балочные топочные решётки с системой равномерного распределения дутьевого воздуха. Под поверхностью решётки расположен большой уравнительный воздушный отсек.

Уравнительный коллектор обеспечивает равномерную подачу воздуха по всей ширине решётки
Подходит для угля и биомассы с широким диапазоном размеров фракций
Стабильный процесс горения, малое содержание недожога в шлаке и золе

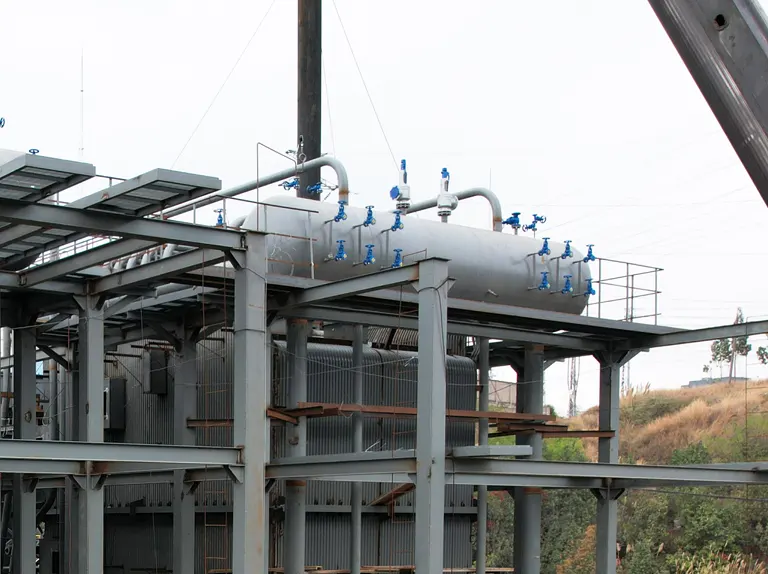

Компоновка топочной камеры

Барабан вынесен за габариты топочной камеры. Выход газов из топки организован на высокой отметке, что создаёт большой свободный объём для процесса горения.

Большой объём топки снижает удельную тепловую нагрузку, исключает локальные перегревы
Высокое расположение выхода увеличивает время пребывания частиц в зоне горения
Устойчивая работа на биотопливе с повышенной влажностью и низкой теплотворностью

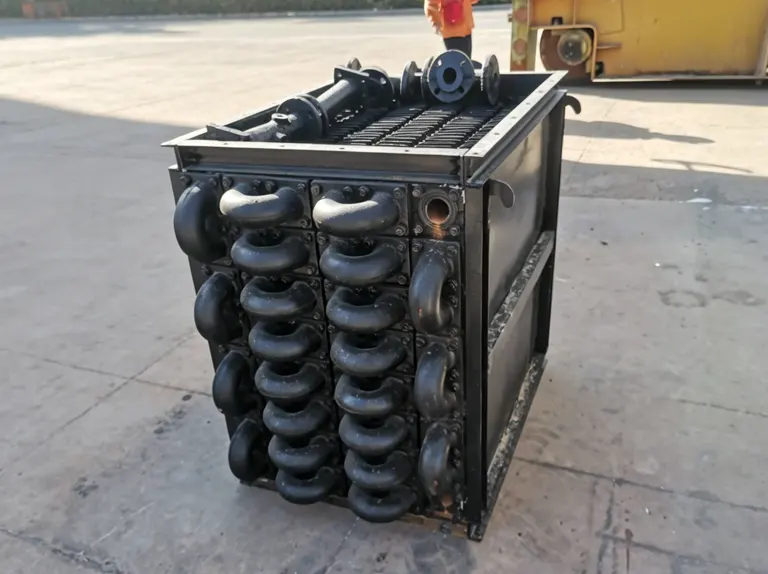

Утилизация тепла дымовых газов

В хвостовой части котла монтируются экономайзеры или воздухоподогреватели. Данные элементы отбирают тепло отходящих дымовых газов, снижая температуру выбросов и повышая общую энергоэффективность установки.

Отбор отходного тепла для подогрева питательной воды или дутьевого воздуха
Снижение температуры отходящих газов и сокращение энергозатрат
Помогает соблюдать действующие нормативы по энергоэффективности и выбросам

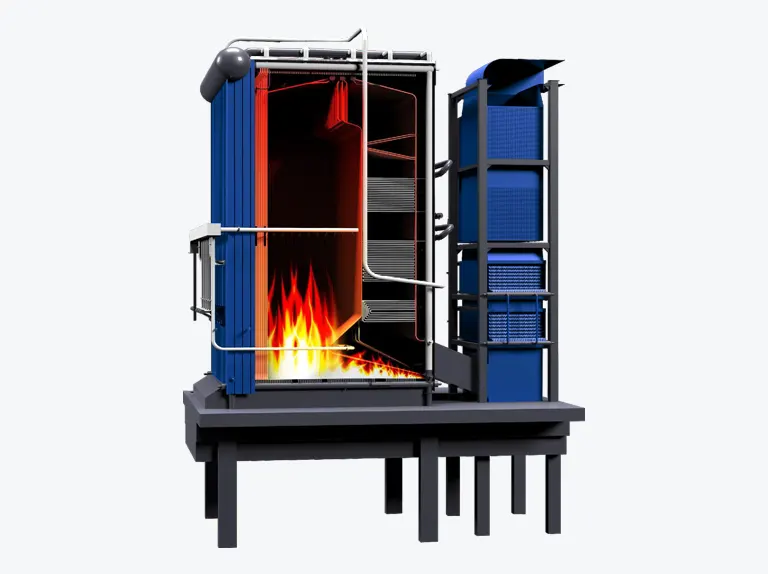

Флагообразная поверхность нагрева

Применяется оригинальная конструкция флагообразной поверхности нагрева. Трубы конвективного теплообмена отводятся от мембранных экранов и формируют элементы, по форме напоминающие флаги.

Значительно увеличивает площадь конвективного теплообмена в границах существующих габаритов котла
Хорошая теплопередача при высоких скоростях потока дымовых газов
Продуманная геометрия облегчает очистку от золовых отложений при плановом обслуживании

Технические характеристики

В таблице приведены основные параметры котлов DHL. Вы можете подобрать подходящий котёл по приведённым ниже параметрам с учётом реальных условий вашего предприятия. Компания Xinli также предлагает изготовление котлов на заказ. Свяжитесь с нами, мы подберём для вас оптимальное оборудование.

Модель	Номинальная паропроизводительность (т/ч)	Номинальное давление (МПа)	Номинальная температура пара (℃)	Температура питательной воды (℃)
DHL20‑1.25‑AII	20	1.25	194	105
DHL20‑2.5‑AII	20	2.5	226	105
DHL25‑1.25‑AII	25	1.25	194	105
DHL25‑1.6‑AII	25	1.6	204	105
DHL35‑1.25‑AII	35	1.25	194	105
DHL35‑1.6‑AII	35	1.6	204	105
DHL35‑2.5/400‑AII	35	2.5	400	105
Примечание: приведённые параметры являются справочными, окончательные данные принимаются по рабочим чертежам.

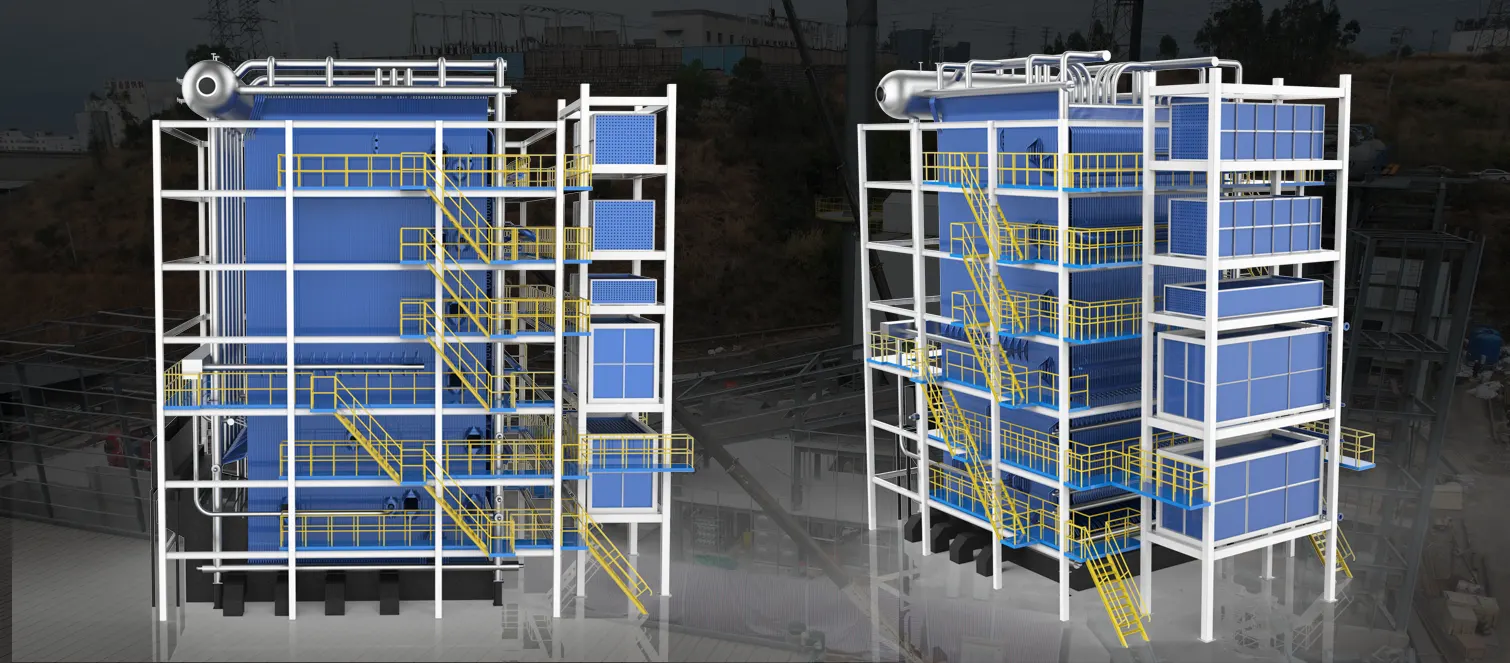

3D‑модель котла DHL

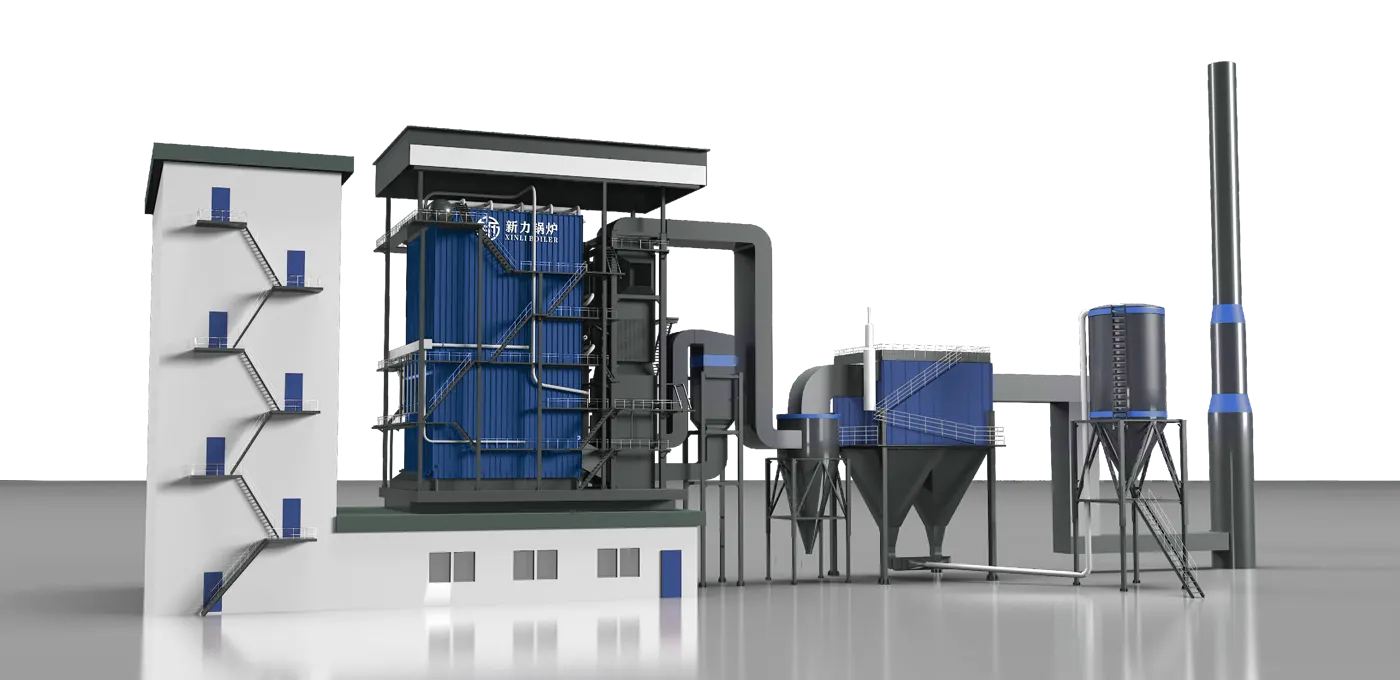

Схема системы котла DHL

1 Углотрубный котёл с цепной решёткой

2 Оборудование для денитрификации

3 Циклонный пылеуловитель

4 Пылеуловитель

5 Бункер для летучей золы

6 Дымовая труба

1 2 3 4 5 6

Адаптивность к видам топлива

Котёл DHL с цепной решёткой отличается высокой адаптивностью к топливу, подходит для широкого спектра сыпучих твёрдых видов топлива и обеспечивает стабильную надёжную работу.

Оптимизированная конструкция решётки и система распределения воздуха гарантируют полноценное сжигание угля, древесных гранул, подсолнечной лузги, коры, кускового торфа и других видов топлива.

Высокая эффективность сгорания и стабильная эксплуатация позволяют снизить расход топлива и удовлетворяют потребностям долгосрочной работы в различных системах отопления и производственных процессах.

Уголь

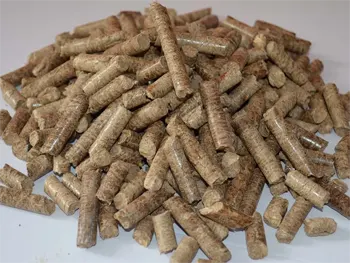

Древесные гранулы

Подсолнечная лузга

Кора

Кусковой торф

Древесная щепа

Опилки

Преимущества монтажа на объекте и эксплуатации

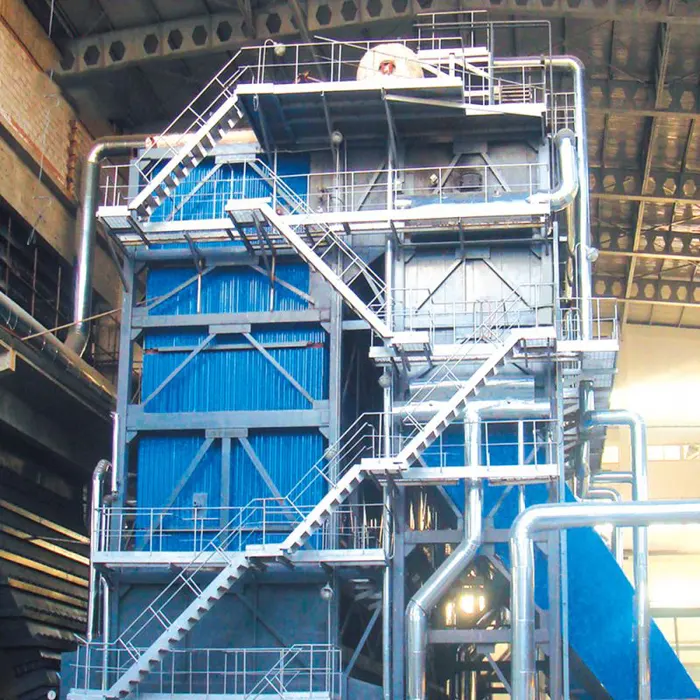

Интегрированная платформа для обслуживания и безопасные лестницы

Интегрированная платформа обслуживания и безопасные лестницы

Комплектуется сплошной эксплуатационной платформой, противоскользящими лестницами и защитными ограждениями. Ежедневный осмотр, замена узлов и техническое обслуживание проводятся безопасно и эффективно без использования дополнительных вспомогательных приспособлений.

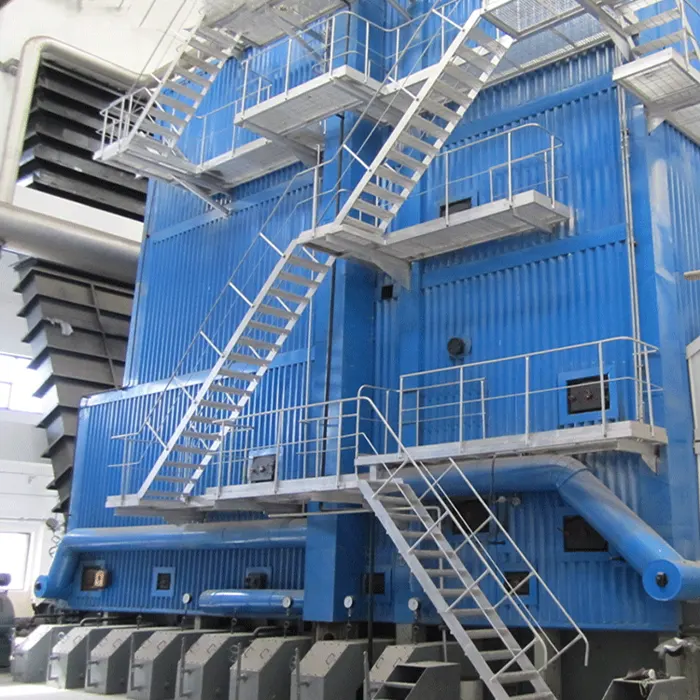

Модульная заводская готовность и быстрый монтаж

Модульная заводская сборка, быстрый монтаж

Основная часть узлов собирается и сваривается на заводе. На объекте выполняются только простые соединения и наладка. Это значительно сокращает срок монтажа, снижает затраты на рабочую силу и позволяет быстро запустить оборудование в работу.

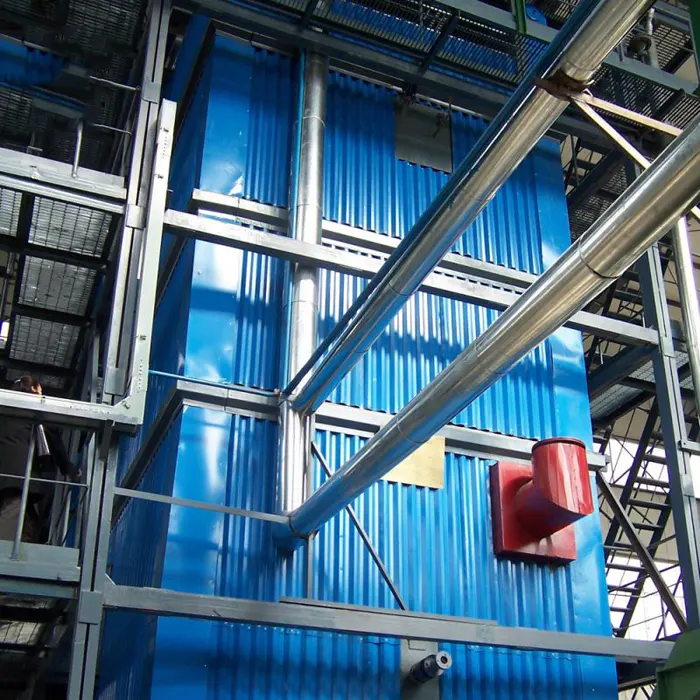

Надежная компоновка трубопроводов, низкий уровень отказов

Надежная компоновка трубопроводов, низкая частота отказов

Оптимизированная схема паровых, водяных и дымогазовых трубопроводов с малым гидравлическим сопротивлением, равномерным распределением нагрузок и повышенной устойчивостью к перепадам. Обеспечивает стабильные характеристики при длительной непрерывной работе и сокращает простои на ремонт.

Углотрубный котёл DHL поставляется в заводской модульной комплектации, что значительно сокращает срок монтажа на объекте и снижает сложность строительных работ. Надежная конструкция, продуманная компоновка и эргономичные решения гарантируют промышленным потребителям долгосрочную безопасную, стабильную и экономичную эксплуатацию.

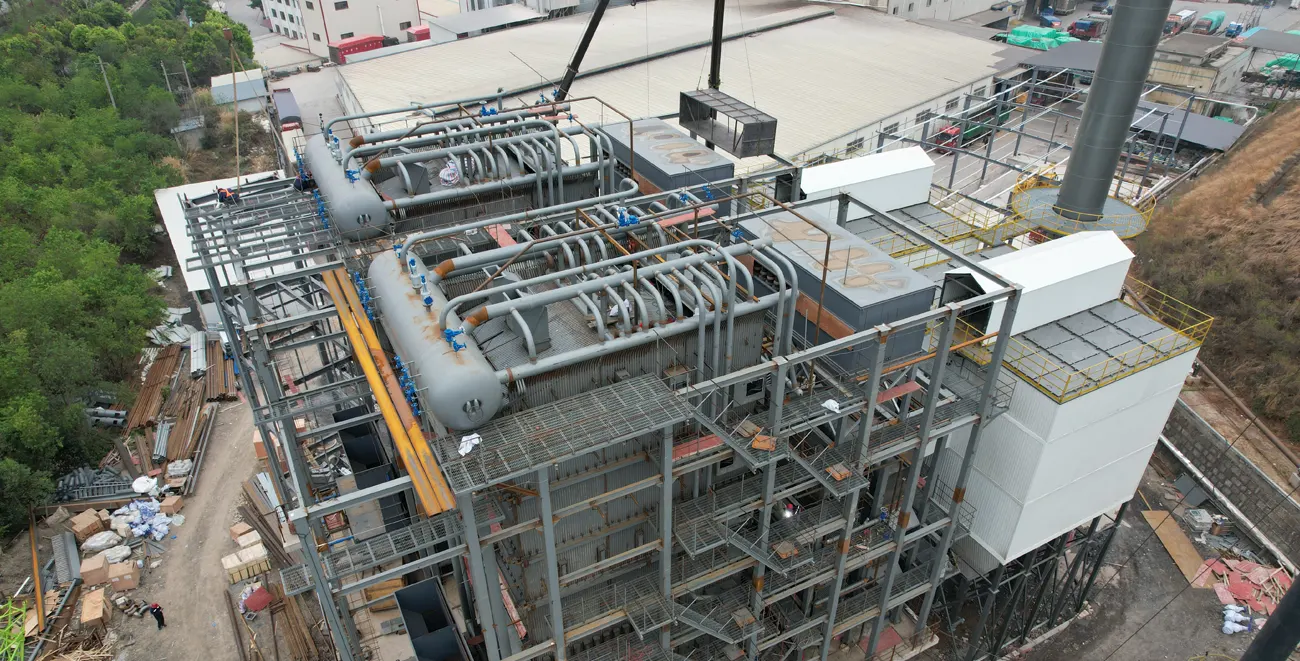

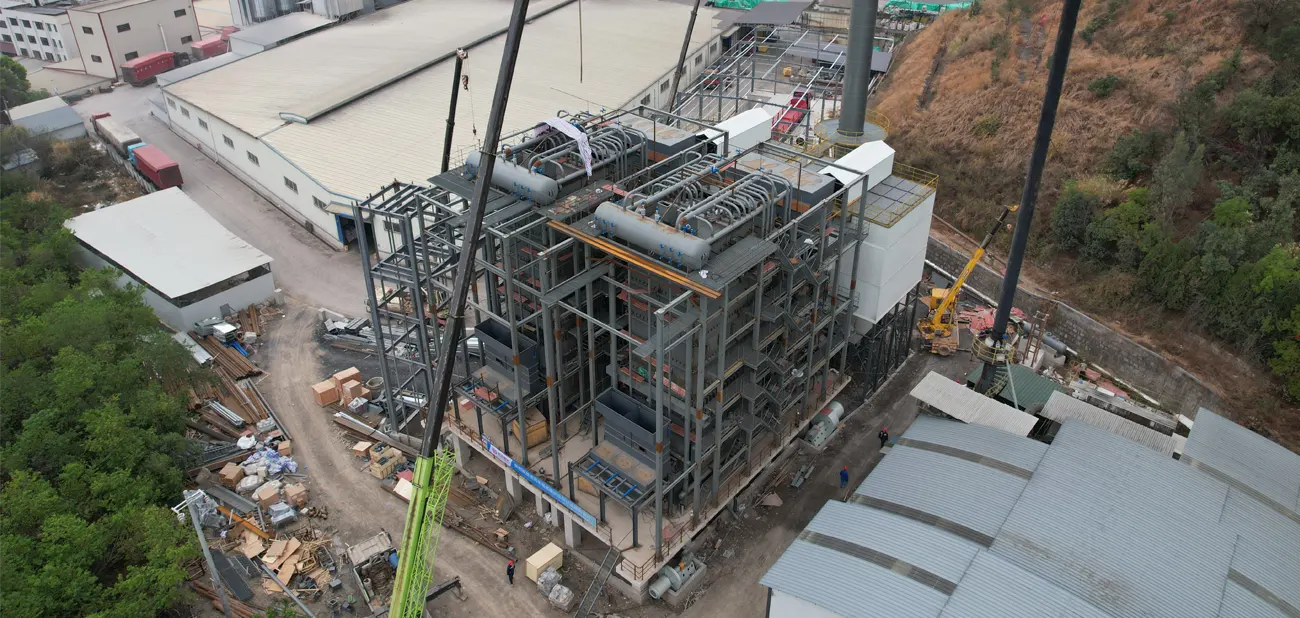

Реализация проекта и интеграция на объекте

Это завершенный внутренний проект в Китае с использованием углотрубного котла DHL. Полный цикл монтажа и наладки занял 5 месяцев, оборудование официально перешло в пробную эксплуатацию 20 мая 2026 года. Ниже представлены ключевые детали проекта.

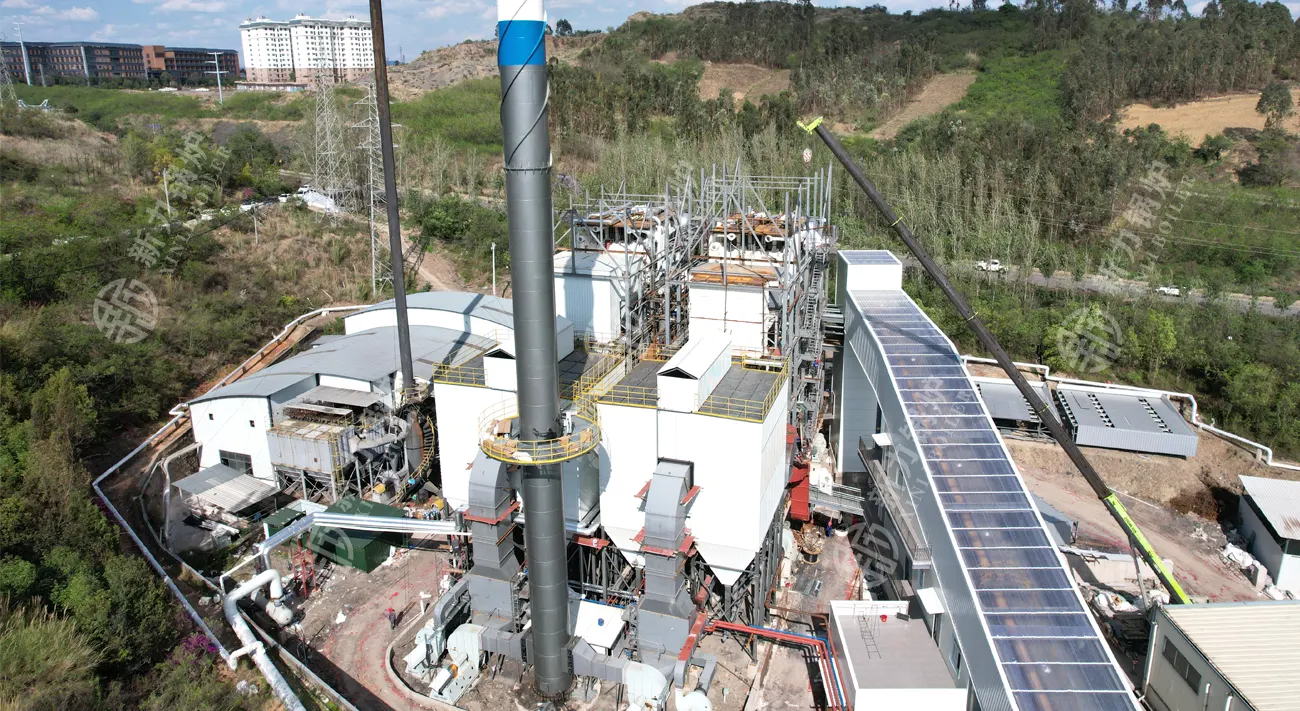

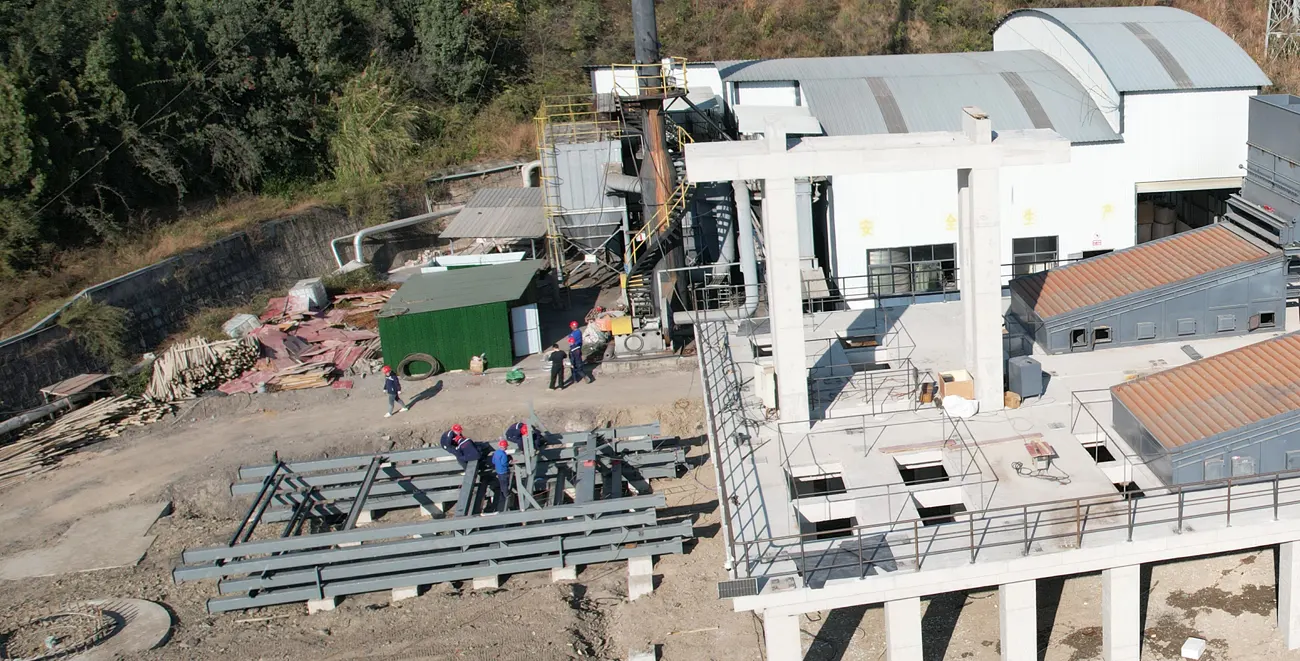

Полная компоновка площадки и интеграция технологических процессов

Вся котельная спроектирована с оптимизацией технологических зон: хранение топлива, сжигание, генерация пара и очистка выбросов. Такая компоновка обеспечивает бесперебойное движение материалов и снижает сложность эксплуатации на объекте.

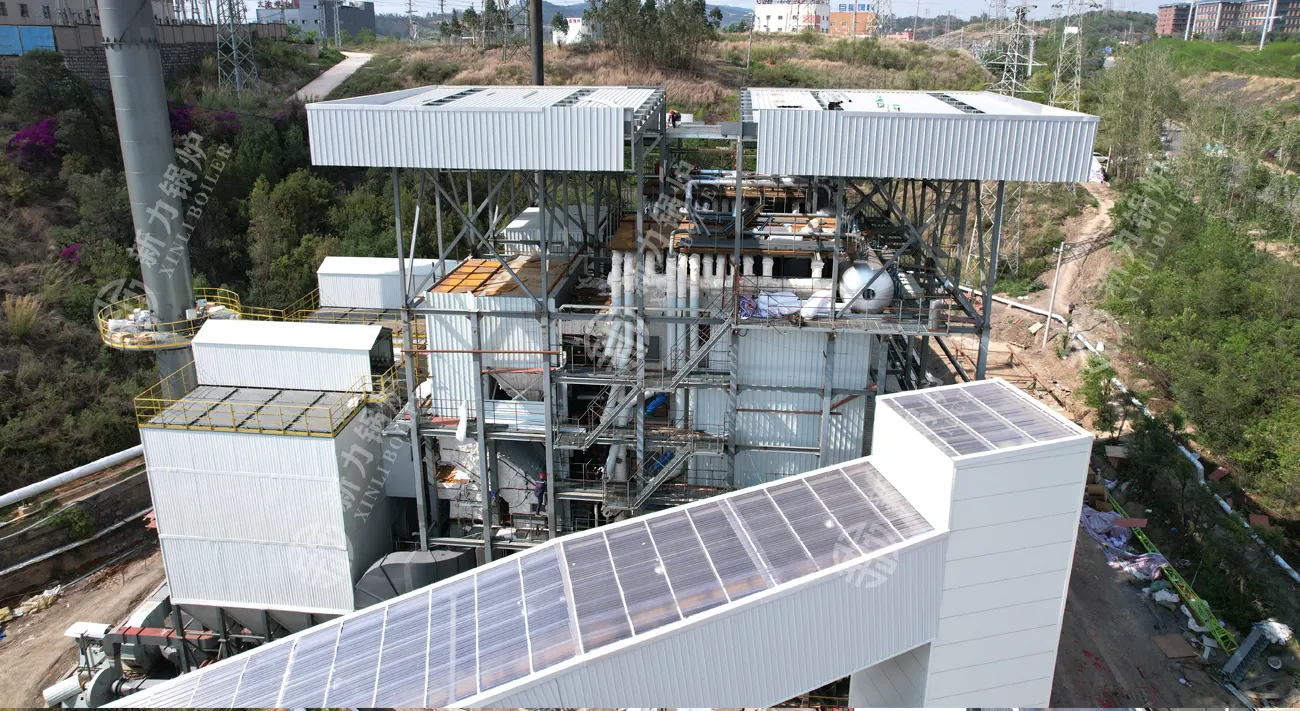

Модульная конструкция углотрубного котла

Углотрубная схема позволяет выполнять сборку на объекте из готовых модулей. Все основные узлы изготавливаются на заводе с высокой точностью, после чего монтируются на месте для соблюдения требований по конструкции и тепловым характеристикам.

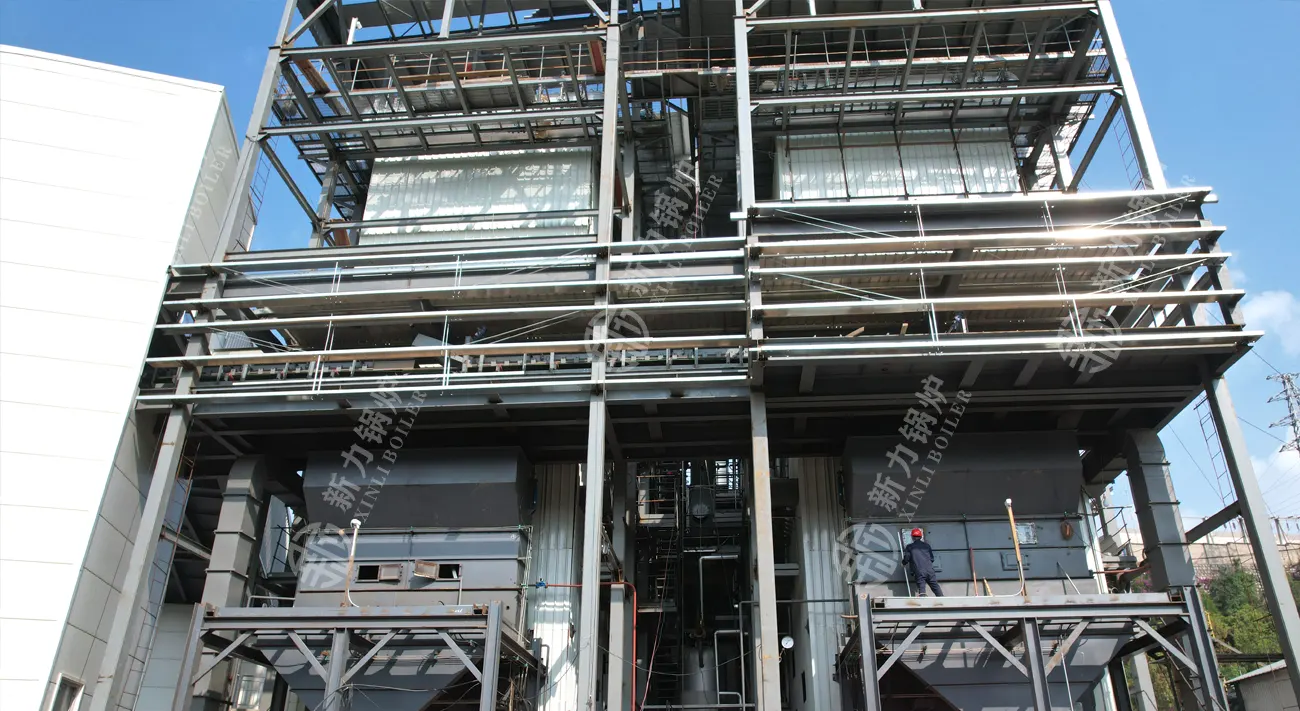

Строительство и наладка за 5 месяцев

Проект реализован в сжатые сроки: монтаж конструкций, установка оборудования, прокладка трубопроводов и испытания системы выполнены за 5 месяцев. Пробная эксплуатация началась 20 мая 2026 года, что подтвердило стабильную и соответствующую нормам работу установки.

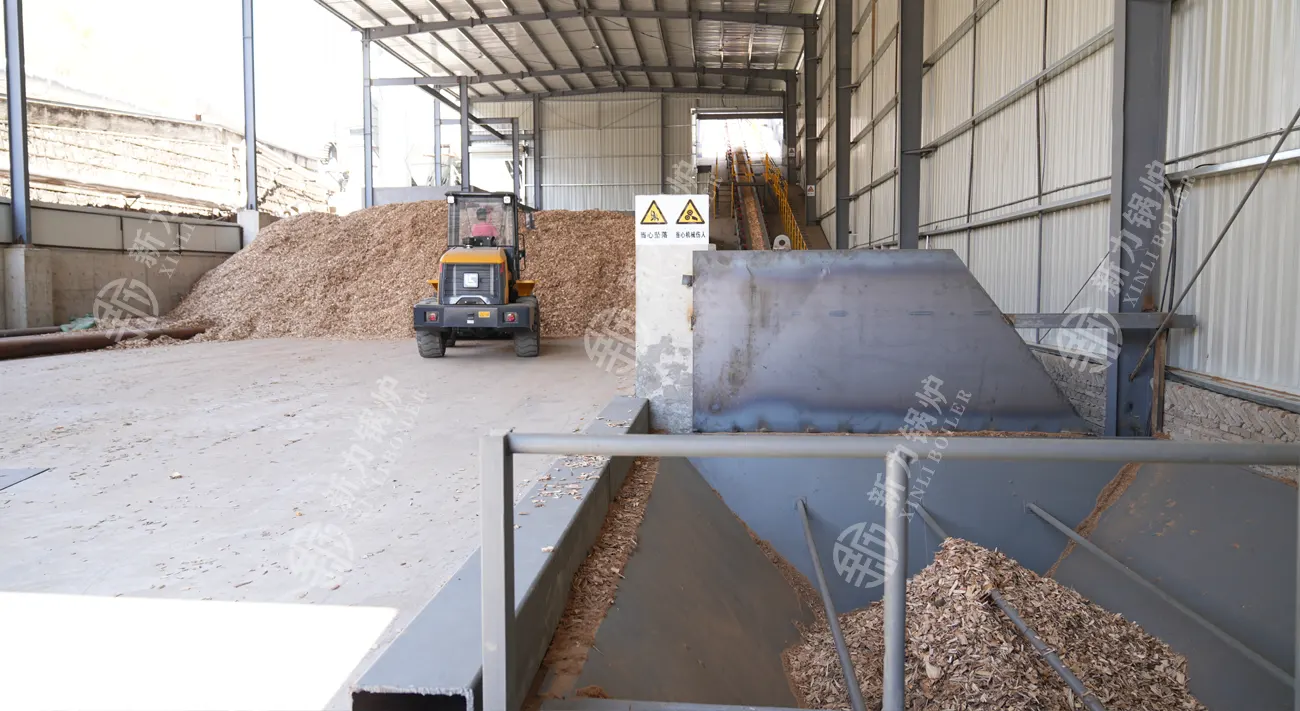

Прием и подача биомассового топлива

На площадке предусмотрена специализированная зона хранения топлива с приемными бункерами и конвейерными системами. Древесная щепа и другая биомасса обрабатываются и подаются автоматически, обеспечивая стабильное сжигание и сокращая долю ручного труда.

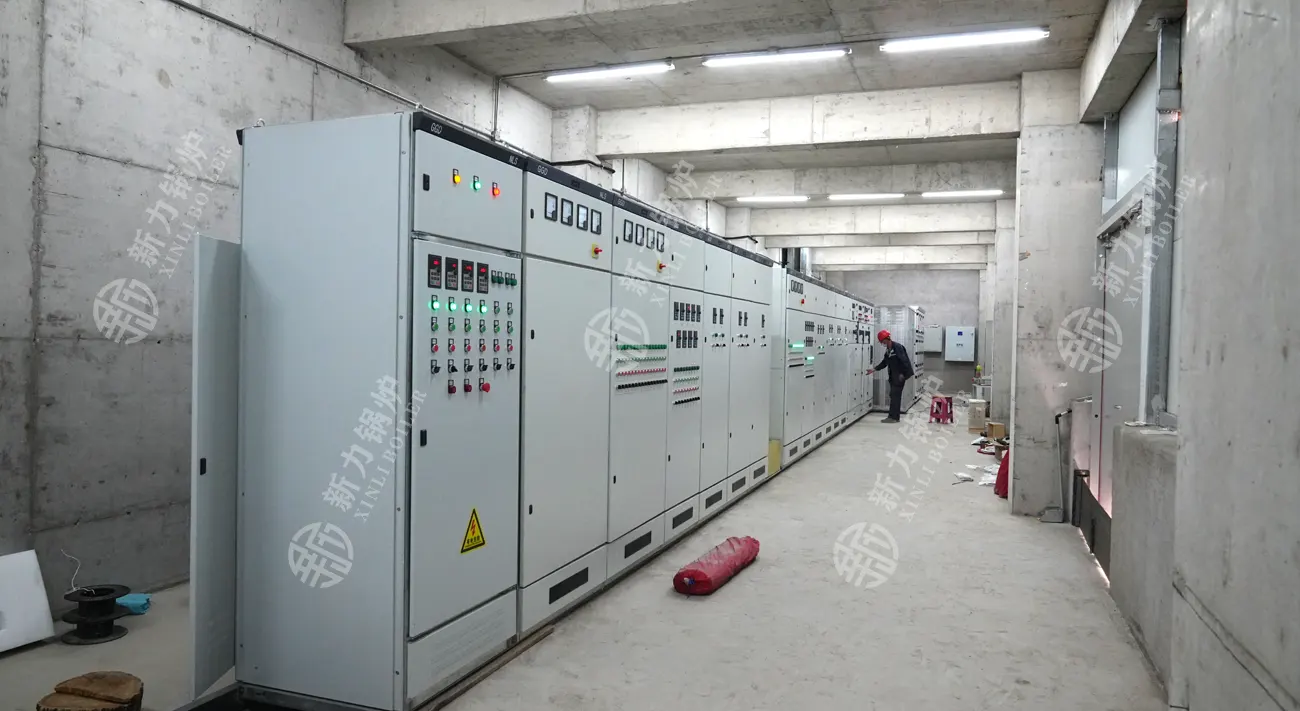

Централизованное управление и мониторинг

Котельная система комплектуется полноценным электрическим и управляющим пультом. Операторы могут отслеживать и корректировать все ключевые параметры с центрального щита, обеспечивая безопасную, эффективную и работу без постоянного присутствия персонала.

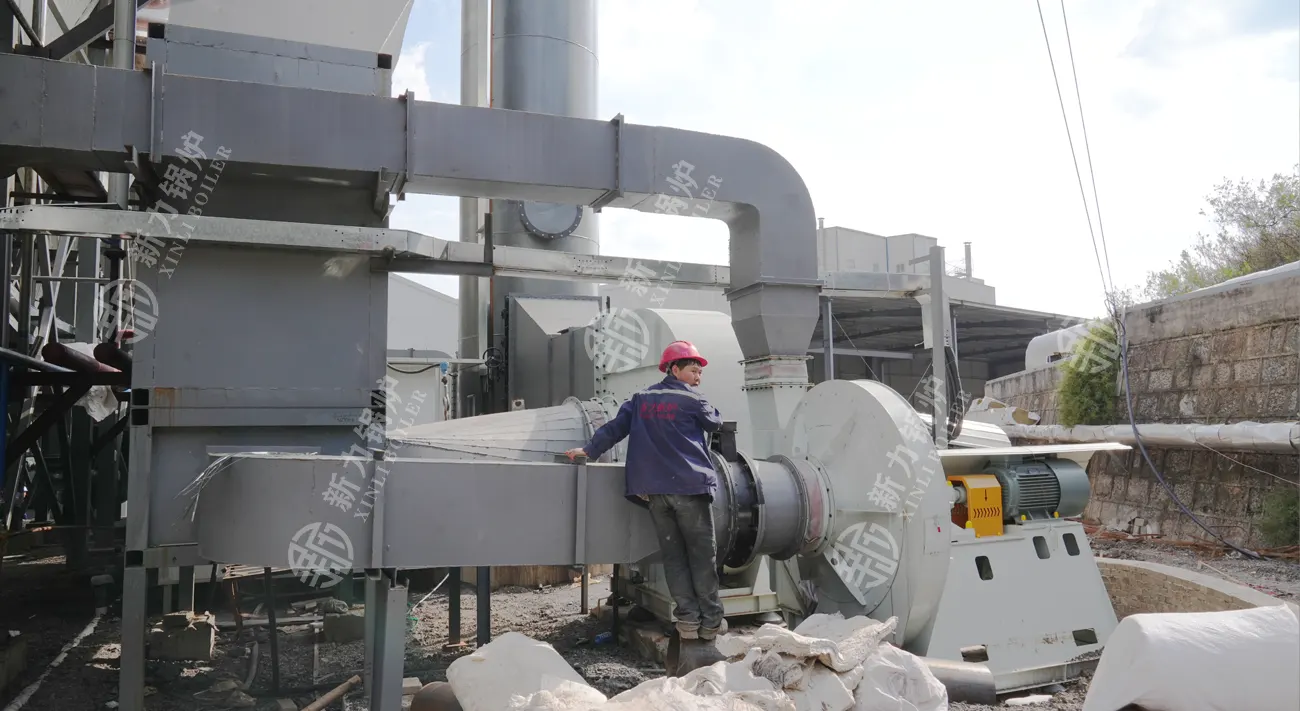

Очистка дымовых газов и выбросов

Дымогазовый тракт включает вентиляторы, воздуховоды и оборудование для очистки, обеспечивающее соблюдение локальных норм по выбросам. Система рассчитана на низкие затраты на обслуживание, надёжную работу и длительный срок службы.

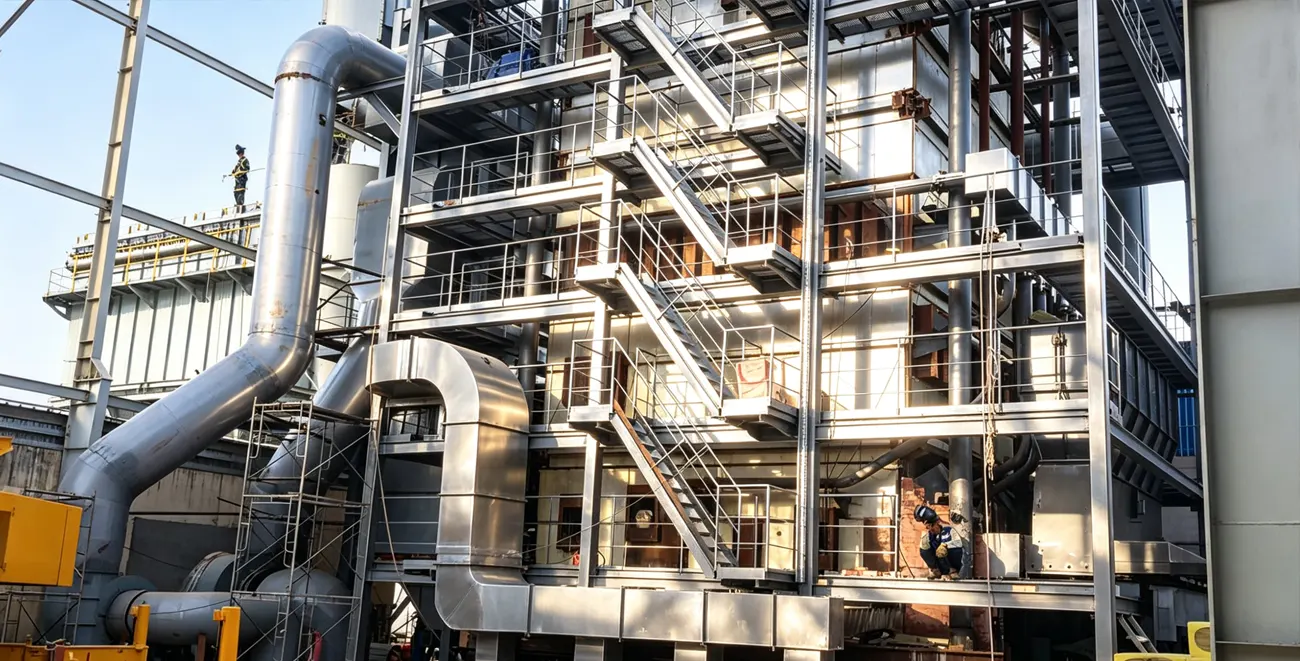

Реальные реализованные проекты котлов DHL

Посмотрите на практику эксплуатации котлов DHL на работающих предприятиях разных отраслей. Ознакомьтесь с реальными условиями работы и отзывами покупателей.

Два котла DHL по 20 т/ч для комбикормового завода, Казахстан

Производительность: 2 × 20 т/ч
Топливо: смесь битуминозного угля и биомассы
Сфера применения: изготовление комбикормов
Комплектация: углотрубные котлы DHL + система рекуперации тепла дымовых газов

Отзыв заказчика:

«У нас два котла, часто переключаем виды топлива под доступное сырьё. Оборудование стабильно держит нагрузку, простое в обслуживании, перебоев с паром не бывает.»

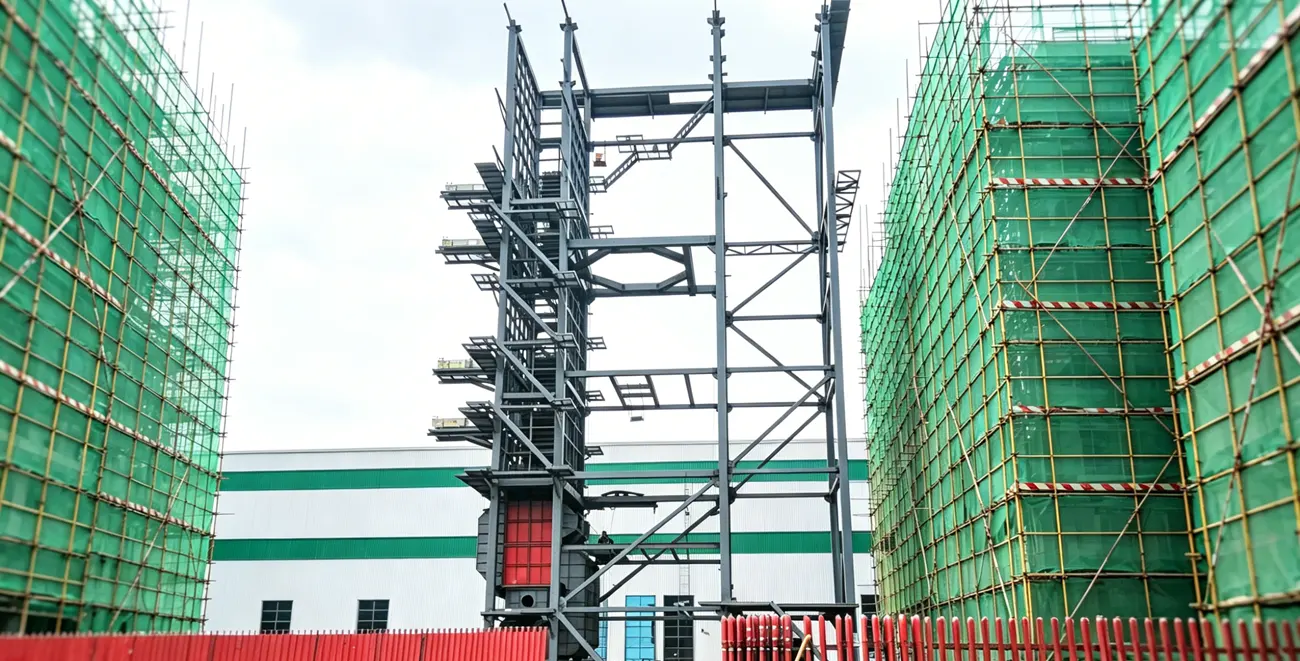

Теплоснабжение промышленного парка Россия

Котёл DHL для теплоснабжения промпарка, Россия

Рабочее давление: 1,25 МПа
Топливо: подсолнечная лузга, кусковой торф
Сфера применения: отопление промышленного парка
Комплектация: самонесущая углотрубная конструкция + полный комплект очистки дымовых газов

Отзыв заказчика:

«Выбрали этот котёл, потому что он не требует сложного фундамента и быстро монтируется на месте. Выбросы укладываются в российские нормы, зимой при пиковых нагрузках тепло подаётся без сбоев.»

Котёл DHL 20 т/ч для пищевого завода, Казахстан

Производительность: 20 т/ч
Топливо: тощий уголь в смеси с подсолнечной лузгой
Сфера применения: переработка пищевого сырья
Комплектация: теплоустойчивые поверхности нагрева + система автоматического управления

Отзыв заказчика:

«Наше производство работает круглые сутки. Котёл DHL почти не даёт сбоев. Благодаря продуманной обвязке труб мы значительно сократили текущие эксплуатационные расходы.»
