Газоводотрубные котлы серии SZS на газе и жидком топливе разработаны для крупных промышленных объектов, предъявляющих высокие требования к пароснабжению и тепловому КПД. Прочная конструкция D-типа с продольно расположенными барабанами сохраняет рабочие характеристики при длительных циклах эксплуатации. Мокрая топка и встроенный экономайзер способствуют максимальному использованию тепловой энергии, что снижает расход топлива и объем выбросов.
Котёл SZS адаптирован для работы в сложных условиях эксплуатации. Оборудование оснащено полностью автоматизированной системой управления и комплексными блокировками безопасности. Модульная компоновка упрощает монтаж и техническое обслуживание, а мембранные стены повышают герметичность конструкции. Модели подходят для объектов электрогенерации, нефтеперерабатывающих предприятий, химических производств и систем районного отопления.

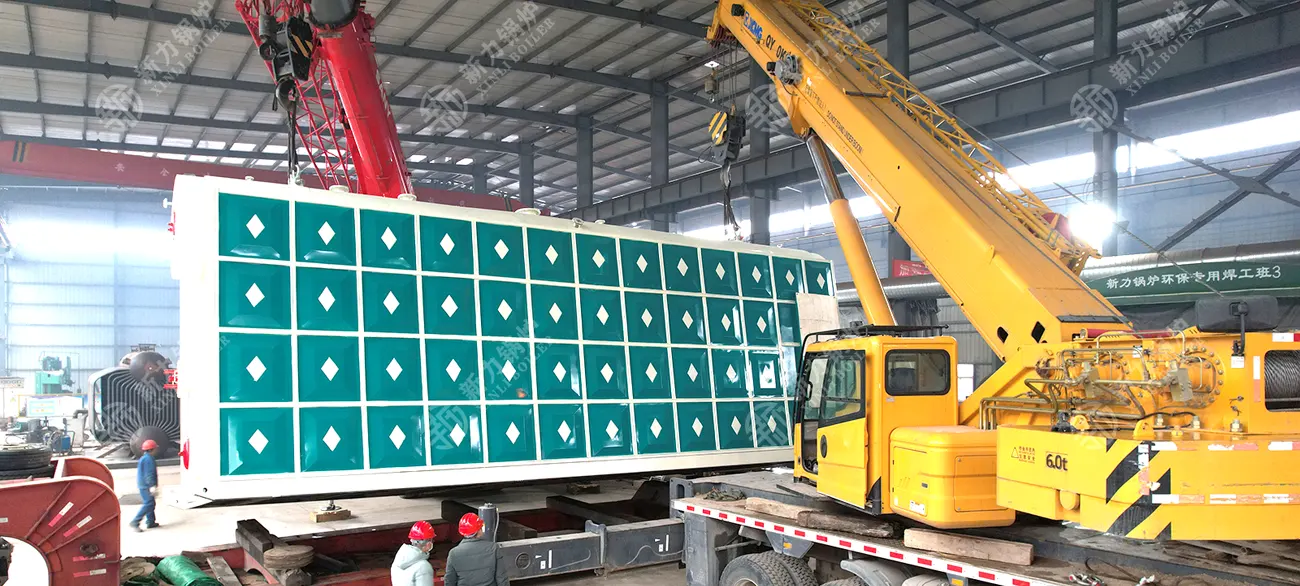

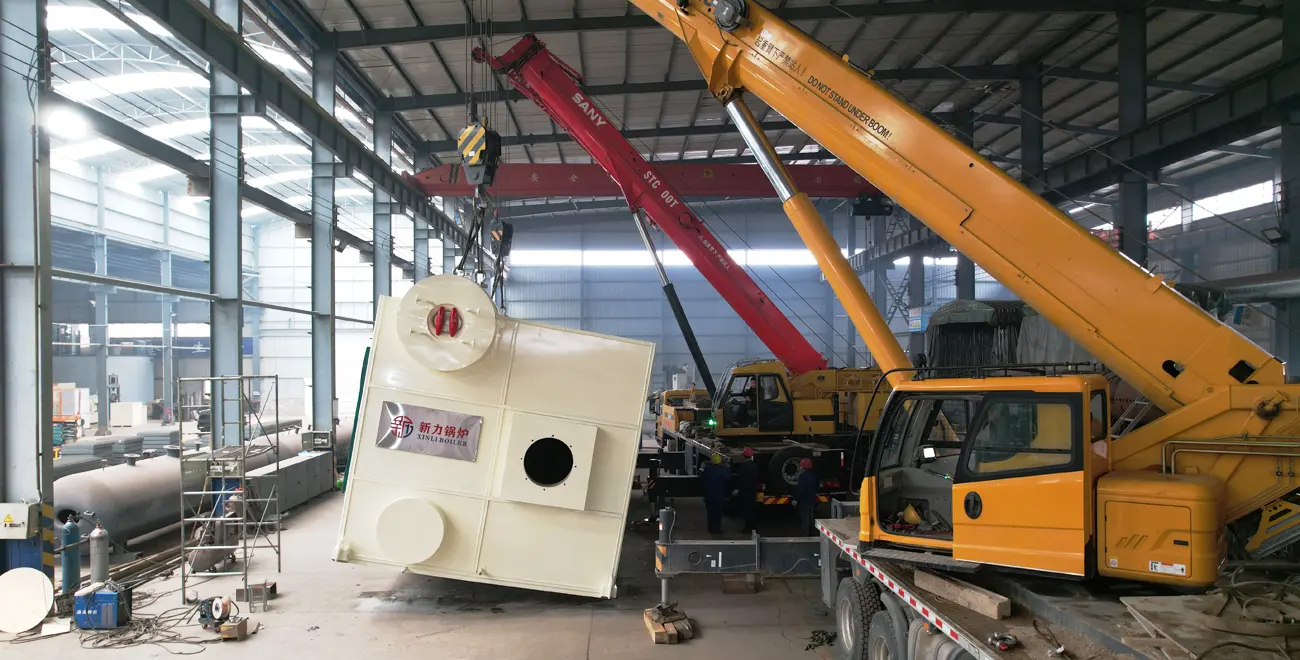

Погрузка на территории завода, подготовка к отправке на станцию Китайско-Европейского экспресса
Мы поможем проанализировать индивидуальные условия эксплуатации и подобрать подходящую модель котла.
-
Какой вид топлива планируется использовать?
-
Какая производительность по пару и рабочее давление требуются для реализации проекта?
-
Каковы условия площадки и ограничения по свободному пространству для монтажа?
Применение современных технологий сжигания и интеллектуальных систем управления позволяет газоводотрубному котлу SZS демонстрировать повышенный КПД, сокращать эксплуатационные расходы и отличаться хорошей адаптивностью для крупных промышленных проектов. Конструктивные особенности оборудования способствуют непрерывному пароснабжению и стабильной работе на протяжении всего срока эксплуатации. Далее рассмотрим основные конструктивные решения и эксплуатационные преимущества модели.

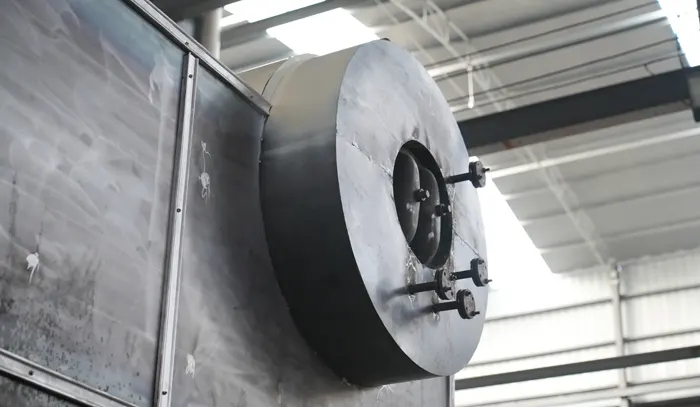

Лаз для осмотра верхнего барабана газоводотрубного котла SZS

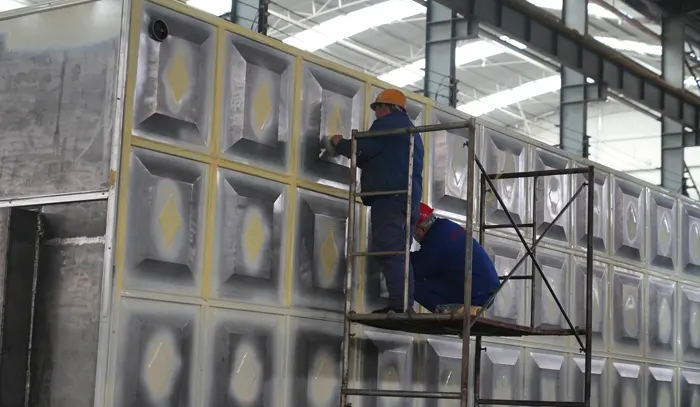

Обработка поверхности котла перед нанесением грунтовочного покрытия
Газоводотрубные котлы серии SZS на газе и жидком топливе проектируются по современным схемам и проходят контроль качества на производстве, что позволяет эксплуатировать оборудование на крупных промышленных объектах. Ниже представлены основные технические особенности модели.
Основные преимущества конструкции

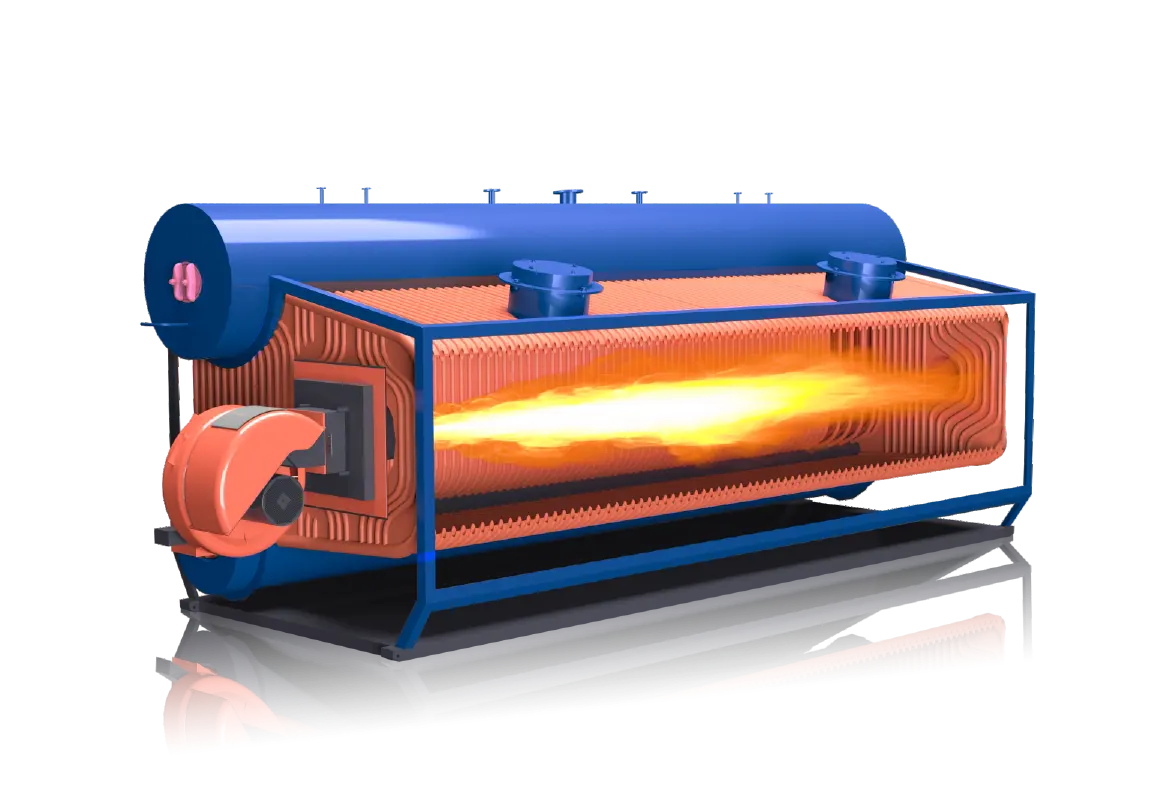

- Двухбарабанная компоновка D-типа: Конструкция с двумя барабанами D-типа обладает развитой радиационной поверхностью нагрева и способствует повышению теплового КПД.
- Мембранные стены: Мембранная конструкция стен обеспечивает хорошую герметичность, снижает расход огнеупорных и теплоизоляционных материалов, сокращает объем работ по техническому обслуживанию.
- Полностью автоматическая горелка: Комплектуется автоматической горелкой с программой розжига. Отличается высокой полнотой сжигания и пониженными выбросами вредных веществ, предусматривает защиту от сверхдавления и погасания пламени.
- Эффективная теплоизоляция: Корпус котла утеплен плитами из силиката алюминия толщиной около 8 см, что обеспечивает низкие тепловые потери.
Эксплуатационные и защитные элементы
Котлы SZS сочетают оптимизированную конструкцию и проверенные комплектующие, рассчитанные на продолжительную работу. Важные конструктивные решения:
- Высокоэффективный экономайзер: Размещение экономайзера в хвостовой части котла способствует снижению температуры отходящих газов и росту теплового КПД оборудования.
- Взрывные клапаны: На своде топки установлены два взрывных клапана, повышающие безопасность эксплуатации котла.
- Удобство осмотра: В корпусе предусмотрены лаз и смотровые окна для монтажа, осмотра и очистки внутренних полостей котла.
Схема системы котла SZS
1 Источник воды
2 Водоподготовка
3 Водяной бак
4 Деаэратор
5 Основной блок котла
6 Природный газ / жидкое топливо
7 Горелка
8 Экономайзер
9 Конденсатор
10 Паровой барабан
11 Дымовая труба
12 Электрический шкаф управления
1 2 3 4 5 6 7 8 9 10 11 12
→ Паровой трубопровод
→ Трубопровод топлива (газ/жидкое топливо)
→ Водяной трубопровод
Модельный ряд и технические параметры котлов серии SZS
Ниже представлены модели и характеристики паровых и водогрейных газожидкостных котлов SZS. Подобрать подходящее оборудование вы можете с учётом размеров производственного помещения и технических требований объекта. Если сложно сделать самостоятельный выбор, наши специалисты помогут с подбором котла.
Паровой котёл
Водогрейный котёл
| Модель | Номинальная производительность по пару (т/ч) | Номинальное давление (МПа) | Номинальная температура пара (°C) | Температура питательной воды (°C) | Габариты наибольшего транспортируемого узла (м) | Масса наибольшего транспортируемого узла (т) |
| SZS10-1,25-Y(Q) | 10 | 1,25 | 194 | 20 | 8500×5865×4670 | 35 |
| SZS10-4,0/400-Q | 10 | 4,0 | 400 | 104 | 10015×6055×4705 | 35 |
| SZS10-4,9/400-Q | 10 | 4,9 | 400 | 104 | 10015×6055×4705 | 35 |
| SZS15-1,0-Q | 15 | 1,0 | 184 | 104 | 7970×4628×3470 | 38 |
| SZS15-1,25-Y(Q) | 15 | 1,25 | 194 | 105 | 9300×5865×4700 | 38 |
| SZS20-1,25-Y(Q) | 20 | 1,25 | 194 | 105 | 12220×6895×4465 | 41 |
| SZS20-1,25/350-Y(Q) | 20 | 1,25 | 350 | 105 | 12220×6390×4517 | 41 |
| SZS20-2,45-Y(Q) | 20 | 2,45 | 225 | 105 | 10860×7000×4850 | 41 |
| SZS25-1,25-Y(Q) | 25 | 1,25 | 194 | 105 | 10860×7000×4850 | 60 |
| SZS25-2,45-Y(Q) | 25 | 2,45 | 225 | 105 | 10860×7000×4850 | 60 |
| SZS30-1,25-Y(Q) | 30 | 1,25 | 194 | 105 | 12900×7000×4850 | 64 |
| SZS30-2,45-Y(Q) | 30 | 2,45 | 225 | 105 | 12900×7000×4850 | 64 |
| SZS35-1,25-Y(Q) | 35 | 1,25 | 194 | 105 | 12910×7000×4850 | 68 |
| SZS35-2,45-Y(Q) | 35 | 2,45 | 225 | 105 | 12910×7000×4850 | 68 |
| SZS50-1,25-Y(Q) | 50 | 1,25 | 194 | 105 | 13200×12000×4700 | / |
| SZS50-2,45-Y(Q) | 50 | 2,45 | 225 | 105 | 13200×12000×4700 | / |
| Примечание: параметры приведены исключительно для ознакомления. Окончательные значения соответствуют рабочей документации. | ||||||
| Модель | Номинальная мощность (МВт) | Номинальное давление (МПа) | Номинальная температура воды на выходе (°C) | Температура обратной воды (°C) | Расход топлива | Габариты наибольшего транспортируемого узла (м) | Масса наибольшего транспортируемого узла (т) | |
| Лёгкое топливо (кг/ч) | Природный газ (Нм³/ч) | |||||||
| SZS7-10/115/70-Y(Q) | 7 | 1,0 | 115 | 70 | 642 | 806 | 7,8×3,4×3,34 | 35 |
| SZS10,5-1,0/115/70-Y(Q) | 10,5 | 1,0 | 115 | 70 | 963 | 1137 | 7,1×3,86×3,5 | 38 |
| SZS14-1,25/115/70-Y(Q) | 14 | 1,25 | 115 | 70 | 1284 | 1551 | 10,2×6,6×4,8 | 41 |
| SZS17,5-1,25/115/70-Y(Q) | 17,5 | 1,25 | 115 | 70 | 1601 | 1919 | 11×6,5×4,8 | 60 |
| SZS21-1,25/130/70-Y(Q) | 21 | 1,25 | 130 | 70 | 1922 | 2322 | 12,3×7×5,4 | 64 |
| SZS29-1,25/130/70-Y(Q) | 29 | 1,25 | 130 | 70 | 2650 | 3194 | 13,1×7×5,4 | 68 |
| Примечание: 1. Параметры приведены исключительно для ознакомления. Окончательные данные определяются рабочей документацией. 2. Низшая теплота сгорания лёгкого топлива: 10300 ккал/кг; природного газа: 8500 ккал/Нм³ |
||||||||
От консультации до ввода в эксплуатацию — комплексные решения для котлов
Компания Xinli использует отработанный поэтапный порядок работ при реализации каждого проекта по изготовлению газожидкостных котлов серии SZS. Далее представлено описание наших процедур.
Обследование объекта и переговоры

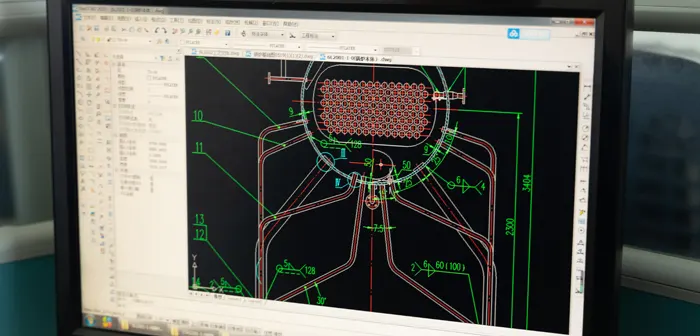

Индивидуальное проектирование котельной установки
Изготовление оборудования на предприятии

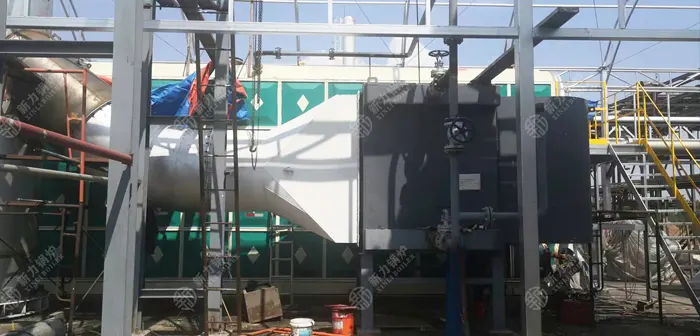

Монтаж и пусконаладочные работы на объекте
01
Анализ потребностей
Инженеры Xinli проводят подробные переговоры для уточнения типа топлива, требуемой паропроизводительности, рабочего давления и условий эксплуатации. Собранная информация является основой для разработки проектного решения под параметры объекта.
02
Обследование площадки
Наши специалисты оценивают свободные площади, существующую инфраструктуру и логистические ограничения. Исследуются подъездные пути для доставки оборудования, электроснабжение и необходимые вспомогательные коммуникации для оптимального планирования размещения котла.
03
Индивидуальное проектирование
С учётом технических запросов и данных обследования объекта инженеры Xinli разрабатывают индивидуальный проект котельной установки. Проект включает D-образную водотрубную конструкцию, подбор горелок, экономайзеров и систем автоматического управления, а также моделирование рабочих режимов для повышения КПД и снижения вредных выбросов.
04
Производство оборудования
Изготовление всех узлов и деталей сопровождается постоянным контролем качества. Барабаны, мембранные панели, пульты управления и другие элементы производятся согласно утверждённой проектной документации с расчётом на длительный период эксплуатации и стабильную работу.
05
Монтаж и пусконаладка
Специалисты Xinli осуществляют надзор за монтажом, выверкой и калибровкой оборудования на объекте. Каждый котел проходит комплекс контрольных испытаний перед пуском в работу.
06
Обучение и техническая поддержка
Персонал заказчика проходит практическое обучение эксплуатации котла, регулировке рабочих режимов, поиску неисправностей и выполнению планового технического обслуживания.
07
Сервисное обслуживание после поставки
Компания Xinli осуществляет долговременные технические консультации, поставку запасных частей и выдаёт рекомендации по оптимизации эксплуатационных режимов. Эксперты компании готовы оказать содействие при проведении модернизации оборудования.
Газожидкостные котлы, выбираемые всё большим числом предприятий Евразии
Страны Средней Азии и Восточной Европы обладают большими запасами газа и нефти, что открывает перспективы для эксплуатации паровых котлов серии SZS. Ниже представлены реализованные проекты на территории этого региона.

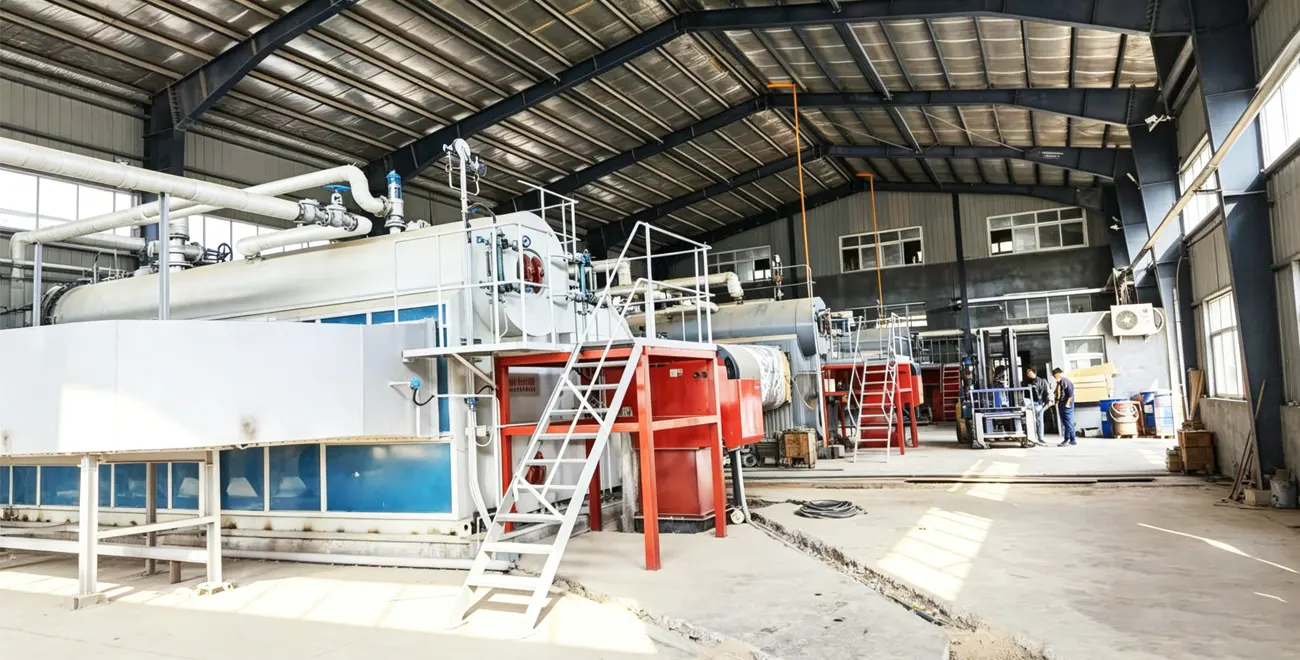

Паровой котёл SZS 25 т/ч для крупного химического предприятия
Отзыв заказчика
Котёл эксплуатируется непрерывно на протяжении 14 месяцев, подавая пар производственной линии круглосуточно. В процессе эксплуатации давление и температура пара остаются стабильными, расход природного газа меньше показателей старого оборудования. Регулировка при запуске и остановке срабатывает быстро. Ежедневный осмотр и плановое техническое обслуживание не требуют большого количества персонала. Оборудование длительно функционирует при повышенных нагрузках, его рабочие характеристики превзошли наши ожидания, специалисты компании оперативно дают консультации удалённо.

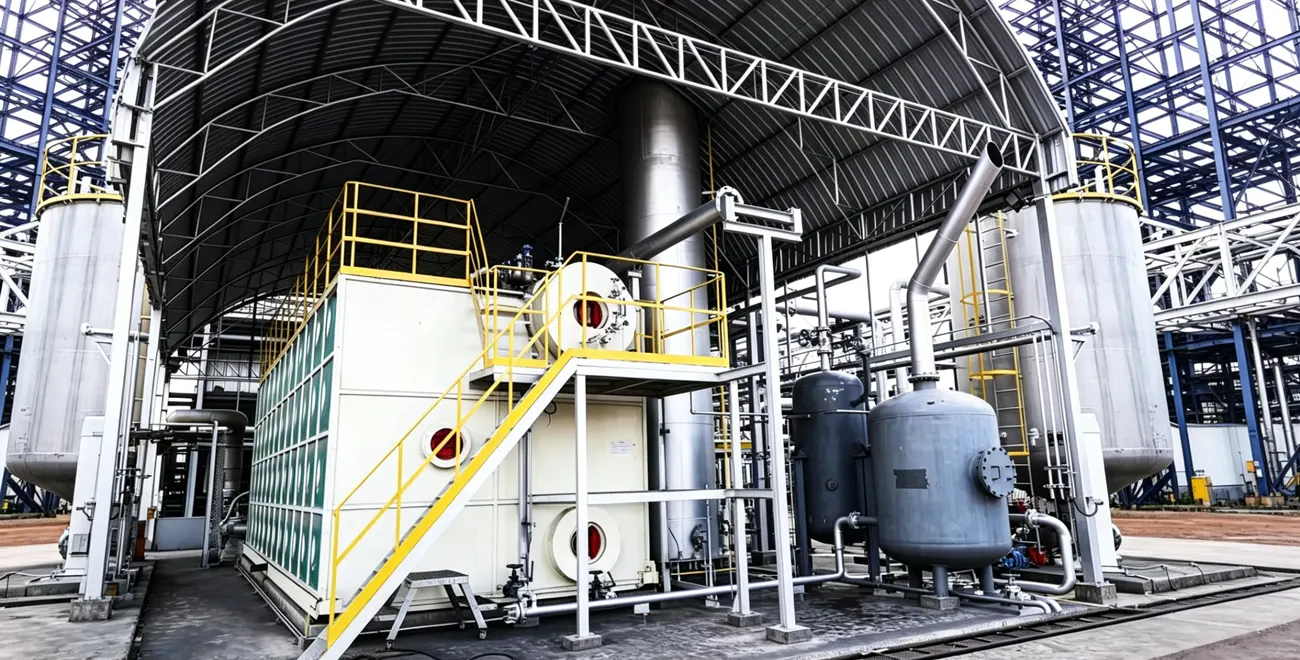

Паровой котёл SZS 20 т/ч для крупного пищевого промышленного комплекса
Отзыв заказчика
Несколько пищевых линий потребляют пар одновременно при переменной нагрузке, котёл быстро адаптируется под изменяющиеся запросы. Оперативный выход на номинальный режим, понятный интерфейс управления, персонал осваивает работу после краткого обучения. Двухтопливный режим упрощает планирование производства: при перебоях газоснабжения возможен переход на дизтопливо. С момента запуска внезапных технологических остановок не наблюдалось, специалисты поддержки регулярно контролируют состояние оборудования.
Паровой котёл SZS 18 т/ч для предприятия строительных и новых материалов
Отзыв заказчика
График работы линий гибкий, потребность в паре постоянно меняется. Диапазон регулировки нагрузки котла позволяет подстроиться под разные смены цеха. Показатели выбросов соответствуют действующим региональным экологическим нормам. Частые неисправности не возникают, заказ запасных частей осуществляется без сложностей. За всё время эксплуатации незапланированные остановки происходили очень редко, процесс выдержки материалов протекает непрерывно, эксплуатационные расходы соответствуют первоначальным расчётам.
Тенденции и потребности рынка промышленных котлов
Спрос на промышленные котлы в мире продолжает расти под влиянием политики энергосбережения, норм по выбросам и развития промышленности. Для крупных потребителей важными факторами при выборе оборудования являются стабильная подача пара, низкие эксплуатационные расходы и соответствие действующим экологическим нормам.
Перспективы рынка
- Ужесточение норм по выбросам стимулирует модернизацию: Многие государства вводят требования по снижению выбросов оксидов азота и продвигают использование экологически чистых видов топлива, благодаря чему газожидкостные котлы привлекают больше внимания по сравнению с угольным оборудованием.
- Рост потребностей тяжелой промышленности: Предприятия химической, пищевой, текстильной, целлюлозно-бумажной и нефтеперерабатывающей отрасли нуждаются в стабильной подаче пара большой мощности для непрерывной круглосуточной работы.
- Внимание к энергосбережению и контролю расходов: Высокоэффективные котлы, оснащенные экономайзерами и конденсаторами, позволяют снизить расход топлива и улучшить экономические показатели производства.
- Развитие систем централизованного теплоснабжения: Городские проекты отопления всё чаще используют мощные водогрейные котлы для организации чистого и безопасного централизованного теплоснабжения.
Сложности отрасли
- Нестабильность предложения и стоимости топлива: Колебания цен на топливо заставляют производственные предприятия отдавать предпочтение высокоэффективным моделям для сокращения его расхода.
- Сложность монтажа и технического обслуживания: Крупные котлы требуют профессионального монтажа, продуманной планировки и регулярного обслуживания для сокращения риска простоев.
- Высокие требования к качеству воды: Водотрубные котлы, в том числе модели серии SZS, нуждаются в качественной питательной воде для снижения вероятности образования накипи, коррозии и ухудшения рабочих параметров.
- Требования к долговременной стабильности работы: Промышленные потребители выбирают котлы, рассчитанные на многолетнюю непрерывную эксплуатацию с малым количеством неисправностей.

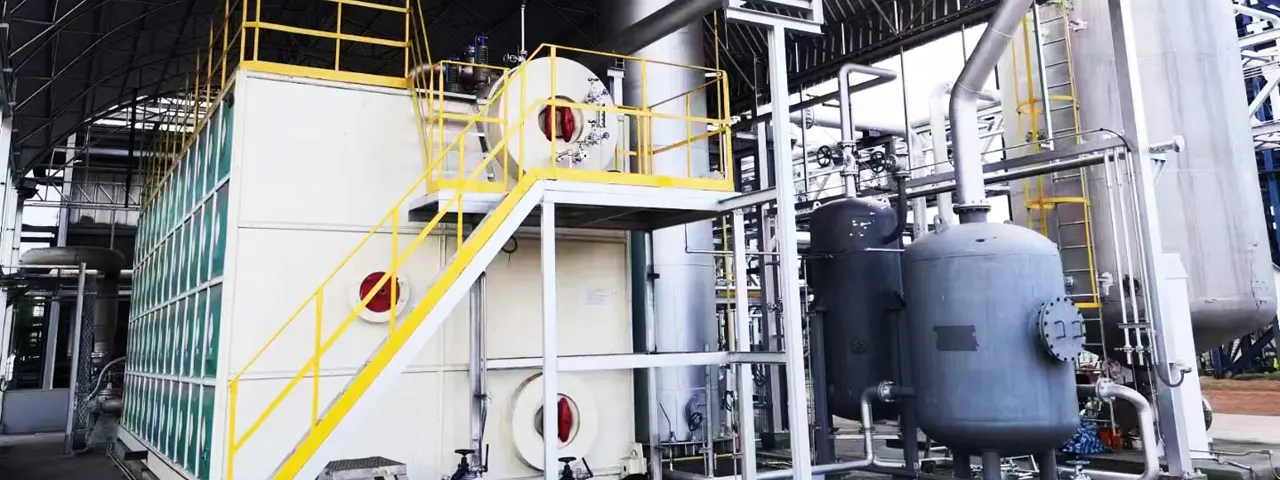

Профессиональная поддержка проектов на основе котлов SZS
Являясь производителем котлов категории А, компания Xinli осуществляет сопровождение водотрубных газожидкостных котлов серии SZS на всех этапах эксплуатации. С этапов проектирования и изготовления до монтажа, обучения персонала и послепродажного обслуживания специалисты компании содействуют безопасной и экономичной работе оборудования.
